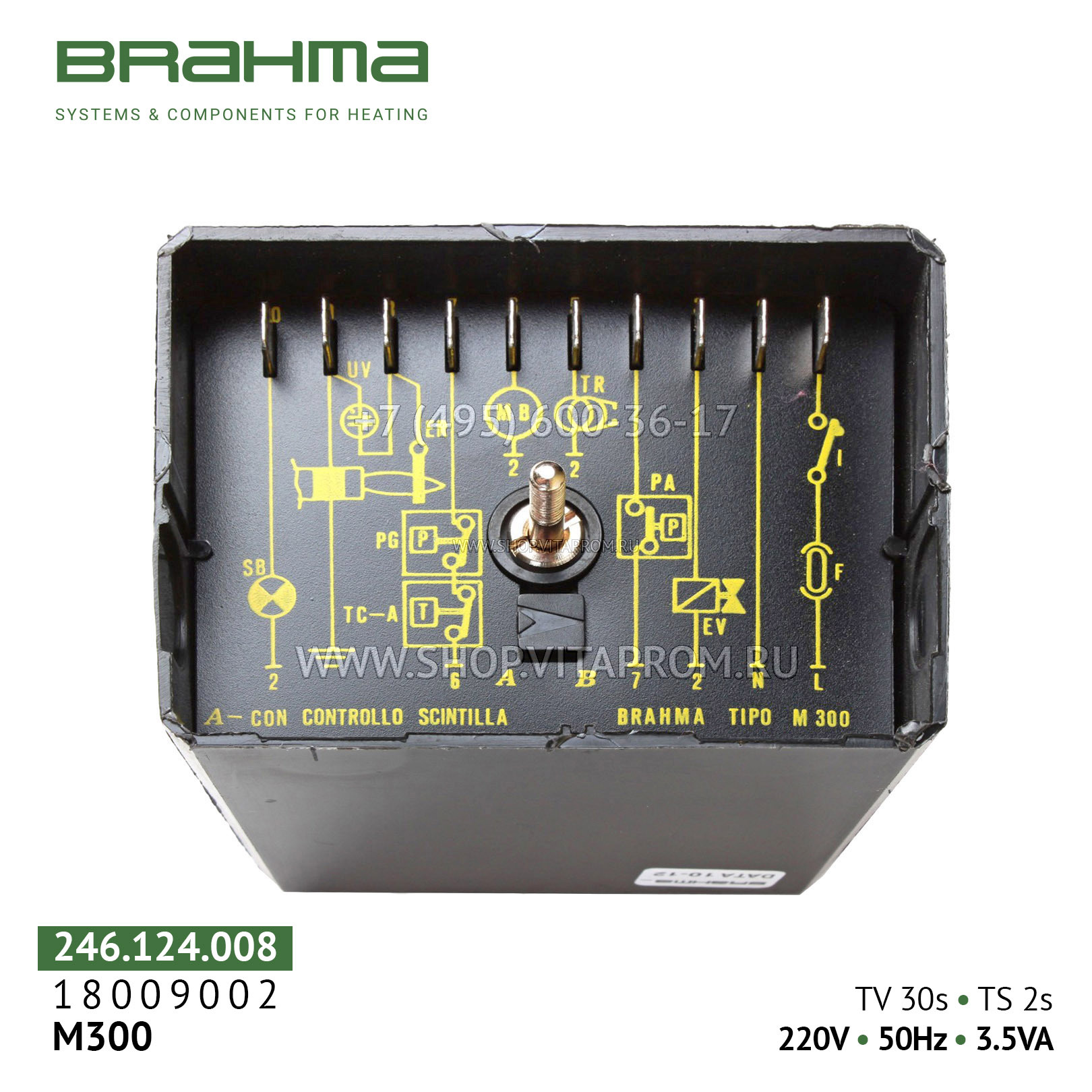

Блок управления горением Brahma M300, 18009002

Блок управления Brahma M300 18009002 предназначен для эффективного контроля газовых горелок с принудительной тягой, работающих как на газовом, так и на мазутном топливе, и применяется как в гражданском, так и в промышленном секторах. Менеджер горения Brahma M300 18009002 спроектирован для использования с горелками, имеющими один уровень пламени.

Особенностью контроллера горения Brahma M300 18009002 является его адаптивность к различным методам обнаружения пламени. Он может использовать как электродный метод, основанный на свойствах ионизации пламени и выпрямлении, так и ультрафиолетовую фототрубку. Это предоставляет пользователям гибкость в выборе подходящего метода обнаружения пламени в соответствии с конкретными условиями эксплуатации.

“Лаборатория Макинтоша и термотехники в Центре Studi ed Esperienze” в Риме — Капаннелле провела тестирование регулятора M300 с мощностью до 350 кВт. Результаты тестирования подтвердили его соответствие высоким стандартам эффективности и безопасности. Регулятор получил сертификат № 3704/142/77/16, а также одобрение Министерства внутренних дел по предотвращению пожаров (циркуляры № 68 и №42), что подчеркивает его надежность и соответствие стандартам безопасности в области управления горелками.

Технические характеристики

Напряжение питания: 220 В (-15%+10%)

Диапазон рабочих температур: -10°C +60°C

Степень защиты: IP40

Потребляемая мощность при запуске: 9 ВА

Потребляемая мощность при работе: 3,5ВА

Максимальный номинальный ток:

— двигатель горелки: 4 А

— Клапан EV: 2 А

— трансформатор зажигания: 2 А

— сигнализация: 1 А

— регуляторы (T, PA, PG): 6 А

Время:

— время предварительной продувки (TV): 30 с

— безопасное время (TS): <3 с

— время отключения при включенном пламени: <1 с

Контроль пламени:

— минимальный ток ионизации: 0,5мкА

— рекомендуемый ток ионизации: 7 мкА

— минимальное сопротивление изоляции между электрод, кабель и заземление: > 50 мОм

— напряжение на детекторном электроде: 300 В

— рекомендуемое рабочее напряжение с фототрубкой: >15 мкА

Вес с розеткой: 600 г

защитный корпус из термостойкого пластика для предотвращения повреждений блока управления;

комплектация цоколем и кабелями для подключения;

одиночное пламя;

защита корпуса от проникновения пыли и влаги класса IP 40;

Конструкция

Составные части блока управления горением Brahma M300 18009002 тщательно закреплены на раме, изготовленной из прессованного термоотверждаемого материала с высокой диэлектрической стойкостью. Пластиковый корпус обеспечивает надежную защиту пульта управления от повреждений, которые могут возникнуть из-за сбоев, неосторожного открывания, воздействия пыли и воздействия внешней среды. Гибкие однополярные проводники различных размеров соединяют все компоненты системы управления, за исключением схемы обнаружения пламени и предварительной продувки, которые эффективно интегрированы на печатной плате. Такой дизайн обеспечивает эффективную связь между элементами системы, гарантируя их безотказную работу, при этом обеспечивая защиту от внешних воздействий.
