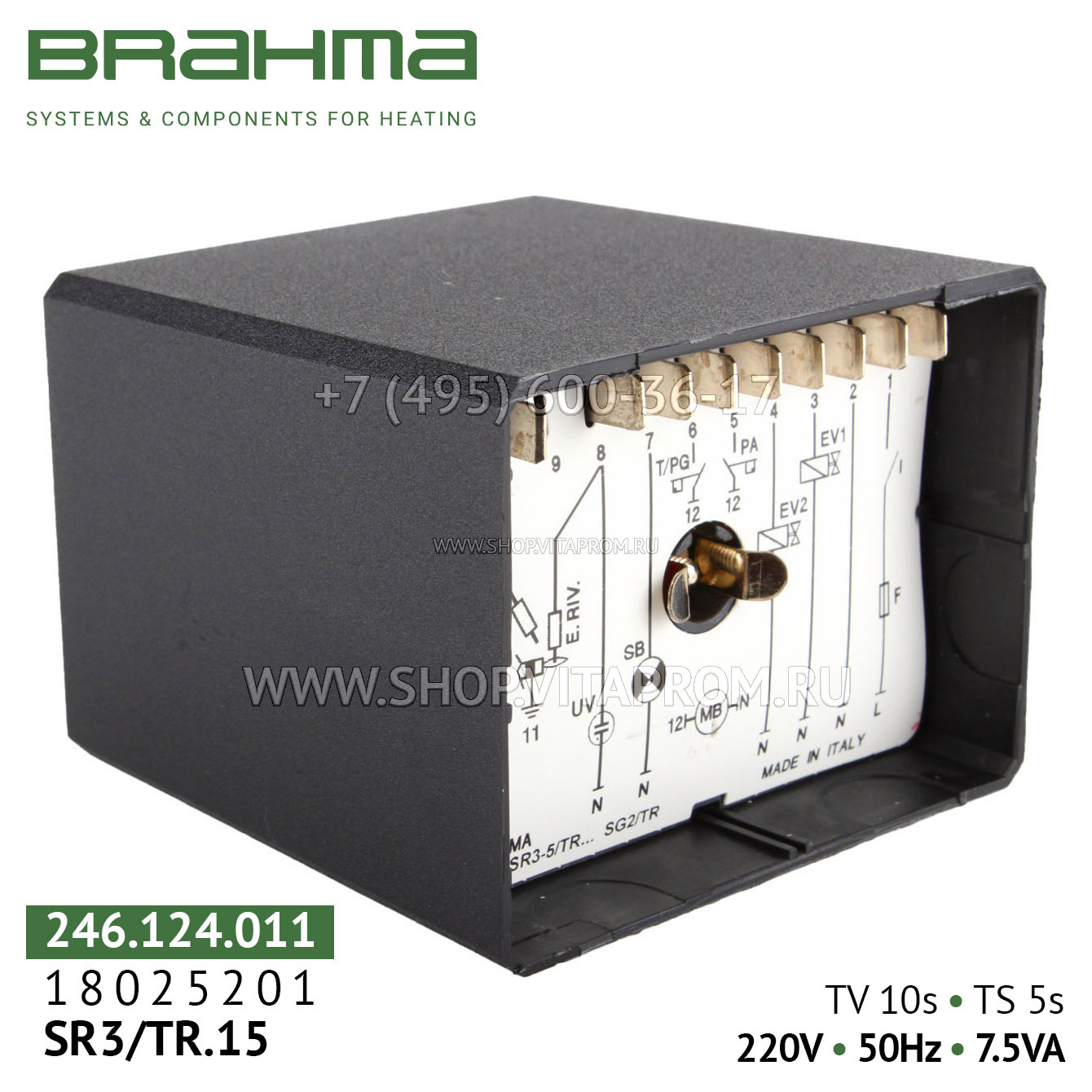

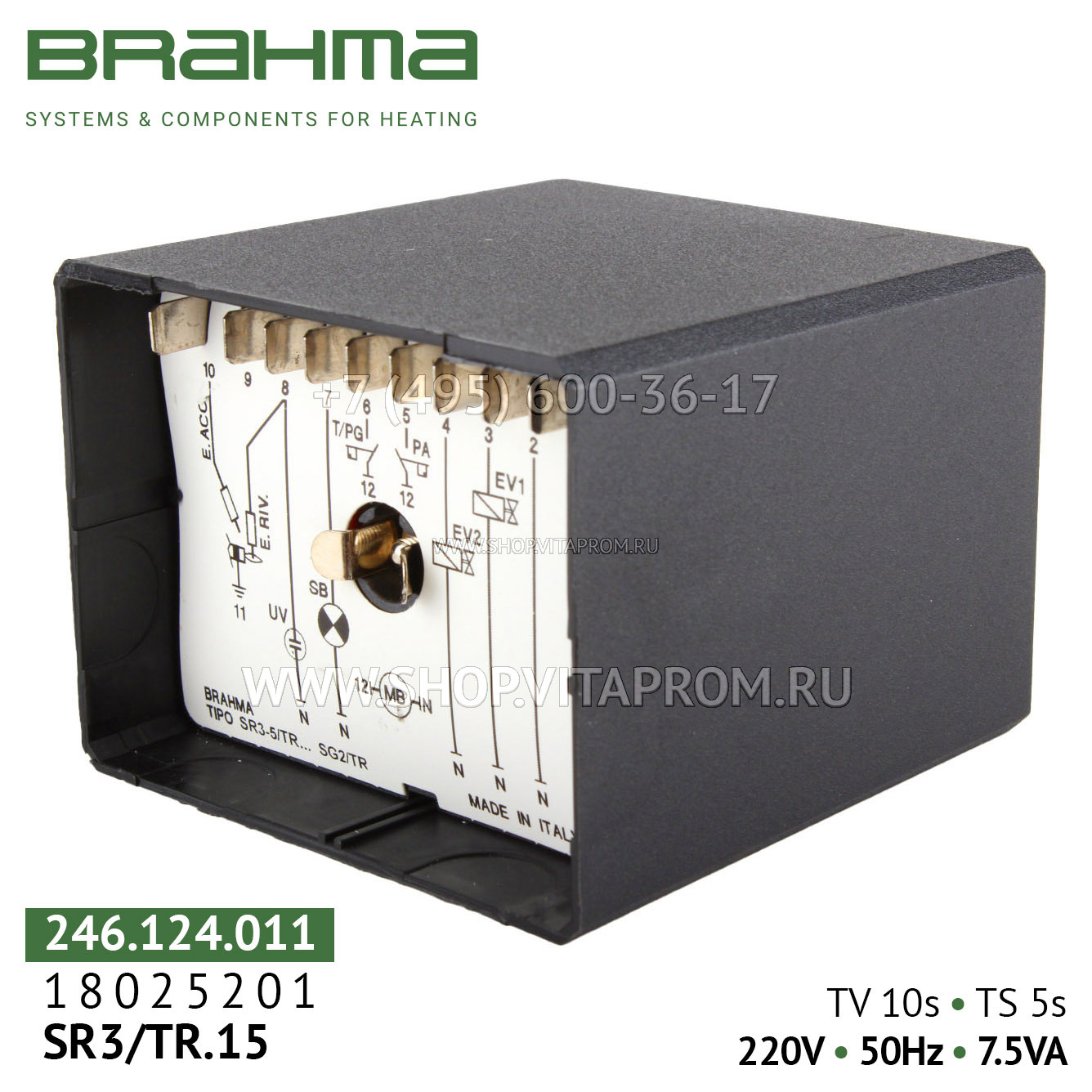

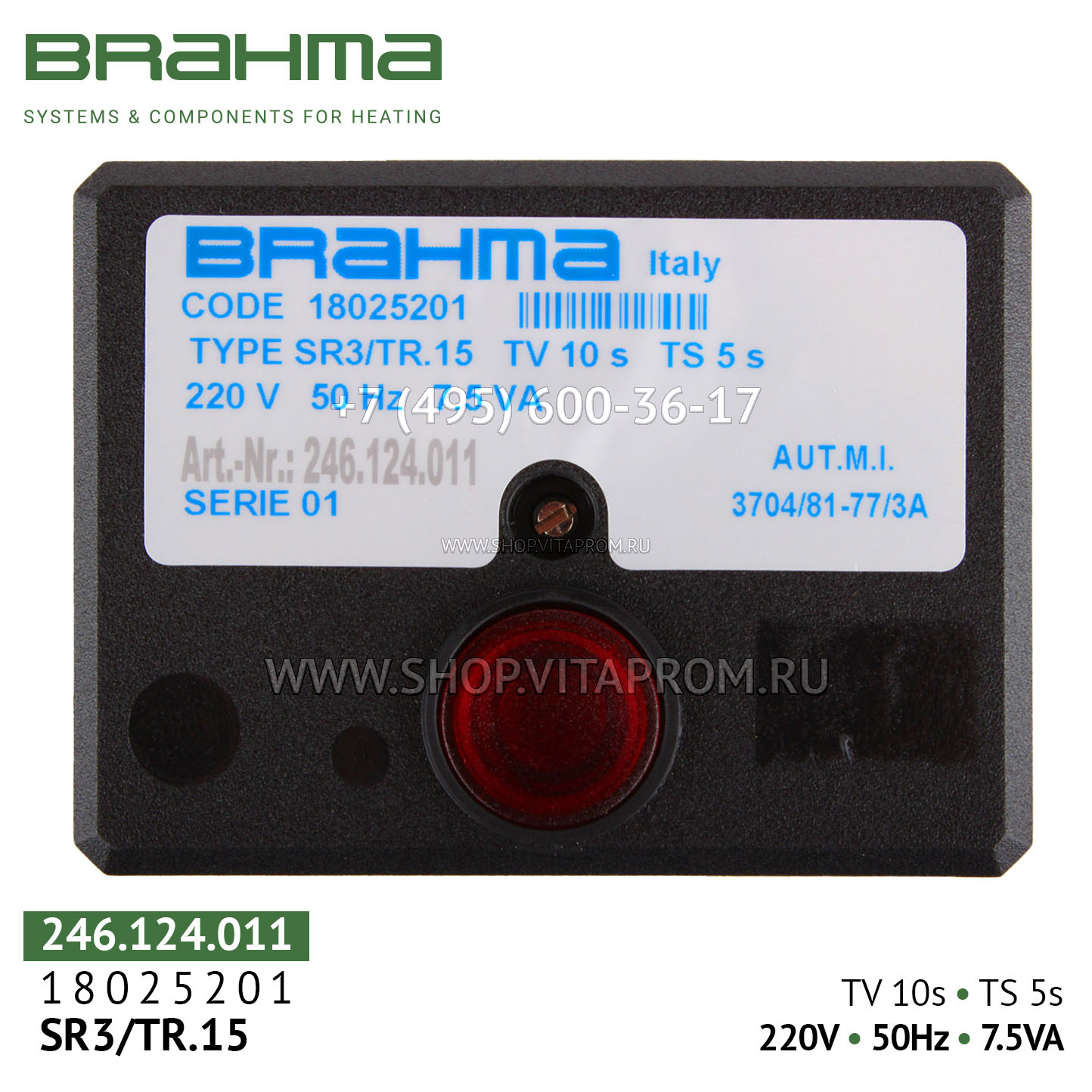

Блок управления горением Brahma SR3/TR15, 18025201

Топочные автоматы Brahma SR3/TR15 18025201 предназначены для эффективного управления газовыми горелками с принудительной тягой, применяемыми как в гражданском, так и в промышленном секторе. Блоки контроля ионизации Brahma SR3/TR15 18025201 обеспечивают надежное функционирование горелок, гарантируя безопасность и эффективность в процессе работы.

Менеджеры горения Brahma SR3/TR15 18025201 оптимальны для различных приложений.

Технические характеристики

Напряжение питания: 220 В (-15% +10%)

50 Гц (±5%)

Диапазон рабочих температур: -10°C +60°C

Степень защиты: IP40

Потребляемая мощность при запуске: 10 ВА

Потребляемая мощность при работе: 6,5ВА

Максимальный номинальный ток:

— двигатель горелки: 4 А

— Клапан EV: 2 А

— трансформатор зажигания: 2 А

— сигнализация: 1 А

— время предварительной подготовки (ТВ): 50 с

— безопасное время (TS): 3 с

— время отключения при отключении работающего пламени: <1 с

Контроль пламени:

— минимальный ток ионизации: 0,5мкА

— рекомендуемый ток ионизации: 7 мкА

— напряжение на датчике обнаружения: 300 В

Вес с розеткой: 550 г

версия для одноступенчатых и двухступенчатых горелок, сжигающих газ;

прерывистый режим, как минимум одно контролируемое отключение после 24 часов работы;

Конструкция

Компоненты блока управления и регулирования Brahma SR3/TR15 18025201 закреплены на прессованной раме, изготовленной из термостойкого материала с высокой диэлектрической стойкостью. Пластиковый корпус защищает устройство от возможных повреждений в результате аварий, неосторожного открывания, попадания пыли и контакта с внешней средой.

Гибкие однополярные проводники разных размеров соединяют компоненты системы управления, за исключением схемы обнаружения пламени и предварительной продувки, которая смонтирована на печатной плате.

Контроль пламени

Трансформатор, имеющий одну первичную и две вторичные обмотки, питает электронную схему обнаружения пламени низким напряжением, а датчик обнаружения — напряжением около 300 В.

Большим преимуществом этой системы питания является наличие постоянных значений ионизации, даже если сеть работает в режиме реального времени.

Чтобы проверить эффективность схемы обнаружения пламени, вам необходимо выполнить следующие действия: подключите амперметр с низким сопротивлением;

Последовательно соединенные резисторы должны обеспечивать общее значение сопротивления 200 мОм (например, 20 резисторов по 10 мОМ 1/4 Вт 5%).

Если блок управления находится при питании от сети 220 В измеренное значение тока составляет около 0,5+0,6мкА постоянного тока, что приводит к включению реле воспламенения. Более низкие значения тока указывают на то, что схема повреждена или работает только частично.

Сертификация

Топочный автомат Brahma SR3/TR15 18025201, прошедший тестирование и сертификацию в соответствии с немецкими стандартами DIN 4788, часть 3, подтверждает его соответствие требованиям для мощности до 120 кВт. Кроме того, сертификация от «Лаборатории Макинтоша и термотехники в Центре Studi ed Esperienze» в Риме подчеркивает безопасность и эффективность системы управления SR3 на практике. Одобрение Министерства внутренних дел по противопожарной безопасности дополняет этот набор гарантий, подчеркивая соответствие высоким стандартам безопасности и надежности данного оборудования.
