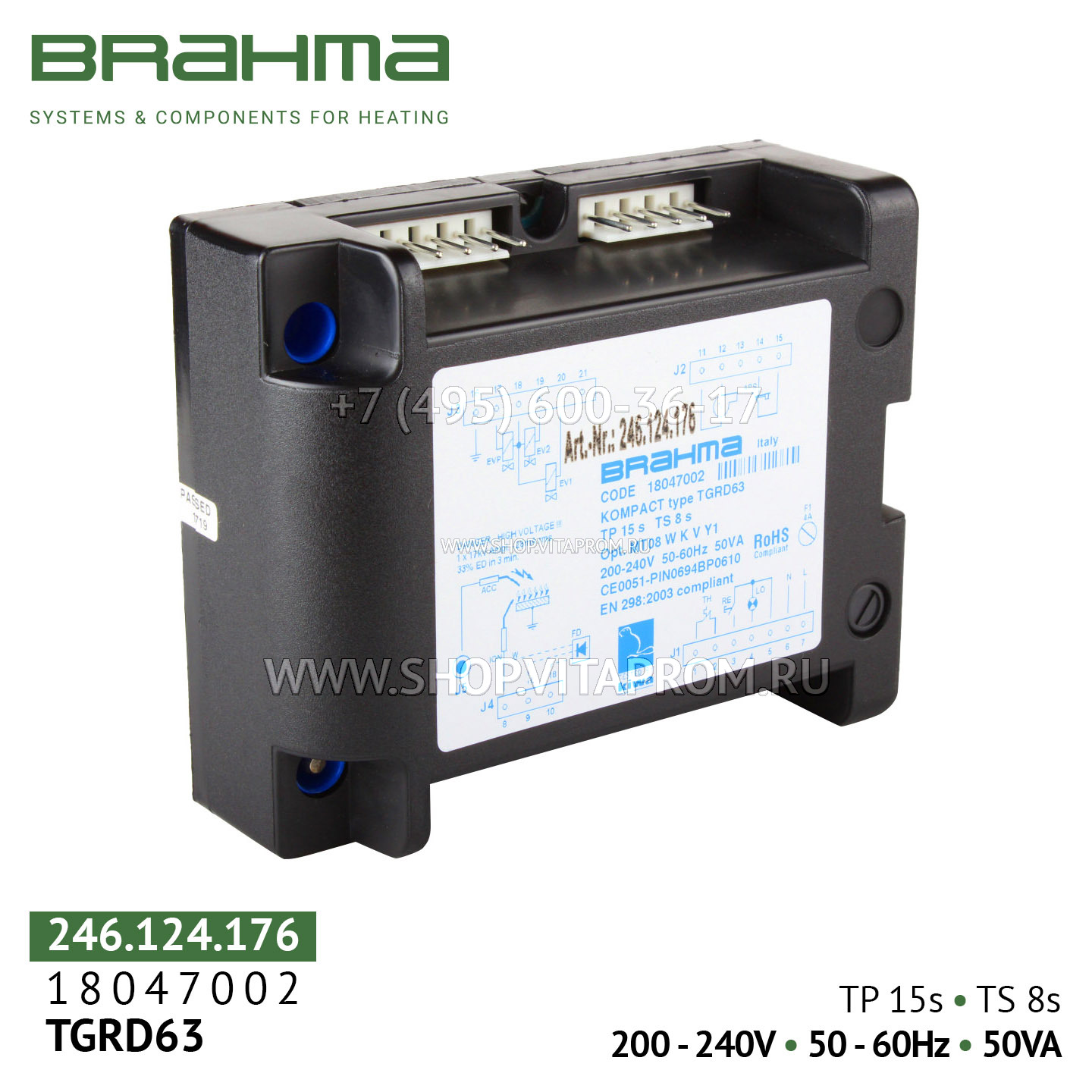

Блок управления горением Brahma TGRD63, 18047002

Brahma TGRD63 — это высокотехнологичный микропроцессорный контроллер («менеджер горения») из серии KOMPACT, предназначенный для полной автоматизации процессов розжига, контроля пламени и безопасной работы атмосферных газовых и жидкотопливных (дизельных) горелок прогрессивного типа. Устройство работает в прерывистом цикле и подходит для горелок как с естественной тягой, так и с принудительной подачей воздуха.

Модель TGRD63 (арт. 18047002) является программируемой и может иметь различные временные параметры в зависимости от версии прошивки. Перед покупкой обязательно сверьте значения времени предварительной вентиляции (TP) и предохранительного времени (TS), указанные на корпусе блока, с требованиями вашей горелки. Распространённые настройки: TP=15 с, TS=8 с.

Область применения включает:
газовые и дизельные отопительные и комбинированные котлы (бытовые и промышленные);
тепловые пушки, генераторы горячего воздуха (Master, Oklima и др.);
воздухонагреватели, радиационные трубчатые обогреватели;
водонагреватели, технологические печи, стиральные машины;
горелки Riello, Baltur, Weishaupt, Lamborghini и других брендов.

Основные функции и особенности
Программируемые временные параметры: Блок позволяет гибко настраивать время предварительной вентиляции (TP) в диапазоне от 1 до 120 секунд и предохранительное время (TS) от 3 до 120 секунд. Это даёт возможность адаптировать контроллер под любую горелку.

Встроенный высоковольтный трансформатор розжига: Устройство оснащено мощным встроенным электронным трансформатором розжига, что упрощает монтаж и снижает количество внешних компонентов.

Ионизационный контроль пламени: Обнаружение пламени через ионизационный электрод (эффект выпрямления). Время реакции при потере пламени — менее 1 секунды, что соответствует требованиям EN 298.

Высокий класс безопасности:

Энергонезависимая (аппаратная) блокировка – при любой нештатной ситуации (отсутствие пламени, обрыв цепи ионизации, сбой розжига) блок переходит в аварийную блокировку. Перезапуск возможен только вручную (кнопкой Reset) после устранения причины.

Защита от скачков напряжения – встроенный варистор защищает электронику от перенапряжений.

Защита от короткого замыкания – плавкий предохранитель на выходах.

ЭМС-фильтр – подавление электромагнитных помех от трансформатора розжига.

Высокий ресурс работы: Контроллер рассчитан на длительный срок службы и выдерживает интенсивные циклы включения-выключения.

Соответствие стандартам: Устройство сертифицировано по европейским директивам и соответствует стандарту EN 298:2003, а также EN 525, EN 1020 и EN 1319 для газовых генераторов горячего воздуха.

Технические характеристики
Параметр Значение
Модель Brahma TGRD63
Артикулы 18047002, 246.124.176
Серия KOMPACT
Номинальное напряжение 200–240 В AC, 50/60 Гц (доступна версия 100–120 В)
Максимальная потребляемая мощность 50 ВА
Тип горелки Атмосферная газовая / масляная (дизельная), прогрессивная
Режим работы Прерывистый (остановка не реже 1 раза в 24 ч)
Время предварительной вентиляции (TP) 1–120 секунд (типовое: 15 с)
Предохранительное время (TS) 3–120 секунд (типовое: 8 с)
Минимальный ток ионизации 0.5 мкА
Время реакции на потерю пламени 5 мкА).

Сброс блокировки: При срабатывании аварийной блокировки нажмите кнопку Reset на корпусе после устранения причины неисправности.

Обслуживание: Периодически проверяйте состояние ионизационного электрода, его изоляцию и зазор относительно горелки.

Режим работы: Блок рассчитан на прерывистый режим работы. Для обеспечения максимального ресурса и безопасности необходимо принудительно останавливать систему хотя бы один раз в 24 часа.

Преимущества перед аналогами
Программируемые временные параметры: Широкий диапазон настройки TP (1-120 с) и TS (3-120 с) позволяет адаптировать блок под любые требования горелки.

Высокая функциональность в компактном корпусе: Контроллер объединяет программируемую логику, мощный встроенный трансформатор розжига и защиту от помех, что снижает стоимость и упрощает монтаж.

Энергонезависимая блокировка: Обеспечивает исключительную безопасность — при аварии блок остаётся заблокированным даже после пропадания питания, требуя ручного сброса.

Итальянское качество: Компоненты высшего класса, строгий контроль производства.

Комплектация
Блок управления горением Brahma TGRD63 (арт. 18047002) – 1 шт.
Краткое руководство по монтажу и эксплуатации (на нескольких языках).

Примечание: Ионизационный электрод, электрод розжига и цоколь для подключения приобретаются отдельно.

Условия хранения и гарантия
Хранить в сухом, защищённом от прямых солнечных лучей месте при температуре от –20°C до +70°C. Гарантийный срок — 12 месяцев со дня продажи (уточняйте у продавца) при условии соблюдения правил монтажа и эксплуатации.

Артикулы для заказа
18047002 (основной артикул Brahma)
246.124.176 (альтернативная маркировка)
