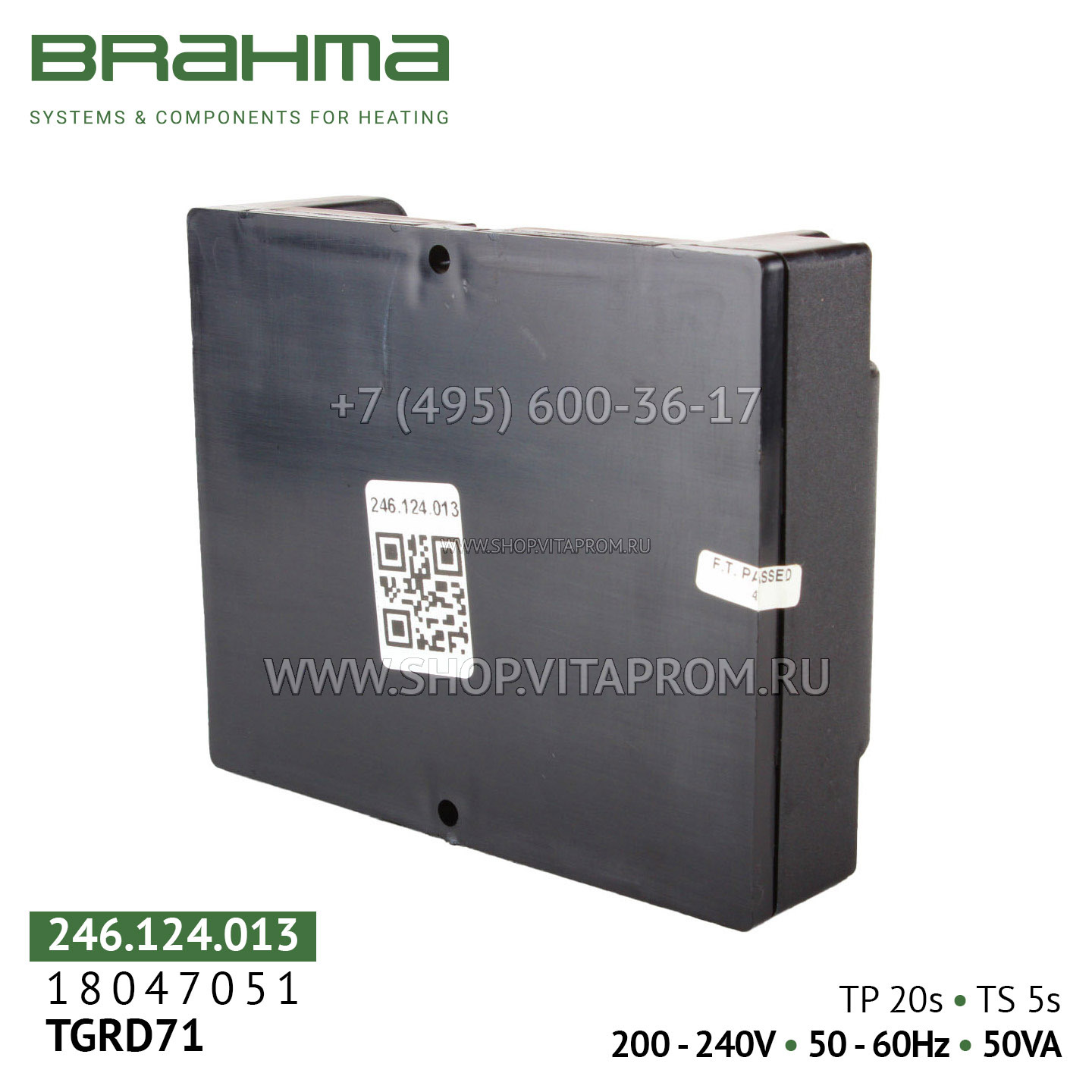

Блок управления горением Brahma TGRD71, 18047051

Brahma TGRD71 — это высокотехнологичный микропроцессорный менеджер горения из серии KOMPACT, предназначенный для полной автоматизации процессов розжига, контроля пламени и обеспечения безопасности атмосферных газовых и жидкотопливных (дизельных) горелок в прерывистом режиме работы. Устройство одинаково эффективно как с вентилятором в контуре сгорания, так и без него.

Данный контроллер может использоваться в широком спектре промышленного и бытового теплового оборудования:
отопительные, комбинированные и паровые котлы;
тепловые пушки (в т.ч. дизельные Master серий BV 77, BV 69, RV 55, EC 22, EC 32, GE 36, GE 46 по коду запчасти 4033.017);
генераторы горячего воздуха;
радиационные трубчатые и конвекторные обогреватели;
водонагреватели, промышленные печи, моноблочные горелки.

Основные функции и особенности
Встроенный высокоэффективный электронный трансформатор розжига: TGRD71 объединяет в себе менеджер горения и мощную систему зажигания, что значительно упрощает конструкцию горелки и снижает количество внешних компонентов.

Программируемые временные параметры: Контроллер позволяет гибко настраивать время предварительной продувки (TP = 20 секунд) и предохранительное время (TS = 5 секунд), адаптируя работу под конкретную горелку. Точные параметры всегда указаны на маркировке корпуса блока.

Энергонезависимая блокировка и ручной сброс: В аварийной ситуации (отсутствие пламени, сбой розжига и т.д.) контроллер переходит в состояние блокировки, и перезапуск возможен только вручную путём нажатия кнопки сброса на корпусе. Это исключает самопроизвольное включение горелки при неустранённой неисправности.

Контроль пламени: Обнаружение пламени осуществляется через ионизационный электрод или фотодиод, обеспечивая мгновенную реакцию на его потерю — менее 1 секунды.

Двойной путь отключения и самодиагностика: Система оснащена двумя независимыми путями отключения и функцией периодической самопроверки, что соответствует самым строгим европейским стандартам безопасности.

Соответствие стандартам: Устройство сертифицировано в соответствии с EN 525, EN 1020, EN 1319 (для газовых генераторов горячего воздуха), DIN 4794 (для масляных генераторов) и EN298:2012.

Высокая надёжность: Контроллер рассчитан на ресурс не менее 250 000 операций.

Технические характеристики
Параметр Значение
Модель Brahma TGRD71
Серия KOMPACT
Артикулы 18047051, 246.124.013
Номинальное напряжение 200–240 В AC, 50/60 Гц (доступна версия на 100–120 В)
Потребляемая мощность 50 ВА
Время предварительной продувки (TP) 20 секунд
Предохранительное время (TS) 5 секунд
Время безопасности в работе < 1 секунды
Диапазон настройки времени ожидания 1–240 секунд
Защита IP00 (требуется монтаж в защищённом от пыли и влаги месте)
Рабочая температура от –20°C до +70°C
Относительная влажность макс. 95% при 40°C
Габариты (Ш×В×Г) 115 × 95 × 40 мм
Вес ~320 г (0.32 кг)
Важно: Различные модификации TGRD71 могут иметь различные предустановленные временные параметры. Перед покупкой обязательно сверьте значения TP и TS, указанные на корпусе блока (20 с и 5 с), с требованиями вашего оборудования.

Совместимость и замена
Совместимые горелки и оборудование: Блок управления является оригинальной комплектующей для дизельных тепловых пушек Master (артикул запчасти 4033.017) моделей BV 77, BV 69, RV 55, EC 22, EC 32, GE 36, GE 46 и других. Также совместим с горелками Riello, Weishaupt, Lamborghini и другим теплогенерирующим оборудованием.

Прямая замена: Артикулы 18047051 и 246.124.013 являются идентичными. Полным аналогом также является Brahma TGRD71 18047053, имеющий аналогичные характеристики TP 20s / TS 5s.

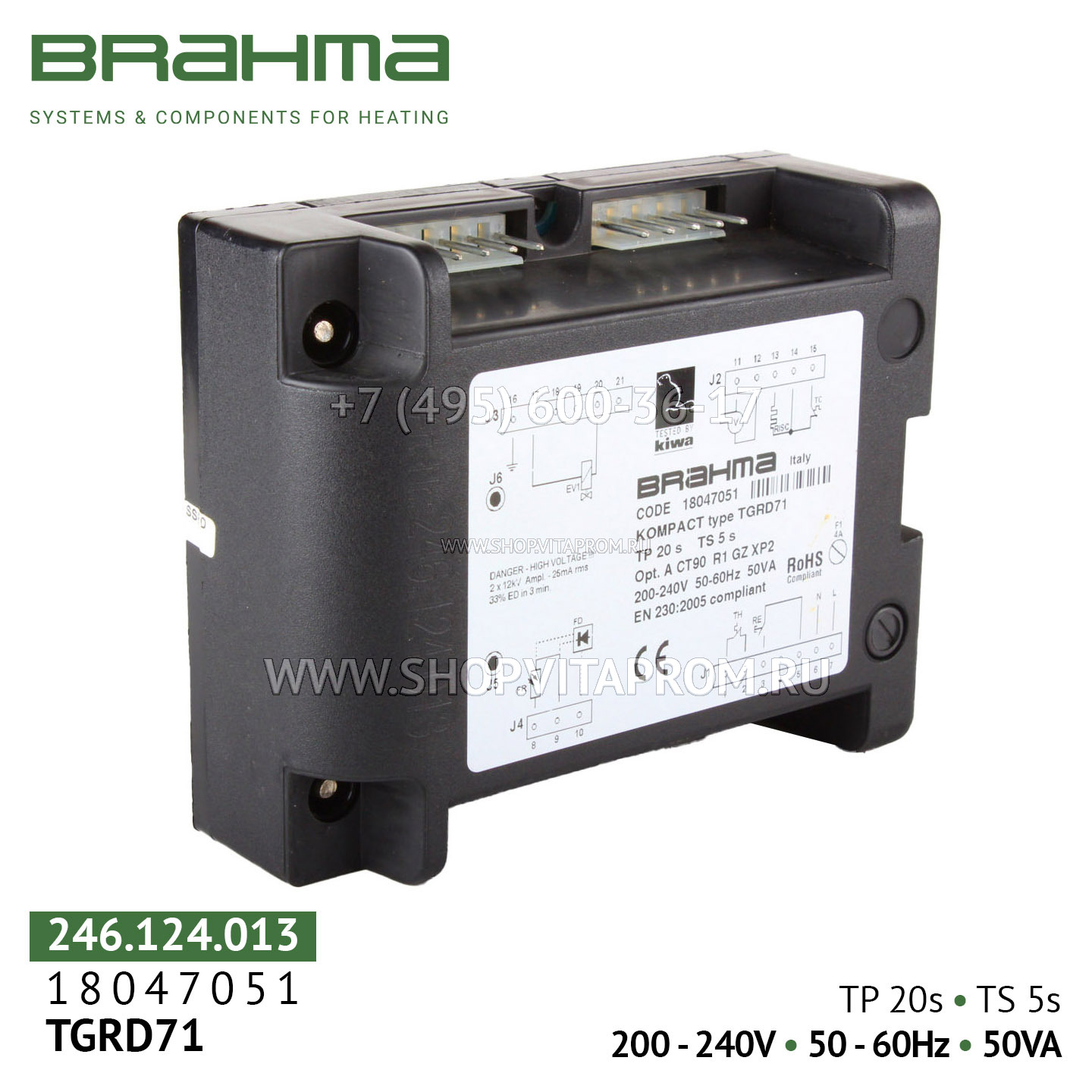

Подключение: Для подключения может использоваться база типа Microflat или Multi-pin (приобретается отдельно). Схема подключения нанесена на корпус устройства.

Установка и эксплуатация
Монтаж: Устройство имеет компактный пластиковый корпус и может устанавливаться в любом положении. Ввиду класса защиты IP00 размещайте прибор в сухих, проветриваемых местах вдали от источников влаги и пыли, обязательно используя защитный кожух.

Подключение: Строго соблюдайте правильность подключения фазного и нулевого проводов, а также цепей управления топливными клапанами и датчиков согласно схеме на корпусе.

Программирование: Блок TGRD71 позволяет гибко настраивать временные параметры. Рекомендуется доверять настройку квалифицированному специалисту.

Сброс блокировки: При срабатывании аварийной блокировки найдите и устраните причину, затем нажмите кнопку Reset на корпусе.

Режим работы: Блок рассчитан на прерывистый режим работы (с остановкой не реже 1 раза в 24 часа).

Преимущества перед аналогами
Высокая степень интеграции: Объединяет в себе сложный программируемый контроллер и мощный встроенный трансформатор розжига, что упрощает конструкцию и монтаж.

Гибкость настроек: Широкий диапазон настройки временных параметров позволяет адаптировать устройство под уникальные требования любой горелки.

Максимальная безопасность: Сочетание энергонезависимой блокировки, ручного сброса и двойного пути отключения обеспечивает самый высокий уровень безопасности, соответствующий стандарту EN298:2012.

Надёжность и итальянское качество: Продукция Brahma S.p.A., основанная в 1958 году, известна своим качеством, надёжностью и инновациями в области контроля пламени по всему миру.

Комплектация
Блок управления горением Brahma TGRD71 (арт. 18047051) – 1 шт.
Краткое руководство по монтажу и эксплуатации.
Примечание: Цоколь для подключения, датчики пламени и другие аксессуары приобретаются отдельно.

Условия хранения и гарантия
Хранить в сухом, защищённом от прямых солнечных лучей месте при температуре от –20°C до +70°C. Гарантийный срок обычно составляет 6–12 месяцев со дня продажи при условии соблюдения правил монтажа и эксплуатации (уточняйте у продавца).

Артикулы для заказа
18047051 (основной артикул Brahma)
246.124.013 (альтернативная маркировка)
