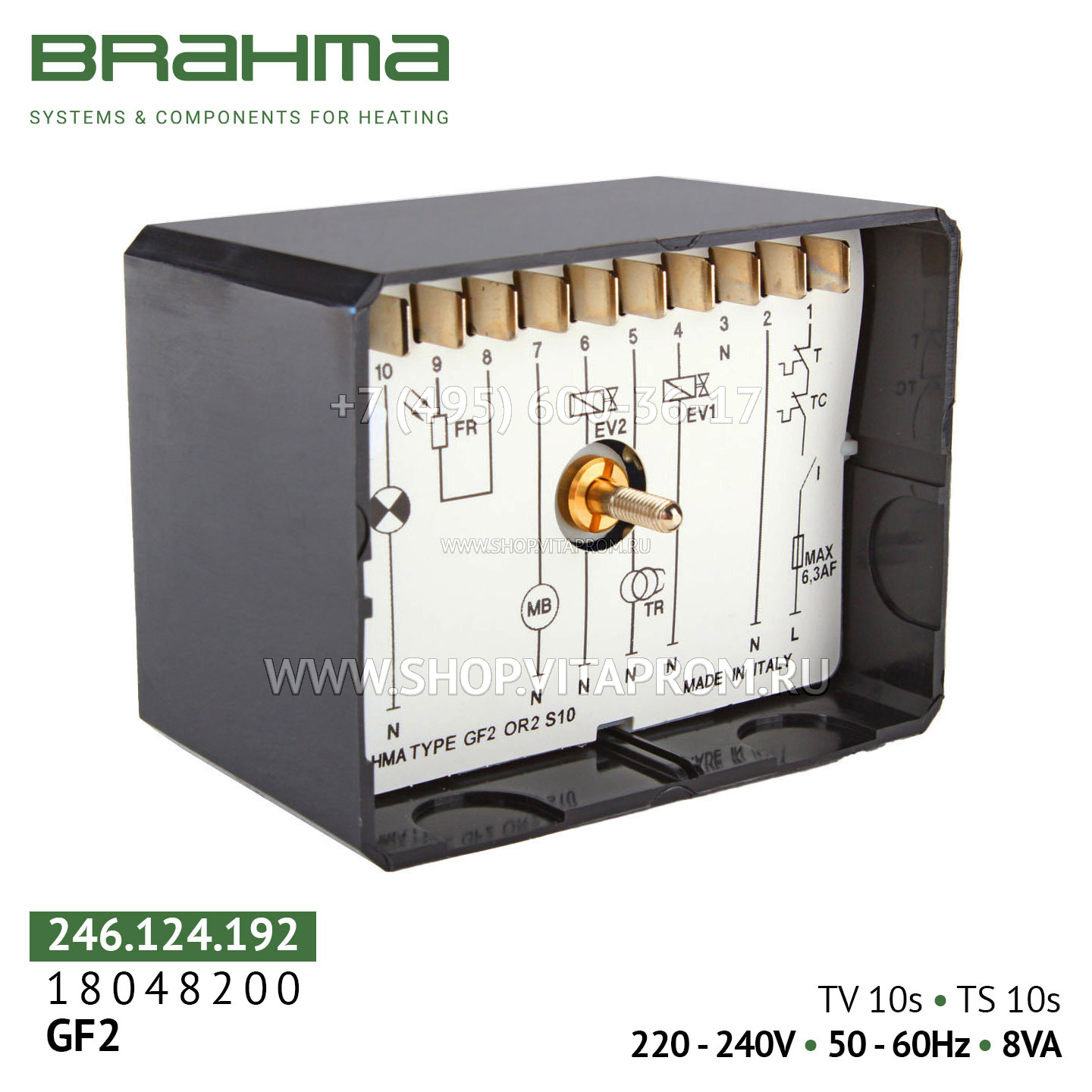

Brahma GF2 (арт. 18048200 / 246.124.192) — это надёжный «топочный автомат» (менеджер горения), который возьмёт на себя полный контроль над вашей жидкотопливной горелкой. Это интеллектуальное устройство гарантирует безопасный розжиг, стабильную работу и экономию топлива.
Назначение и область применения
Brahma GF2 — это полностью твердотельный микропроцессорный контроллер, предназначенный для автоматизации процессов розжига, контроля пламени и безопасной работы наддувных (с вентилятором) жидкотопливных (дизельных) горелок в прерывистом (циклическом) режиме. Устройство одинаково эффективно управляет как одноступенчатыми, так и двухступенчатыми горелками, работающими на дизельном топливе.
Блок управления находит широкое применение в различных типах теплогенерирующего оборудования:
Отопительные и паровые котлы (бытовые и промышленные);
Тепловые пушки, в том числе популярные модели Master BV70, BV110, BV170, BV290, Master B230, B360, OKLIMA (Оклима);
Промышленные печи и теплогенераторы;
Моноблочные масляные горелки;
Оборудование брендов Riello, Weishaupt, Giersch, Viessmann, Lamborghini.
Основные функции и особенности
Ключевые временные параметры: Данная модификация (18048200) имеет время предварительной вентиляции (TV) = 20 секунд, предохранительное время (TS) = 5 секунд. Расход топлива — до 30 кг/час.
Безопасность и контроль пламени: Обнаружение пламена осуществляется через фотодатчики (типа FC7/FC8). Время реакции на потерю пламени — менее 1 секунды. При сбоях блок автоматически прерывает подачу топлива, а для возобновления работы предусмотрена кнопка сброса.
Два независимых предохранительных контакта: Для максимальной безопасности выход на топливный клапан оснащён двумя независимыми контактами, включёнными последовательно. Это дублирование исключает возможность утечки топлива при неисправности одного из них.
Самодиагностика и надёжность: Для обеспечения максимальной надёжности необходимо принудительно останавливать горелку (отключать питание блока) не реже одного раза в 24 часа для выполнения встроенной функции самопроверки. Ресурс эксплуатации контроллера превышает 250 000 циклов.
Кнопка сброса и индикация: На лицевой панели расположена кнопка перезапуска со встроенной сигнальной лампой, которая информирует об аварийной блокировке.
Внешний трансформатор розжига: В отличие от некоторых других моделей, GF2 рассчитан на подключение внешнего трансформатора (приобретается отдельно).
Прочный корпус: Ударопрочный полимерный корпус со степенью защиты IP40 защищает устройство от пыли, влаги и тепловых воздействий.
Технические характеристики
Параметр Значение
Модель Brahma GF2
Артикулы 18048200, 246.124.192
Тип горелки Одноступенчатая или двухступенчатая, наддувная (с вентилятором)
Режим работы Прерывистый (с остановкой для самодиагностики раз в 24 ч)
Напряжение питания 220–240 В AC, 50/60 Гц
Потребляемая мощность ≈ 8–9 ВА
Время предварительной вентиляции (TV) 20 секунд
Предохранительное время (TS) 5 секунд
Максимальный расход топлива до 30 кг/ч
Время реакции на потерю пламени < 1 секунды
Внутренний предохранитель 6.3 А (с задержкой)
Рекомендуемый внешний предохранитель 4 А (быстродействующий)
Класс защиты корпуса IP40 (с установленным цоколем)
Рабочая температура от –10°C до +60°C
Температура хранения от –20°C до +70°C
Габариты (с цоколем) 98 × 85 × 65 мм
Вес (с цоколем) ~0.24 кг (240 г)
Страна производства Италия
Совместимость и замена
Совместимые горелки и оборудование: Brahma GF2 подходит для широкого спектра одноступенчатых и двухступенчатых жидкотопливных горелок, используемых в котлах, тепловых пушках, промышленных печах и другом оборудовании. Широко применяется в тепловых пушках Master BV70, BV110, BV170, BV290, B230, B360, OKLIMA, а также в горелках Riello, Weishaupt, Giersch, Viessmann, Lamborghini.
Прямая замена: Эти контроллеры Brahma GF2 полностью заменяют устаревшие электромеханические серии 03.
Аксессуары: Для подключения блока необходим цоколь типа AB (код 18210130) или N (код 18210095), который приобретается отдельно. Крепление осуществляется с помощью винта M4.
Установка и эксплуатация
Монтаж: Устройство можно устанавливать в любом положении, фиксируя с помощью винта M4. Корпус имеет степень защиты IP40, что позволяет использовать блок в сухих и умеренно запылённых помещениях без дополнительного защитного кожуха (при условии использования соответствующего цоколя).
Подключение: Перед началом работ обязательно отключите питание! Цоколь для подключения не входит в комплект и приобретается отдельно. Строго соблюдайте правильность подключения фазного и нулевого проводов, а также цепей управления топливными клапанами и фотодатчика согласно схеме на корпусе.
Внешний предохранитель: Для дополнительной защиты цепей настоятельно рекомендуется установить внешний быстродействующий предохранитель на 4 А (для версий 220/110 В).
Сброс аварийной блокировки: При срабатывании аварийной защиты найдите и устраните причину (например, проверьте подачу топлива, состояние фотодатчика), затем нажмите кнопку сброса на лицевой панели.
Обслуживание: Периодически проверяйте состояние контактов, целостность проводки, а также чистоту фотодатчика для стабильной работы.
Режим работы: Блок рассчитан на прерывистый режим работы. Для обеспечения максимального ресурса и безопасности необходимо принудительно останавливать систему (отключать питание блока) не реже одного раза в 24 часа для выполнения встроенной самодиагностики.
Преимущества перед аналогами
Высшая степень безопасности: Ручной сброс блокировки, два независимых предохранительных контакта и мгновенный контроль пламени (250 000 циклов и встроенная защита от короткого замыкания.
Экономия топлива: Высокая точность контроля горения позволяет снизить расход топлива и улучшить экологические показатели оборудования.
Универсальность: Подходит для широкого спектра одноступенчатых и двухступенчатых жидкотопливных горелок различных производителей, а также для тепловых пушек.
Простота интеграции: Компактные размеры, светодиодная индикация состояния и возможность установки в любом положении облегчают монтаж и диагностику.
Комплектация
Блок управления горением Brahma GF2 (арт. 18048200) – 1 шт.
Краткое руководство по монтажу и эксплуатации (на нескольких языках).
Примечание: Цоколь для подключения, внешний трансформатор зажигания, фотодатчик и другие аксессуары приобретаются отдельно.
Условия хранения и гарантия
Гарантийный срок: Обычно составляет 6–12 месяцев со дня продажи (уточняйте у продавца) при условии соблюдения правил монтажа и эксплуатации.
Условия хранения: Хранить в сухом, защищённом от прямых солнечных лучей месте при температуре от –20°C до +70°C.
Страна производства: Италия.
Артикулы для заказа
18048200 (основной артикул Brahma)
246.124.192 (альтернативная маркировка Brahma)
