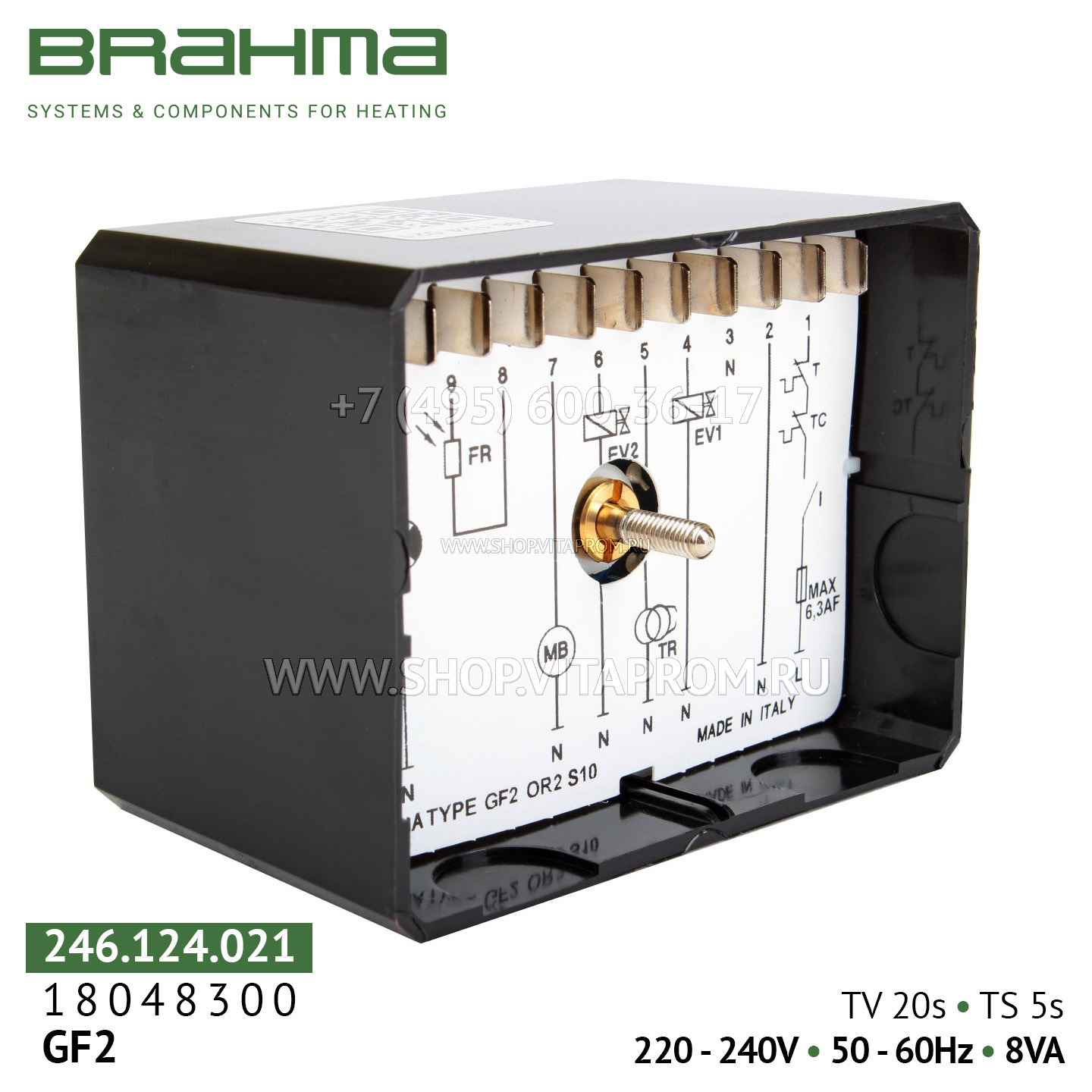

Блок управления горением Brahma GF2, 18048300

Brahma GF2 — это полностью электронный микропроцессорный контроллер («менеджер горения»), предназначенный для автоматизации розжига, контроля пламени и безопасной работы наддувных (с вентилятором) жидкотопливных горелок в прерывистом (циклическом) режиме. Устройство пришло на смену устаревшим электромеханическим контроллерам 03 серии и совместимо с одноступенчатыми и двухступенчатыми горелками без предварительного подогревателя, производительностью до 30 кг/ч.

Назначение и область применения
Brahma GF2 широко применяется в различных типах теплогенерирующего оборудования:
моноблочные дизельные горелки в отопительных и паровых котлах;
тепловые пушки, генераторы горячего воздуха;
промышленные печи, сушильные камеры;
автоматизация кухонных плит и установок с масляными горелками бытового и промышленного назначения.

Основные функции и особенности
Полная автоматизация цикла горения: контроллер самостоятельно управляет последовательностью: проверка отсутствия ложного пламени → предварительная вентиляция (20 с) → розжиг → контроль горения → безопасное отключение при исчезновении факела.

Высокий класс безопасности:

Два независимых предохранительных контакта для управления топливным клапаном – резервирование критических цепей, исключающее утечку топлива.

Мгновенная блокировка при потере пламени – время реакции менее 1 секунды.

Блокировка по постороннему свету – автоматика фиксирует ложное пламя, предотвращая аварийные ситуации.

Ручной сброс аварийной блокировки – на передней панели расположена кнопка сброса со встроенной сигнальной лампой. После устранения неисправности необходимо вручную нажать кнопку для перезапуска.

Надежный запуск и самодиагностика:

Контролируемый перезапуск: каждые 24 часа непрерывной работы блок принудительно останавливается для выполнения цикла самодиагностики, гарантируя исправность и безопасность.

Встроенный предохранитель защищает электронику от короткого замыкания.

Универсальность и совместимость:
Подходит для работы с фотодатчиками пламени FC7/FC8 (видимого света), что делает его совместимым с широким спектром жидкотопливных горелок.
Может использоваться с горелками производительностью до 30 кг/ч.

Долговечность и качество:

Прочный пластиковый корпус со степенью защиты IP40 (с установленным цоколем) защищает устройство от пыли и влаги.

Ресурс электронных компонентов составляет более 250 000 операций.

Установка возможна в любом положении с фиксацией крепежным винтом.

Технические характеристики
Параметр Значение
Модель Brahma GF2
Артикулы 18048300, 4031.014, 65320040, 246.124.021
Тип горелки Наддувная (дизельная), одноступенчатая / двухступенчатая
Режим работы Прерывистый (с принудительной остановкой для самодиагностики раз в 24 ч)
Напряжение питания 220–240 В AC, 50/60 Гц (доступны версии 110 В, 24 В DC/AC, 12 В DC/AC)
Потребляемая мощность 6.5–8 ВА
Время предварительной вентиляции (tv/tp) 20 секунд
Предохранительное время (ts) 5 секунд
Время реакции на потерю пламени 250 000 операций
Соответствие стандартам CE, EN
Страна производства Италия
Совместимость и замена
Brahma GF2 18048300 является прямой заменой устаревших электромеханических контроллеров серии 03 (например, GF2/03) и широко применяется в качестве OEM-компонента для оборудования следующих брендов:

Ecoflam: горелки MAX 40, MAX 60, MAX Maior 80/120/150, по альтернативным артикулам A135, 65073726, 400010017300.

Master: воздухонагреватели MAX4, MAX8, MAX12, MAX15, MAX20.

SOOKOOK (Water Nation): корейские горелки этого бренда.

Для подключения используются цоколи типа AB (код 18210130) или N (код 18210095), приобретаемые отдельно.

Установка и эксплуатация
Монтаж: устройство можно устанавливать в любом положении. Для обеспечения степени защиты IP40 необходимо использовать соответствующий цоколь.

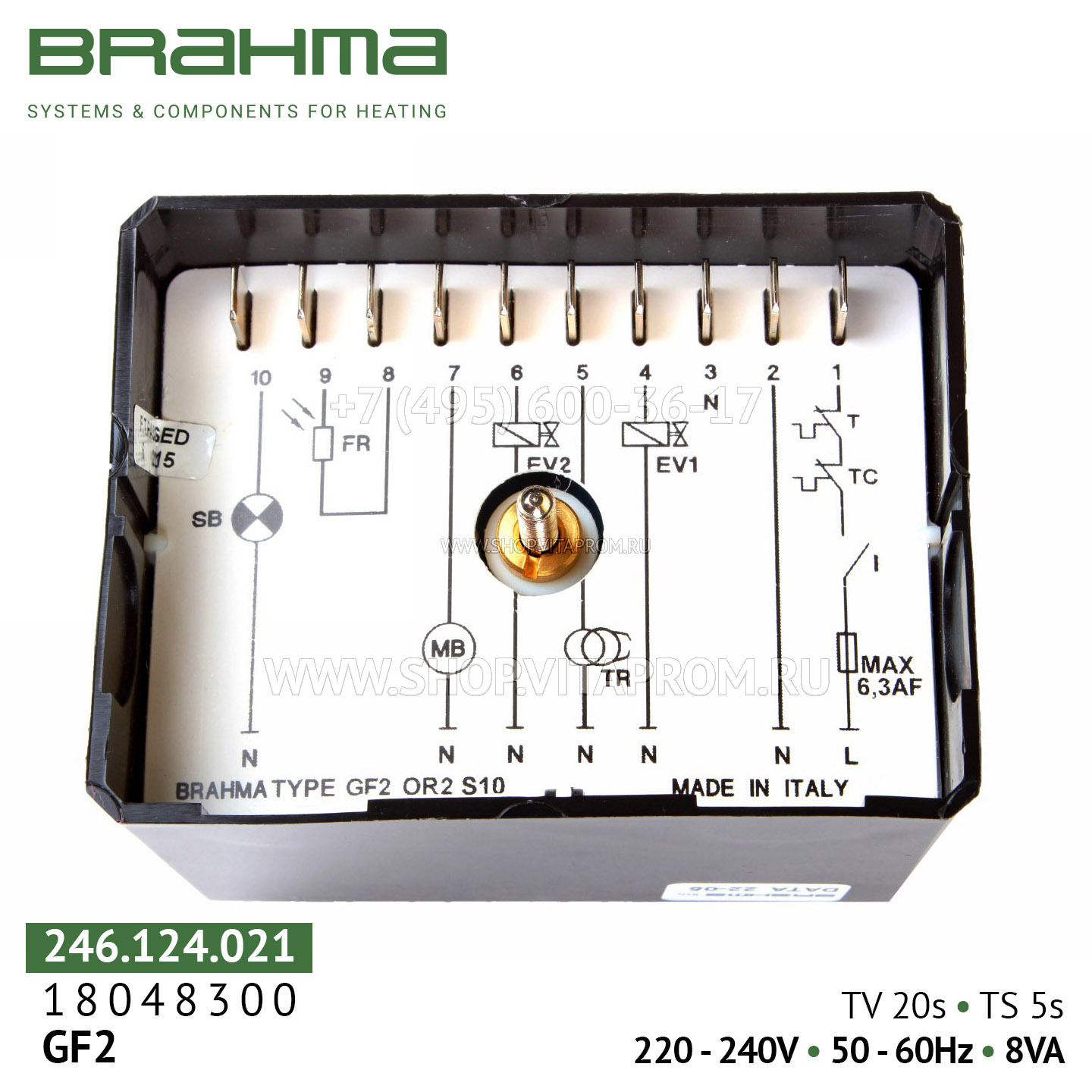

Подключение: перед началом работ обязательно отключите питание! Схема подключения нанесена на корпус. Строго соблюдайте правильность подключения фазного и нулевого проводов.

Внешний предохранитель: для дополнительной защиты цепей рекомендуется устанавливать внешний быстродействующий предохранитель на 4 А (для версий 220/110 В).

Сброс блокировки: при аварийной остановке найдите и устраните причину (проверьте подачу топлива, состояние фотодатчика), затем нажмите кнопку сброса на лицевой панели.

Обслуживание: периодически проверяйте состояние контактов, целостность проводки, а также чистоту фотоэлемента для стабильной работы.

Режим работы: блок рассчитан на прерывистый режим работы. Для обеспечения максимального ресурса и безопасности необходимо принудительно останавливать систему (отключать питание блока) не реже одного раза в 24 часа для выполнения встроенной самодиагностики.

Преимущества перед аналогами
Высшая степень безопасности: ручной сброс блокировки, два независимых предохранительных контакта, мгновенный контроль пламени (250 000 циклов, встроенная защита от перепадов напряжения и короткого замыкания.

Универсальность: подходит для широкого спектра одноступенчатых и двухступенчатых жидкотопливных горелок с вентилятором от различных производителей.

Простота интеграции: компактные размеры, светодиодная индикация состояния (лампа внутри кнопки сброса) и возможность установки в любом положении облегчают монтаж и диагностику.

Соответствие современным стандартам: полная замена устаревших электромеханических контроллеров 03 серии с улучшенными характеристиками безопасности.

Комплектация
Блок управления горением Brahma GF2 (арт. 18048300) – 1 шт.
Краткое руководство по монтажу и эксплуатации (на нескольких языках).

Артикулы для заказа:

18048300 (основной артикул Brahma)
4031.014 (каталожный номер)
65320040 (альтернативный номер, например, для Ecoflam)
246.124.021 (альтернативная маркировка Brahma)
