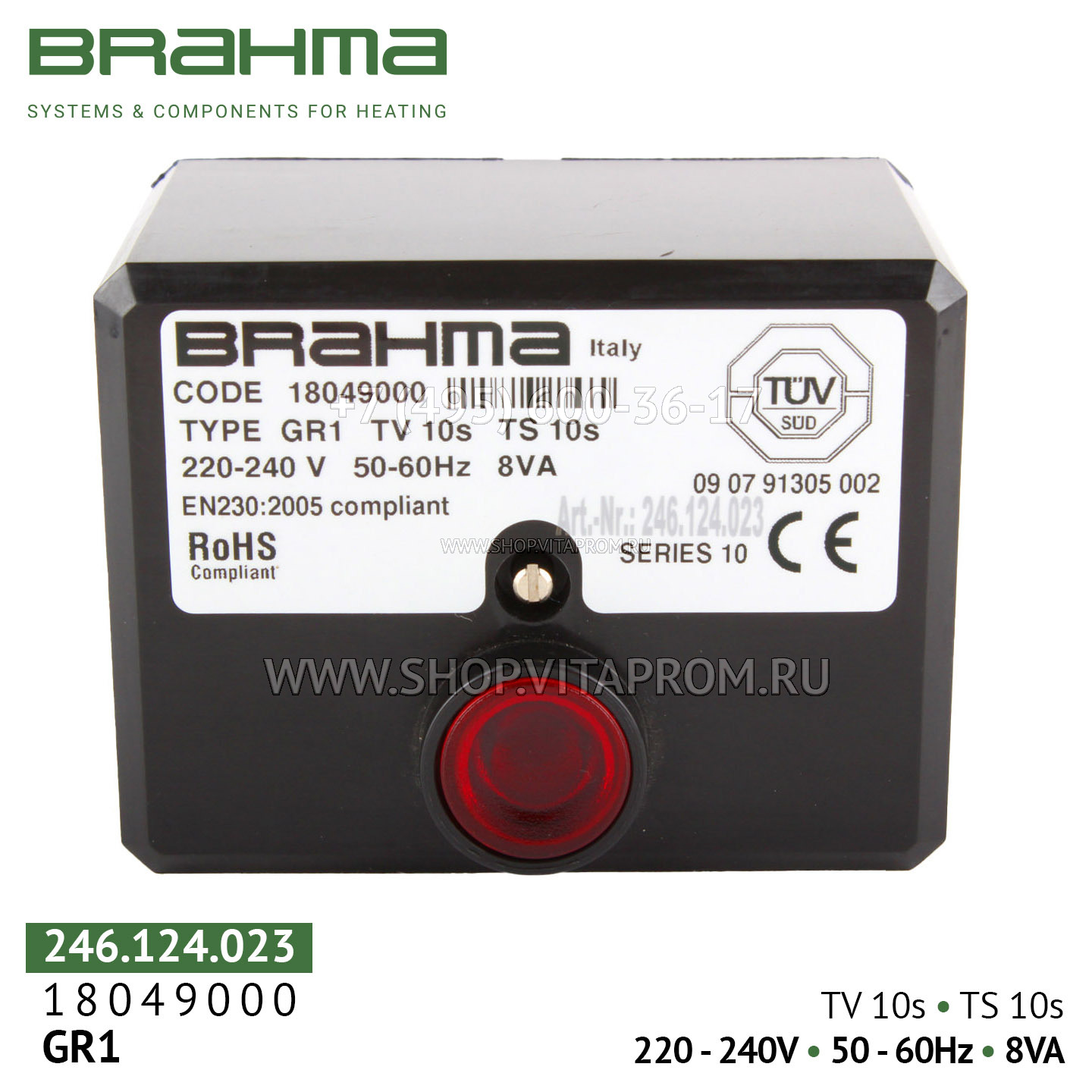

Блок управления горением Brahma GR1, 18049000

Brahma GR1 (арт. 18049000 / 246.124.023) — интеллектуальный микропроцессорный контроллер (топочный автомат) для полной автоматизации и безопасной работы одноступенчатых наддувных жидкотопливных горелок (дизельных/мазутных), работающих в прерывистом (циклическом) режиме. Это устройство — надёжное и эффективное «сердце» вашей отопительной системы, которое полностью контролирует процесс горения.

Назначение и ключевая особенность
Brahma GR1 предназначен для автоматизации процессов розжига, контроля пламени и безопасной остановки жидкотопливных горелок с непостоянным рабочим циклом. Это идеальное решение для котельных, где требуется высокая надёжность и точность.

Область применения:
паровые и отопительные котлы на жидком топливе;
тепловые пушки и генераторы горячего воздуха;
моноблочные масляные горелки;
стиральные машины с электроприводом;
промышленные и бытовые печи.

Модель GR1 18049000 отличается равными временными параметрами: предварительная вентиляция (TV) и предохранительное время (TS) составляют по 10 секунд. Это делает её стандартным и наиболее востребованным выбором для большинства жидкотопливных горелок.

Основные функции и особенности
Мгновенный контроль пламени: Для обнаружения пламени используются фотодатчики (FC11, FC13, FC14, FC14L). Время реакции на потерю пламени — менее 1 секунды, что гарантирует моментальное перекрытие подачи топлива при аварии.

Два независимых предохранительных контакта: Критически важная функция безопасности. Выход топливного клапана оснащён двумя независимыми контактами, включёнными последовательно. Это дублирование исключает возможность утечки топлива при неисправности одного из них.

Ручной и дистанционный сброс блокировки: В любой нештатной ситуации контроллер блокируется. Для его перезапуска можно использовать как встроенную кнопку сброса на корпусе, так и внешнее дистанционное устройство управления, что удобно для систем с централизованной автоматикой.

Встроенная защита электроники:
Варистор защищает устройство от скачков напряжения в сети питания.
Внутренний предохранитель защищает от короткого замыкания на выходных цепях.
Рекомендуется для дополнительной защиты установить внешний быстродействующий предохранитель на 4 А.

Контролируемый перезапуск и самодиагностика: Для обеспечения максимальной надёжности и безопасности необходимо принудительно останавливать систему (отключать питание блока) не реже одного раза в 24 часа для выполнения встроенной функции самопроверки.

Прочный и компактный корпус: Изготовлен из ударопрочного термопластика. Класс защиты IP00 (с установленным цоколем достигается IP40). Монтаж возможен в любом положении и фиксируется с помощью винта.

Высокая надёжность и долговечность: Ресурс электронных компонентов при максимальной нагрузке составляет более 250 000 операций, что гарантирует долгий срок службы даже в интенсивных условиях эксплуатации.

Соответствие международным стандартам: Устройство сертифицировано и полностью соответствует европейскому стандарту для генераторов теплого воздуха DIN EN 13842:2004-10, а также другим директивам по жидкотопливному оборудованию.

Технические характеристики
Параметр Значение
Модель Brahma GR1
Артикулы 18049000, 246.124.023
Тип горелки Наддувная жидкотопливная, одноступенчатая
Режим работы Прерывистый (с принудительной остановкой для самодиагностики раз в 24 часа)
Расход топлива до 30 кг/ч
Напряжение питания 220-240 В AC, 50/60 Гц (по запросу доступна версия 110-120 В)
Потребляемая мощность 8 ВА
Время предварительной вентиляции (tv/tp / TV) 10 секунд
Предохранительное время (ts / TS) 10 секунд
Время реакции на потерю пламени 250 000 операций
Страна производства Италия
Соответствие стандартам DIN EN 13842:2004-10
Совместимость и замена
Совместимые горелки и оборудование: Brahma GR1 18049000 подходит для широкого спектра одноступенчатых жидкотопливных горелок, используемых в паровых котлах, тепловых пушках, моечных машинах, печах и другом тепловом оборудовании.

Прямая замена: Эти контроллеры Brahma GR1 полностью заменяют устаревшие модели (например, Ferroli GR1) и широко применяются в качестве OEM-компонента.

Аксессуары: Для подключения блока необходим цоколь типа AB (код 18210130) или N (код 18210095), который приобретается отдельно.

Установка и эксплуатация
Монтаж: Устройство можно устанавливать в любом положении. Корпус имеет степень защиты IP00, поэтому при использовании блока без цоколя настоятельно рекомендуется размещать прибор в сухих, проветриваемых местах, обязательно в защитном шкафу управления. Степень защиты IP40 достигается при установке соответствующего цоколя.

Подключение: Перед началом работ обязательно отключите питание! Цоколь для подключения не входит в комплект и приобретается отдельно. Строго соблюдайте правильность подключения фазного и нулевого проводов, а также цепей управления топливными клапанами и фотодатчика согласно схеме на корпусе.

Сброс блокировки: При срабатывании аварийной защиты сначала найдите и устраните причину (например, проверьте подачу топлива, состояние фотодатчика), затем вручную нажмите кнопку Reset на корпусе или используйте внешнее дистанционное устройство.

Обслуживание: Периодически проверяйте состояние контактов, целостность проводки, а также чистоту фотодатчика для стабильной работы.

Режим работы: Блок рассчитан на прерывистый режим работы. Для обеспечения максимального ресурса и безопасности необходимо принудительно останавливать систему (отключать питание блока) не реже одного раза в 24 часа для выполнения встроенной самодиагностики.

Преимущества перед аналогами
Высшая степень безопасности: Ручной/дистанционный сброс блокировки, два независимых предохранительных контакта, мгновенный контроль пламени (250 000 циклов и встроенная защита от перепадов напряжения и короткого замыкания.

Универсальность: Подходит для широкого спектра одноступенчатых жидкотопливных горелок различных производителей (моноблочные горелки, тепловые пушки, паровые котлы и т.д.).

Простота интеграции: Компактные размеры, светодиодная индикация состояния (лампа внутри кнопки сброса) и возможность установки в любом положении облегчают монтаж и диагностику.

Два варианта сброса: Возможность перезапуска как с помощью встроенной кнопки, так и дистанционно (внешним устройством) упрощает эксплуатацию.

Комплектация
Блок управления горением Brahma GR1 (арт. 18049000) – 1 шт.

Краткое руководство по монтажу и эксплуатации (на нескольких языках).

Примечание: цоколь для подключения, фотодатчик и другие аксессуары приобретаются отдельно.

Условия хранения и гарантия
Гарантийный срок: Обычно составляет 6-12 месяцев со дня продажи (уточняйте у продавца) при условии соблюдения правил монтажа и эксплуатации.

Условия хранения: Хранить в сухом, защищённом от прямых солнечных лучей месте при температуре от -20°C до +70°C.

Страна производства: Италия.

Артикулы для заказа
18049000 (основной артикул Brahma)
246.124.023 (альтернативная маркировка Brahma)
