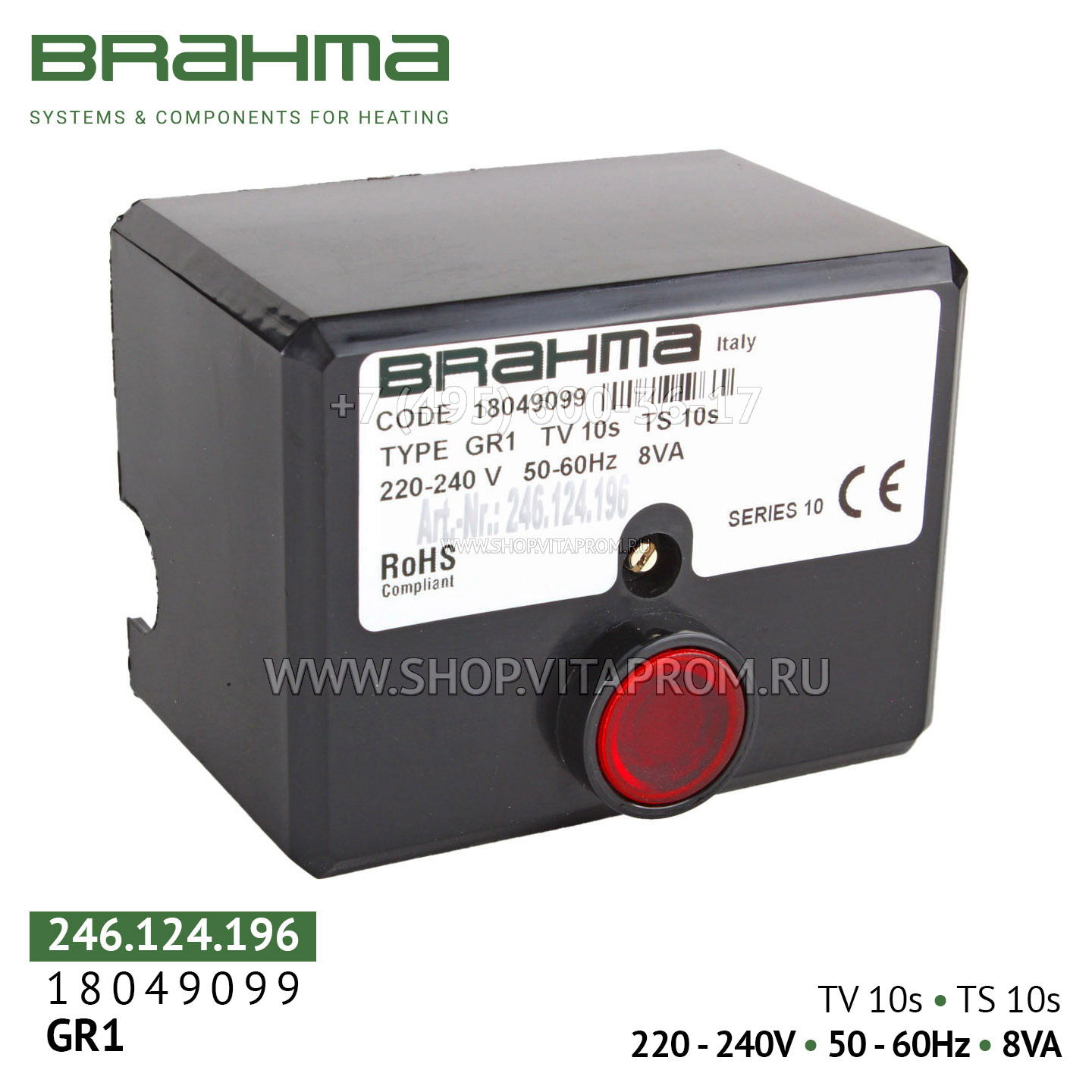

Блок управления горением Brahma GR1, 18049099

Brahma GR1 — это микропроцессорный «менеджер горения» (топочный автомат) для полной автоматизации и безопасной работы одноступенчатых наддувных жидкотопливных (дизельных) горелок, работающих в прерывистом (циклическом) режиме.

Модель GR1 18049099 имеет ключевые временные параметры: время предварительной вентиляции (TV) — 10 секунд, предохранительное время (TS) — 10 секунд. Максимальная производительность горелки — до 30 кг/ч. Расширенный диапазон рабочих температур (до –20°C) обеспечивает использование в холодное время года без дополнительного обогрева котельной.

Область применения:
моноблочные масляные горелки (бытовые и промышленные);
тепловые пушки различной мощности;
паровые котлы и парогенераторы;
промышленные печи, сушильные камеры;
моечные и стиральные машины с электроприводом;
оборудование брендов Riello, Baltur, Weishaupt, Lamborghini и других.

Основные функции и особенности
Надёжный контроль пламени через фотодатчик: обнаружение пламени осуществляется через фотоэлементы FC11, FC13, FC14 или FC14L. Время реакции при потере пламени — менее 1 секунды, что гарантирует моментальное перекрытие подачи топлива при аварии.

Два независимых предохранительных контакта: критически важная функция безопасности. Выход топливного клапана оснащён двумя независимыми контактами, включёнными последовательно, что исключает возможность утечки топлива при неисправности одного из них.

Ручной и дистанционный сброс блокировки: в любой нештатной ситуации контроллер блокируется. Для перезапуска можно использовать встроенную кнопку сброса на корпусе или внешнее дистанционное устройство.

Встроенная защита электроники:
Варистор защищает устройство от скачков напряжения в сети питания.

Внутренний предохранитель на 6.3 А с задержкой защищает от короткого замыкания на выходных цепях (клапаны, трансформатор зажигания, двигатель, сигнал блокировки).

Для дополнительной защиты рекомендуется установить внешний быстродействующий предохранитель на 6.3 А.

Контролируемый перезапуск и самодиагностика: для обеспечения максимальной надёжности необходимо принудительно останавливать горелку не реже одного раза в 24 часа для выполнения встроенной функции самопроверки.

Высокая надёжность и долговечность: ресурс электронных компонентов при максимальной нагрузке составляет более 250 000 операций.

Компактный ударопрочный корпус: изготовлен из термостойкого ударопрочного пластика. Уникальная конструкция с поверхностным монтажом компонентов (SMD) позволила сократить габаритные размеры. Класс защиты IP40 (с установленным цоколем), что защищает устройство от пыли и брызг. Монтаж возможен в любом положении.

Широкий диапазон рабочих температур: стабильная работа при температурах окружающей среды от –20°C до +60°C.

Технические характеристики
Параметр Значение
Модель Brahma GR1
Артикулы 18049099, 246.124.196
Тип горелки Наддувная жидкотопливная, одноступенчатая
Режим работы Прерывистый (с принудительной остановкой для самодиагностики раз в 24 ч)
Максимальная производительность горелки до 30 кг/ч
Напряжение питания 220–240 В AC, 50/60 Гц (по запросу доступна версия 110–120 В)
Потребляемая мощность 8 ВА (при 220–240 В); 4 ВА (при 110–120 В)
Время предварительной вентиляции (tv/tp) 10 секунд
Предохранительное время (ts) 10 секунд
Время реакции на потерю пламени 250 000 операций
Страна производства Италия

Совместимость и замена
Совместимые горелки и оборудование: Brahma GR1 18049099 подходит для широкого спектра одноступенчатых жидкотопливных горелок, используемых в паровых котлах, тепловых пушках, моечных машинах, печах и другом тепловом оборудовании.

Совместимые датчики пламени: фотодатчики FC11, FC13, FC14, FC14L.

Прямая замена: артикулы 18049099 и 246.124.196 являются идентичными и полностью взаимозаменяемыми. Используется в качестве OEM-компонента, в том числе для замены контроллеров FR1GR1 в котлах Ferroli.

Аксессуары: для подключения блока необходим цоколь типа AB или N, который приобретается отдельно.

Установка и эксплуатация
Монтаж: устройство можно устанавливать в любом положении. Корпус имеет степень защиты IP00 (без цоколя) или IP40 (с цоколем). Рекомендуется использовать соответствующий цоколь и размещать блок в сухих, проветриваемых местах, при необходимости в защитном шкафу управления.

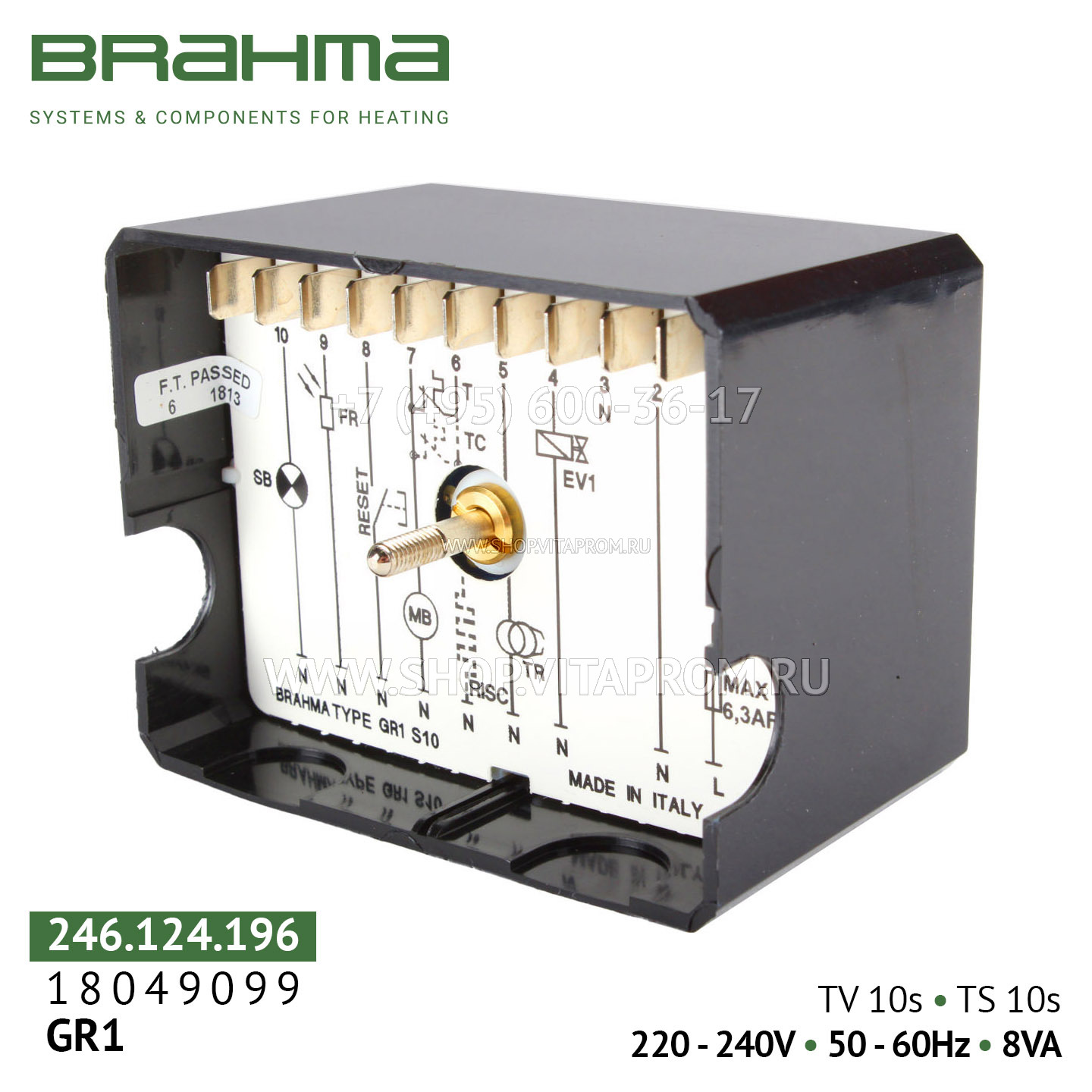

Подключение: перед началом работ обязательно отключите питание! Цоколь для подключения не входит в комплект и приобретается отдельно. Строго соблюдайте правильность подключения фазного и нулевого проводов, а также цепей управления топливными клапанами и фотодатчика согласно схеме на корпусе. Для крепления цоколя рекомендуется использовать винты типа M4.

Сброс блокировки: при срабатывании аварийной защиты найдите и устраните причину (например, проверьте подачу топлива, состояние фотодатчика), затем вручную нажмите кнопку Reset на корпусе или используйте внешнее дистанционное устройство.

Обслуживание: периодически проверяйте состояние контактов, целостность проводки, а также чистоту фотодатчика для стабильной работы.

Режим работы: блок рассчитан на прерывистый режим работы. Для обеспечения максимального ресурса и безопасности необходимо принудительно останавливать систему (отключать питание блока) не реже одного раза в 24 часа для выполнения встроенной самодиагностики.

Преимущества перед аналогами
Высшая степень безопасности: ручной/дистанционный сброс блокировки, два независимых предохранительных контакта, мгновенный контроль пламени (250 000 циклов, встроенная защита от короткого замыкания (предохранитель).

Универсальность: подходит для широкого спектра одноступенчатых жидкотопливных горелок различных производителей.

Простота интеграции: компактные размеры, светодиодная индикация состояния и возможность установки в любом положении облегчают монтаж и диагностику.

Два варианта сброса: возможность перезапуска как с помощью встроенной кнопки, так и дистанционно (внешним устройством) упрощает эксплуатацию.

Комплектация
Блок управления горением Brahma GR1 (арт. 18049099) – 1 шт.
Краткое руководство по монтажу и эксплуатации (на нескольких языках).

Примечание: цоколь для подключения, фотодатчик (FC11/FC13/FC14/FC14L) и другие аксессуары приобретаются отдельно.*

Условия хранения и гарантия
Гарантийный срок: обычно составляет 6–12 месяцев со дня продажи (уточняйте у продавца) при условии соблюдения правил монтажа и эксплуатации.

Условия хранения: хранить в сухом, защищённом от прямых солнечных лучей месте при температуре от –20°C до +70°C.

Страна производства: Италия.

Артикулы для заказа
18049099 (основной артикул Brahma)
246.124.196 (альтернативная маркировка Brahma)
