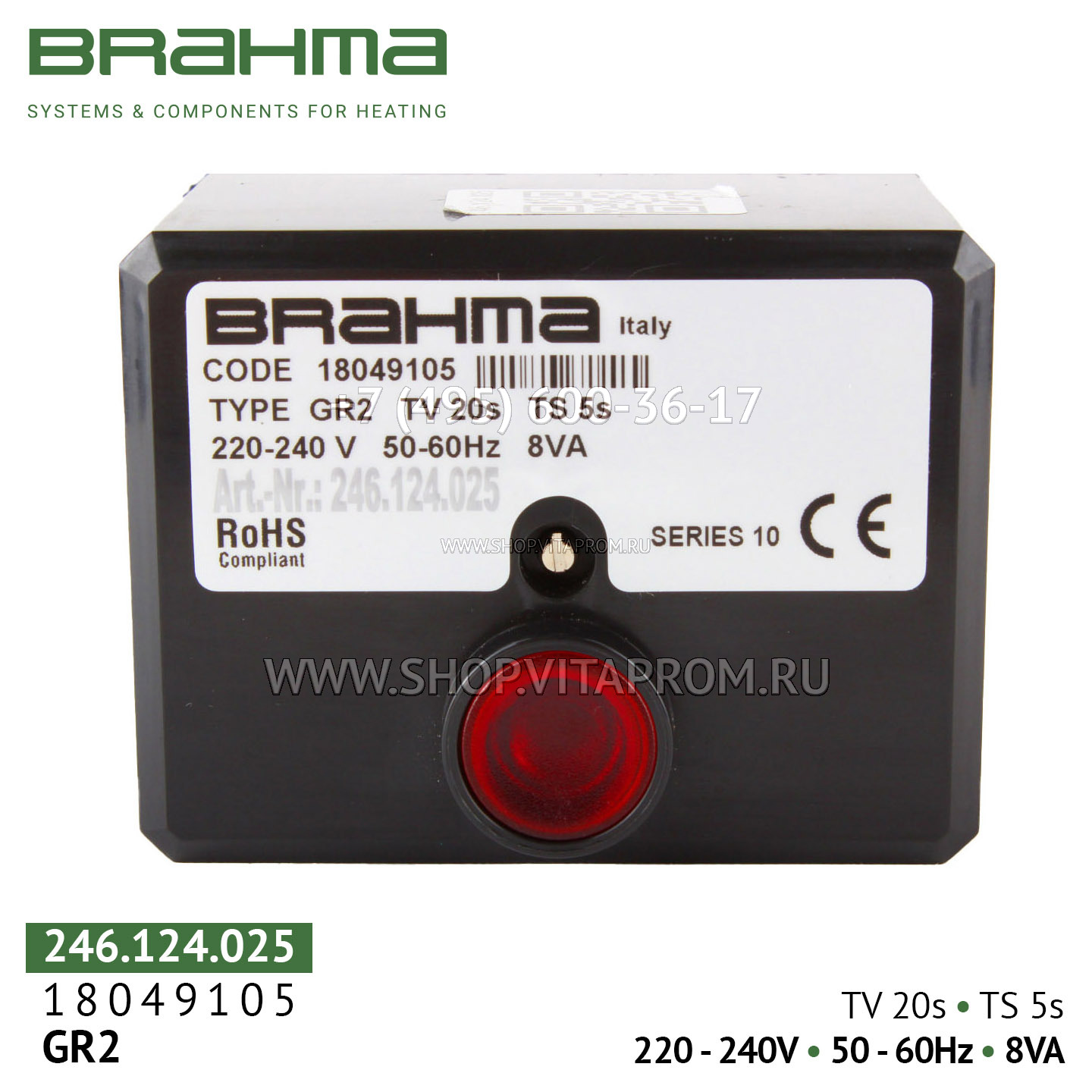

Блок управления горением Brahma GR2, 18049105

Brahma GR2 — это полностью твердотельный микропроцессорный контроллер («менеджер горения») для полной автоматизации и безопасной работы одноступенчатых и двухступенчатых наддувных жидкотопливных (дизельных) горелок, работающих в прерывистом (циклическом) режиме. Модель GR2 18049105 является прямым OEM-аналогом для горелок Baltur и широко применяется в различных типах теплогенерирующего оборудования.

Назначение и область применения
Brahma GR2 18049105 разработан для автоматизации процессов розжига, контроля пламени и безопасной остановки горелок, работающих на дизельном топливе или мазуте. Устройство подходит для одноступенчатых и двухступенчатых горелок (с одиночным пламенем) с прерывистым режимом работы, поддерживает предварительный подогрев топлива или работу без него.

Область применения:
моноблочные дизельные горелки (особенно Baltur);
отопительные и паровые котлы (бытовые и промышленные);
тепловые пушки, генераторы горячего воздуха;
промышленные печи, сушильные камеры;
моечные машины, стиральные машины с электроприводом;
горелки ведущих брендов (Riello, Weishaupt, Lamborghini и других).

Модель GR2 18049105 имеет ключевые временные параметры: время предварительной вентиляции (TV) — 20 секунд, предохранительное время (TS) — 5 секунд. Максимальная производительность горелки — до 30 кг/ч. Корпус изготовлен из ударопрочного и жаростойкого полимерного материала со степенью защиты IP40.

Основные функции и особенности
Управление одноступенчатыми и двухступенчатыми горелками: контроллер обеспечивает полный цикл автоматизации: проверка отсутствия ложного пламени → предварительная вентиляция (20 с) → розжиг → контроль горения → безопасное отключение при исчезновении факела. Поддерживает работу с горелками производительностью до 30 кг/ч.

Два независимых предохранительных контакта: критически важная функция безопасности. Выход топливного клапана оснащён двумя независимыми контактами, включёнными последовательно, что исключает возможность утечки топлива при неисправности одного из них.

Контроль пламени через фотодатчик: обнаружение пламени осуществляется через фотоэлементы FC11, FC13, FC14, FC14L (видимого света). Поддерживаются также датчики FT11, FT13. Время реакции при потере пламени — менее 1 секунды, что гарантирует моментальное перекрытие подачи топлива при аварии.

Ручной и дистанционный сброс блокировки: в любой нештатной ситуации контроллер блокируется. Для перезапуска можно использовать встроенную кнопку сброса с индикатором сбоев на корпусе или внешнее дистанционное устройство.

Встроенная защита электроники:
Варистор защищает устройство от скачков напряжения в сети питания.

Внутренний предохранитель на 6.3 А с задержкой защищает от короткого замыкания на выходных цепях (клапаны, трансформатор зажигания, двигатель, сигнал блокировки).

Для дополнительной защиты рекомендуется установить внешний быстродействующий предохранитель на 6.3 А.

Контролируемый перезапуск и самодиагностика: для обеспечения максимальной надёжности необходимо принудительно останавливать горелку (отключать питание блока) не реже одного раза в 24 часа для выполнения встроенной функции самопроверки. В противном случае блок автоматически инициирует перезапуск.

Высокая надёжность и долговечность: ресурс электронных компонентов при максимальной нагрузке составляет более 250 000 операций.

Компактный ударопрочный корпус: изготовлен из термостойкого ударопрочного пластика. Уникальная конструкция с поверхностным монтажом компонентов (SMD) позволила сократить габаритные размеры. Класс защиты IP40 (с установленным цоколем), что защищает устройство от пыли и брызг. Монтаж возможен в любом положении с фиксацией винтом M4.

Широкий диапазон рабочих температур: стабильная работа при температурах окружающей среды от –20°C до +60°C (по некоторым данным до +60°C).

Соответствие стандартам: модель создана с учётом европейских требований к оборудованию, потребляющему жидкое топливо.

Технические характеристики
Параметр Значение
Модель Brahma GR2
Артикулы 18049105, 246.124.025
Тип горелки Наддувная жидкотопливная, одноступенчатая / двухступенчатая
Режим работы Прерывистый (с принудительной остановкой для самодиагностики раз в 24 ч)
Максимальная производительность горелки до 30 кг/ч
Напряжение питания 220–240 В AC, 50/60 Гц (по запросу доступна версия 110–120 В)
Потребляемая мощность 8 ВА (при 220–240 В); 4 ВА (при 110–120 В)
Время предварительной вентиляции (tv/tp) 20 секунд
Предохранительное время (ts) 5 секунд
Время реакции на потерю пламени 250 000 операций

Совместимость и замена
Совместимые горелки и оборудование: Brahma GR2 18049105 адаптирован для дизельных горелок Baltur и подходит для широкого спектра одноступенчатых и двухступенчатых жидкотопливных горелок, используемых в паровых котлах, тепловых пушках, моечных машинах, печах и другом тепловом оборудовании.

Совместимые датчики пламени: фотодатчики FC11, FC13, FC14, FC14L, FT11, FT13.

Прямая замена: артикулы 18049105 и 246.124.025 являются идентичными и полностью взаимозаменяемыми. Может использоваться как замена устаревших контроллеров серии GR2.

Аксессуары: для подключения блока необходим цоколь типа AB или N, который приобретается отдельно. Для крепления цоколя рекомендуется использовать винты типа M4.

Установка и эксплуатация
Монтаж: устройство можно устанавливать в любом положении. Корпус фиксируется с помощью винта M4. Корпус имеет степень защиты IP40 (с установленным цоколем), что позволяет использовать блок в сухих и умеренно запылённых помещениях без дополнительного защитного кожуха.

Подключение: перед началом работ обязательно отключите питание! Цоколь для подключения не входит в комплект и приобретается отдельно. Строго соблюдайте правильность подключения фазного и нулевого проводов, а также цепей управления топливными клапанами и фотодатчика согласно схеме на корпусе.

Сброс блокировки: при срабатывании аварийной защиты найдите и устраните причину (например, проверьте подачу топлива, состояние фотодатчика), затем вручную нажмите кнопку Reset на корпусе (кнопка со встроенной сигнальной лампой) или используйте внешнее дистанционное устройство.

Обслуживание: периодически проверяйте состояние контактов, целостность проводки, а также чистоту фотодатчика для стабильной работы.

Режим работы: блок рассчитан на прерывистый режим работы. Для обеспечения максимального ресурса и безопасности необходимо принудительно останавливать систему (отключать питание блока) не реже одного раза в 24 часа для выполнения встроенной самодиагностики.

Преимущества перед аналогами
Высшая степень безопасности: ручной/дистанционный сброс блокировки, два независимых предохранительных контакта, мгновенный контроль пламени (250 000 циклов, встроенная защита от короткого замыкания (предохранитель), жаростойкий корпус IP40.

Универсальность: подходит для широкого спектра одноступенчатых и двухступенчатых жидкотопливных горелок различных производителей (особенно Baltur).

Простота интеграции: компактные размеры (85×69×65 мм), светодиодная индикация состояния (лампа внутри кнопки сброса) и возможность установки в любом положении облегчают монтаж и диагностику.

Два варианта сброса: возможность перезапуска как с помощью встроенной кнопки, так и дистанционно (внешним устройством) упрощает эксплуатацию.

Комплектация
Блок управления горением Brahma GR2 (арт. 18049105) – 1 шт.
Краткое руководство по монтажу и эксплуатации (на нескольких языках).

Примечание: цоколь для подключения, фотодатчик (FC11/FC13/FC14/FC14L/FT11/FT13) и другие аксессуары приобретаются отдельно.*

Условия хранения и гарантия
Гарантийный срок: обычно составляет 6–12 месяцев со дня продажи (уточняйте у продавца) при условии соблюдения правил монтажа и эксплуатации.

Условия хранения: хранить в сухом, защищённом от прямых солнечных лучей месте при температуре от –20°C до +70°C.

Страна производства: Италия.

Артикулы для заказа
18049105 (основной артикул Brahma)
246.124.025 (альтернативная маркировка Brahma)
