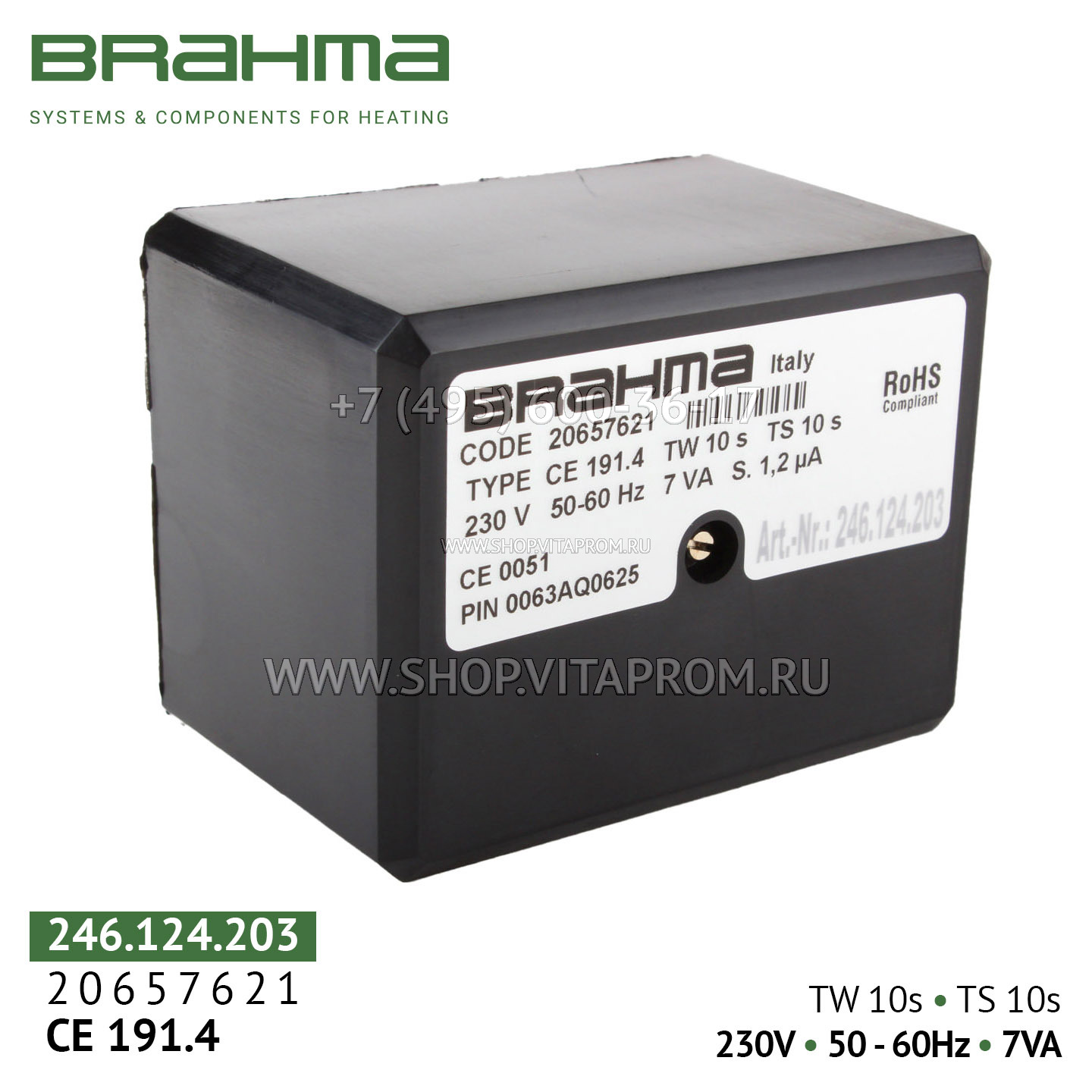

Блок управления горением Brahma CE191.4, 20657621

Brahma CE191.4 — это микропроцессорный контроллер из серии CE, предназначенный для автоматического управления розжигом, контроля пламени и безопасной работы атмосферных газовых горелок (как с вентилятором, так и без него) в прерывистом (циклическом) режиме. Устройство поддерживает модулируемые (прогрессивные) горелки с одним пламенем.

Область применения включает:
газовые отопительные и комбинированные котлы (бытовые и промышленные);
тепловые пушки, генераторы горячего воздуха;
воздухонагреватели, инфракрасные обогреватели;
водонагреватели, технологические печи;
горелки Riello, Baltur, Weishaupt, Lamborghini и других брендов.

Ключевая особенность: электрический сброс (volatile lockout)
Главная отличительная черта этой модели — электрический сброс аварийной блокировки. После аварийной остановки (отсутствие пламени, сбой розжига и т.д.) для перезапуска горелки не требуется вручную нажимать кнопку Reset на корпусе. Достаточно кратковременно отключить и снова подать питание на блок (прервать цепь питания на несколько секунд). Это удобно для систем с дистанционным управлением, где доступ к блоку затруднён.

Временные параметры
Для артикула 20657621 установлены следующие заводские параметры (уточняйте по маркировке на корпусе):

Параметр Значение
Время предварительной вентиляции (tv/tp) 10 секунд
Предохранительное время (ts) 10 секунд
Время ожидания (tw) 10 секунд
Важно: Модель CE191.4 существует в нескольких модификациях с разными временными параметрами. Например, артикул 20658621 имеет tv/tp=30 с, ts=10 с. Перед покупкой обязательно сверьте маркировку на корпусе вашего старого блока с характеристиками нового. Неправильный подбор по времени предвентиляции приведёт к некорректной работе или аварийным блокировкам.

Основные функции и особенности
Полная автоматизация цикла горения: Блок управляет последовательностью: проверка отсутствия ложного пламени → предварительная вентиляция (10 с) → розжиг → контроль горения → безопасное отключение при исчезновении факела.

Ионизационный контроль пламени: Обнаружение пламени через ионизационный электрод (эффект выпрямления). Время реакции при потере пламени — менее 1 секунды, что соответствует требованиям EN 298.

Электрический сброс блокировки (volatile lockout): Перезапуск после аварии выполняется отключением и повторным включением питания. Это удобно для дистанционного управления и исключает необходимость физического доступа к блоку.

Встроенный высоковольтный трансформатор розжига – не требуется внешний блок зажигания.

Автоматическая самопроверка при каждом включении – диагностика ключевых цепей.

Прочный корпус из ударопрочного самозатухающего пластика со степенью защиты IP40, что защищает от пыли и случайных прикосновений. Монтаж возможен в любом положении (на DIN-рейку или винтами).

Высокая надёжность: Ресурс контроллера — более 250 000 циклов включения-выключения при эксплуатации на предельных нагрузках.

Соответствие стандартам: Устройство сертифицировано по европейским директивам и соответствует EN 298:2003 для систем автоматического управления газовыми горелками.

Технические характеристики
Параметр Значение
Модель Brahma CE191.4
Артикулы 20657621, 246.124.203
Номинальное напряжение 220–240 В AC, 50/60 Гц
Потребляемая мощность 7 ВА
Тип горелки Атмосферная газовая (прогрессивная, с вентилятором или без)
Режим работы Прерывистый (остановка не реже 1 раза в 24 ч)
Время предварительной вентиляции (tv/tp) 10 секунд (уточняйте по маркировке)
Предохранительное время (ts) 10 секунд (уточняйте по маркировке)
Время ожидания (tw) 10 секунд (уточняйте по маркировке)
Минимальный ток ионизации 1.2 мкА
Время реакции на потерю пламени 5 мкА).

Сброс блокировки: При срабатывании аварийной блокировки (контроллер перестаёт запускать горелку, светодиод горит красным) найдите и устраните причину неисправности, затем отключите питание на несколько секунд и снова включите. Блок перезапустится автоматически.

Обслуживание: Периодически проверяйте состояние ионизационного электрода, его изоляцию и зазор относительно горелки.

Режим работы: Блок рассчитан на прерывистый режим работы. Для обеспечения максимального ресурса и безопасности необходимо принудительно останавливать систему хотя бы один раз в 24 часа.

Преимущества перед аналогами
Электрический сброс блокировки: Удобство дистанционного перезапуска после аварии без физического доступа к блоку.

Оптимальные временные параметры (10/10/10 с): Идеальный баланс между временем продувки камеры сгорания и безопасностью для горелок с умеренным объёмом топки.

Надёжность: Ресурс более 250 000 циклов, встроенная защита от скачков напряжения.

Безопасность: Электрический сброс + энергонезависимая память об ошибке соответствуют высшим стандартам EN 298.

Удобство монтажа: Встроенный трансформатор розжига, компактный корпус, крепление на DIN-рейку.

Итальянское качество: Компоненты высшего класса, строгий контроль производства.

Комплектация
Блок управления горением Brahma CE191.4 (арт. 20657621) – 1 шт.

Краткое руководство по монтажу и эксплуатации (на нескольких языках).

Примечание: Ионизационный электрод, электрод розжига и цоколь для подключения приобретаются отдельно.

Условия хранения и гарантия
Хранить в сухом, защищённом от прямых солнечных лучей месте при температуре от –20°C до +70°C. Гарантийный срок — 6–12 месяцев со дня продажи (уточняйте у продавца) при условии соблюдения правил монтажа и эксплуатации.

Артикулы для заказа
20657621 (основной артикул Brahma)
246.124.203 (альтернативная маркировка)
