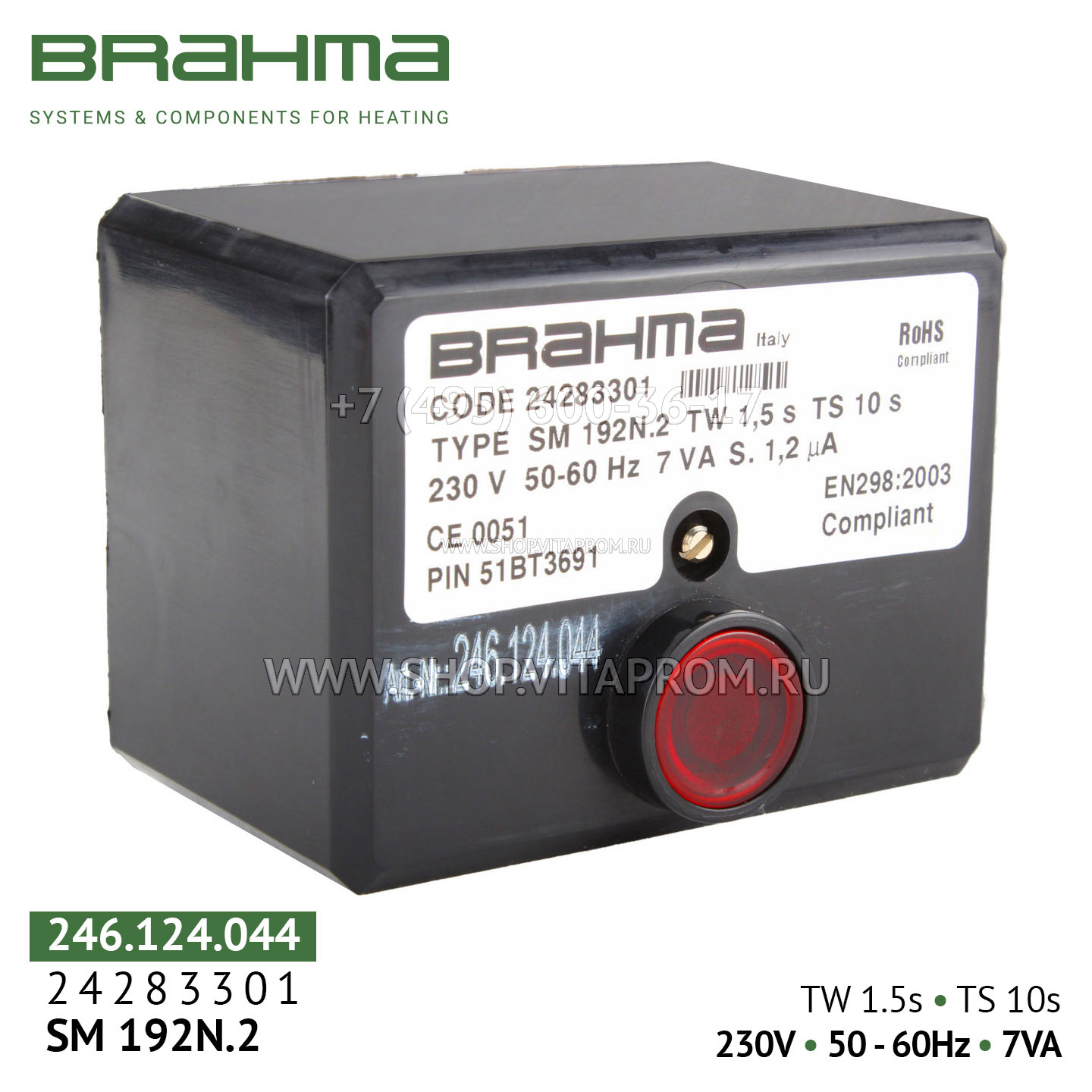

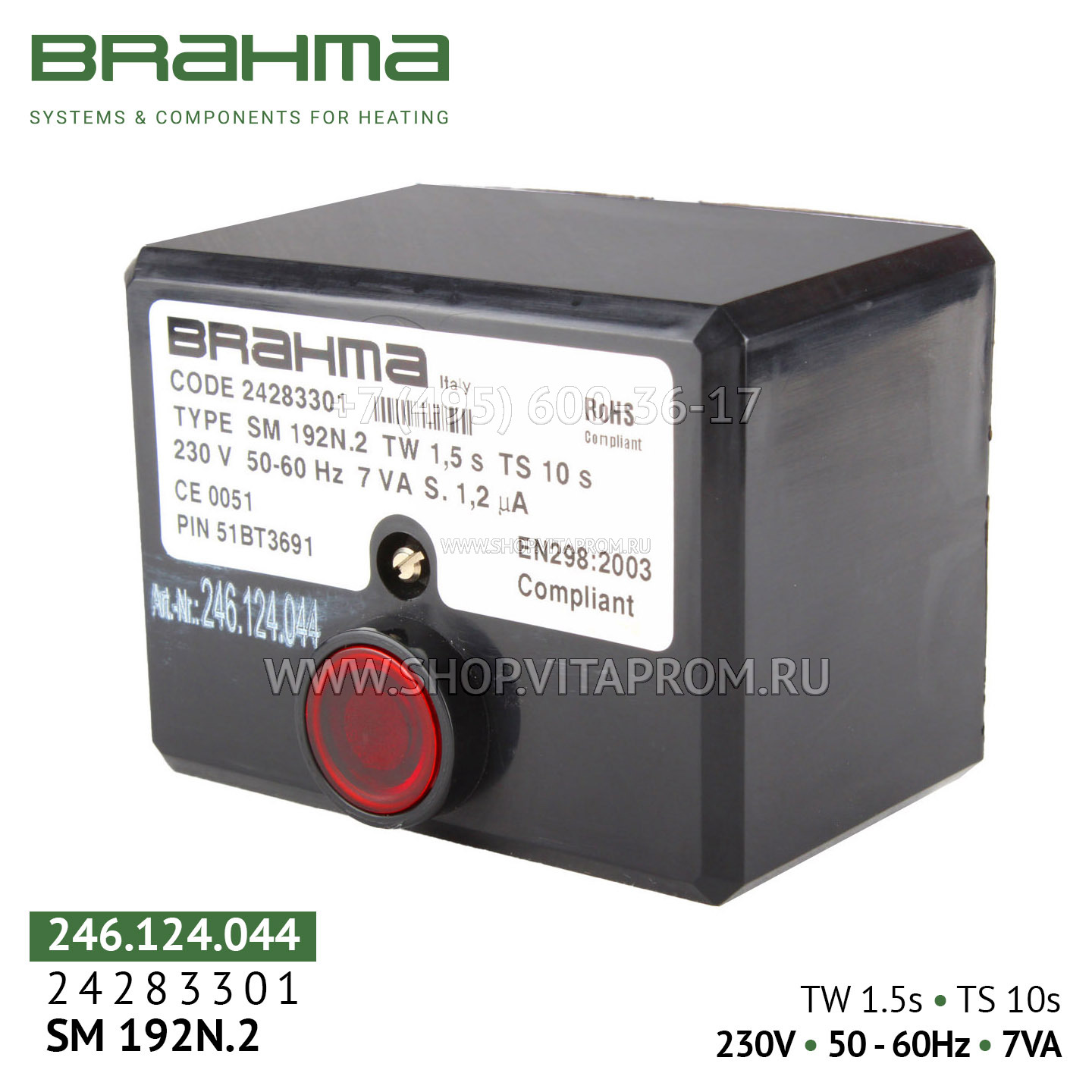

Блок управления горением Brahma SM192N.2, 24283301

Brahma SM192N.2 — это микропроцессорный контроллер («топочный автомат»), предназначенный для автоматического управления розжигом, контроля пламени и безопасной работы атмосферных газовых горелок двухступенчатого типа с прерывистым циклом. Устройство подходит для горелок как с естественной тягой (без вентилятора), так и с принудительной подачей воздуха (с вентилятором в контуре сгорания).

Модель SM192N.2 (арт. 24283301) отличается от SM191 возможностью управления двухступенчатыми горелками, что позволяет работать на двух уровнях мощности (частичная нагрузка и полная нагрузка), обеспечивая экономию топлива и более комфортное регулирование температуры. По временным параметрам данная модификация, как правило, имеет время предварительной вентиляции 1.5 секунды и время ожидания 1.5 секунды (стандарт для большинства SM192N.2), однако перед покупкой рекомендуется сверить фактические значения tv/tp и tw, указанные на корпусе блока.

Область применения включает:
двухступенчатые газовые отопительные котлы (бытовые и промышленные);
тепловые пушки и генераторы горячего воздуха с двухступенчатой модуляцией;
воздухонагреватели, инфракрасные обогреватели;
горелки Riello, Baltur, Weishaupt, Lamborghini двухступенчатого исполнения.

Основные функции и особенности
Управление двухступенчатой горелкой: контроллер обеспечивает последовательный запуск первой и второй ступени мощности, что позволяет оптимизировать расход топлива и поддерживать комфортную температуру без частых включений/выключений.

Полная автоматизация цикла горения: блок самостоятельно выполняет последовательность: проверка отсутствия ложного пламени → предварительная вентиляция → розжиг на первой ступени → выход на полную мощность (при необходимости) → контроль горения → безопасное отключение при исчезновении факела.

Ионизационный контроль пламени: обнаружение пламени через ионизационный электрод (эффект выпрямления). Время реакции при потере пламени — менее 1 секунды, что соответствует требованиям EN 298.

Высокий класс безопасности:

Ручной сброс блокировки – при любой нештатной ситуации (отсутствие пламени, обрыв цепи ионизации, сбой розжига) блок переходит в аварийную блокировку. Перезапуск возможен только после устранения причины и нажатия кнопки Reset.

Энергонезависимая блокировка – даже после кратковременного отключения питания блок остаётся заблокированным, исключая самопроизвольный запуск.

Защита от скачков напряжения – встроенный варистор и предохранитель защищают электронику от перенапряжений и короткого замыкания.

Встроенный высоковольтный трансформатор розжига – упрощает монтаж и снижает количество внешних компонентов.

Высокий ресурс работы: контроллер рассчитан на более 250 000 циклов включения-выключения при эксплуатации на предельных нагрузках.

Прочный корпус из самозатухающего пластика. Монтаж возможен в любом положении (на DIN-рейку или винтами). Класс защиты корпуса – IP00 (требуется установка в защищённом от пыли и влаги месте).

Соответствие стандартам: устройство сертифицировано по европейским директивам и соответствует EN 298:2003.

Технические характеристики (типовые)
Параметр Значение
Модель Brahma SM192N.2
Артикулы 24283301, 246.124.044
Номинальное напряжение 220–230 В AC, 50/60 Гц
Потребляемая мощность 7 ВА
Тип горелки Атмосферная газовая, двухступенчатая
Режим работы Прерывистый (остановка не реже 1 раза в 24 ч)
Время предварительной вентиляции (tv/tp) 1.5 секунды (рекомендуется сверять с маркировкой)
Предохранительное время (ts) 10 секунд
Время ожидания (tw) 1.5 секунды (рекомендуется сверять с маркировкой)
Минимальный ток ионизации 1.2 мкА
Время реакции на потерю пламени 5 мкА).

Сброс блокировки: при срабатывании аварийной блокировки (контроллер перестаёт запускать горелку) нажмите кнопку Reset на корпусе после устранения причины неисправности.

Обслуживание: периодически проверяйте состояние ионизационного электрода, его изоляцию и зазор относительно горелки. Загрязнение или износ могут привести к ложным срабатываниям.

Режим работы: блок рассчитан на прерывистый режим работы. Для обеспечения максимального ресурса и безопасности необходимо принудительно останавливать систему хотя бы один раз в 24 часа.

Преимущества перед аналогами
Двухступенчатое управление: позволяет экономить топливо за счёт работы на частичной нагрузке, снижая количество циклов включения/выключения.

Надёжность: ресурс более 250 000 циклов, подтверждённый производителем.

Безопасность: ручной сброс блокировки + энергонезависимая память об ошибке + защита от перенапряжений соответствуют высшим стандартам EN 298.

Удобство монтажа: встроенный трансформатор розжига и компактный корпус упрощают установку и замену.

Итальянское качество: компоненты высшего класса, строгий контроль на производстве.

Комплектация
Блок управления горением Brahma SM192N.2 (арт. 24283301) – 1 шт.
Краткое руководство по монтажу и эксплуатации (на нескольких языках).

Примечание: ионизационный электрод, электрод розжига и цоколь для подключения приобретаются отдельно.

Условия хранения и гарантия
Хранить в сухом, защищённом от прямых солнечных лучей месте при температуре от –20°C до +70°C. Гарантийный срок — 12 месяцев со дня продажи (уточняйте у продавца) при условии соблюдения правил монтажа и эксплуатации.

Артикулы для заказа
24283301 (основной артикул Brahma)
246.124.044 (альтернативная маркировка)
