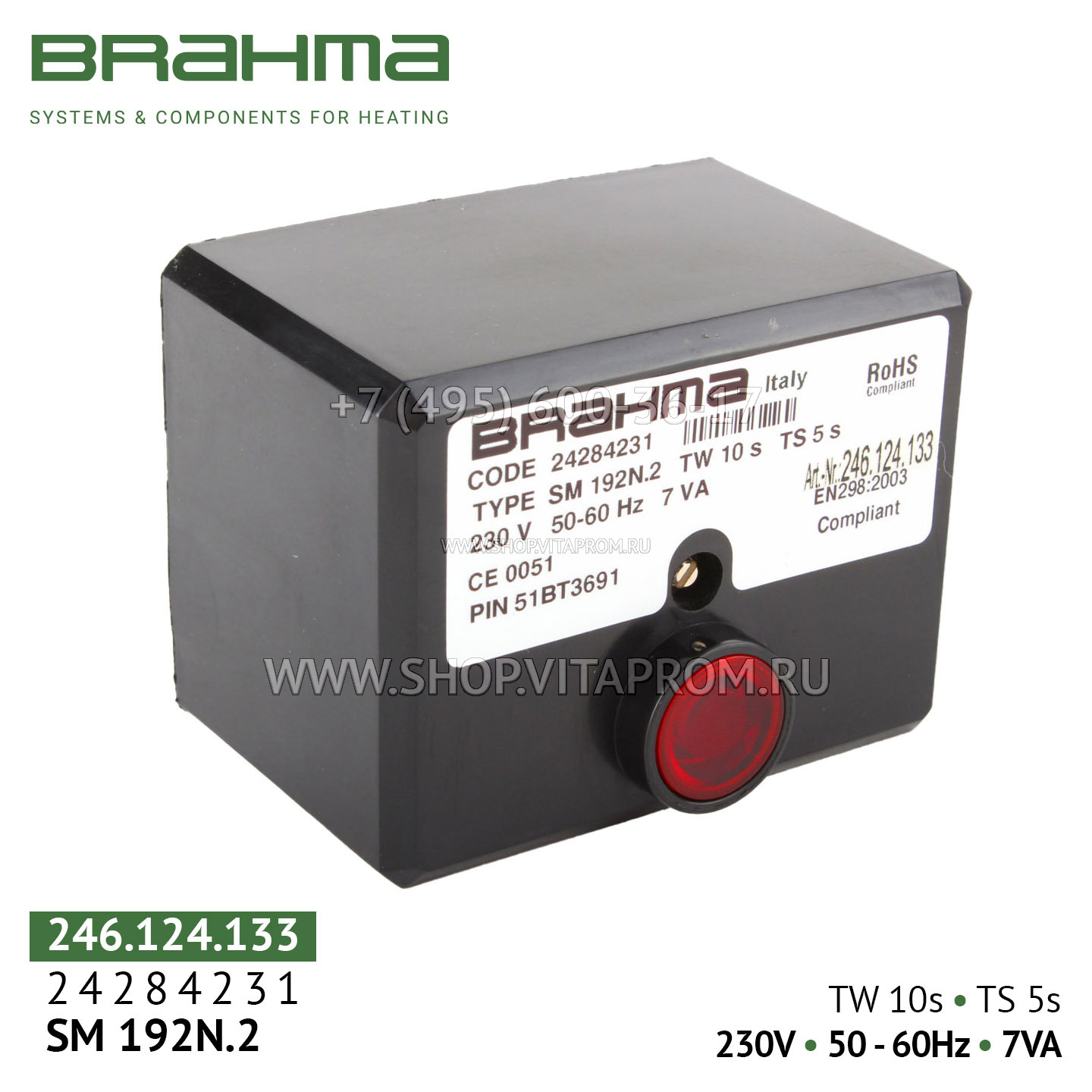

Brahma SM192N.2 — это микропроцессорный контроллер («топочный автомат») для автоматического управления розжигом, контроля пламени и безопасной работы атмосферных газовых горелок двухступенчатого типа. Устройство подходит для горелок как с естественной тягой (без вентилятора), так и с принудительной подачей воздуха (с вентилятором).
Модификация с артикулом 24284231 (и альтернативным 246.124.133) имеет время предварительной вентиляции 10 секунд и время ожидания 10 секунд, что делает её идеальным выбором для оборудования, требующего увеличенной продувки камеры сгорания перед розжигом.
Область применения включает:
двухступенчатые газовые отопительные и комбинированные котлы;
тепловые пушки, генераторы горячего воздуха;
воздухонагреватели, инфракрасные обогреватели;
водонагреватели, технологические печи.
Основные функции и особенности
Управление двухступенчатой горелкой: Контроллер обеспечивает последовательный запуск первой и второй ступени мощности, что позволяет экономить топливо за счёт работы на частичной нагрузке и снижает количество циклов включения/выключения.
Полная автоматизация цикла горения: Блок самостоятельно выполняет последовательность: проверка отсутствия ложного пламени → предварительная вентиляция (10 с) → розжиг на первой ступени → выход на полную мощность → контроль горения → безопасное отключение.
Ионизационный контроль пламени: Обнаружение пламени через ионизационный электрод с быстродействием менее 1 секунды при потере факела.
Высокий класс безопасности:
Ручной сброс блокировки — аварийный перезапуск только после устранения причины и нажатия кнопки Reset.
Энергонезависимая блокировка — исключает самопроизвольный запуск после восстановления питания.
2 независимых предохранительных контакта для резервирования критических цепей.
Встроенный варистор и предохранитель для защиты от скачков напряжения и короткого замыкания.
Встроенный высоковольтный трансформатор розжига (твердотельной конструкции) — упрощает монтаж и снижает количество внешних компонентов.
Высокий ресурс работы: Контроллер рассчитан на более 250 000 циклов включения-выключения.
Самопроверка эффективности: Встроенная функция диагностики собственного состояния.
Соответствие стандартам: Сертифицирован по CE, соответствует EN298:2003 (классификационный код AMCLXN).
Технические характеристики
Параметр Значение
Модель Brahma SM192N.2
Артикулы 24284231, 246.124.133
Номинальное напряжение 230 В AC, 50/60 Гц (-15% / +10%)
Потребляемая мощность 7 ВА (пусковая 10 ВА)
Тип горелки Атмосферная газовая, прогрессивная (двухступенчатая)
Режим работы Прерывистый (остановка не реже 1 раза в 24 ч)
Время предварительной вентиляции (tv/tp) 10 секунд
Предохранительное время (ts) 5 секунд
Время ожидания (tw) 10 секунд
Минимальный ток ионизации 1.2 мкА
Время реакции на потерю пламени 5 мкА).
Сброс блокировки: При срабатывании аварийной блокировки нажмите кнопку Reset на корпусе после устранения причины неисправности.
Обслуживание: Периодически проверяйте состояние ионизационного электрода, его изоляцию и зазор относительно горелки.
Режим работы: Блок рассчитан на прерывистый режим работы. Необходимо принудительно останавливать систему хотя бы один раз в 24 часа для обеспечения максимального ресурса и безопасности.
Преимущества перед аналогами
Двухступенчатое управление: Экономия топлива за счёт работы на частичной нагрузке и снижение количества циклов включения/выключения.
Оптимальное время предвентиляции: 10 секунд — увеличенная продувка для горелок с большим объёмом камеры сгорания или требующих более длительной вентиляции.
Надёжность: Ресурс более 250 000 циклов, встроенная защита от перенапряжений.
Безопасность: Ручной сброс блокировки + энергонезависимая память об ошибке + двойные предохранительные контакты соответствуют высшим стандартам EN298.
Удобство монтажа: Встроенный трансформатор розжига, компактный корпус и вариативность подключения.
Итальянское качество: Компоненты высшего класса и строгий контроль производства.
Комплектация
Блок управления горением Brahma SM192N.2 (арт. 24284231) – 1 шт.
Краткое руководство по монтажу и эксплуатации.
Примечание: Ионизационный электрод, электрод розжига и цоколь для подключения приобретаются отдельно.
Условия хранения и гарантия
Хранить в сухом, защищённом от прямых солнечных лучей месте при температуре от –20°C до +70°C. Гарантийный срок — 6–12 месяцев со дня продажи (уточняйте у продавца) при условии соблюдения правил монтажа и эксплуатации.
Артикулы для заказа
24284231 (основной артикул Brahma)
246.124.133 (альтернативная маркировка)
