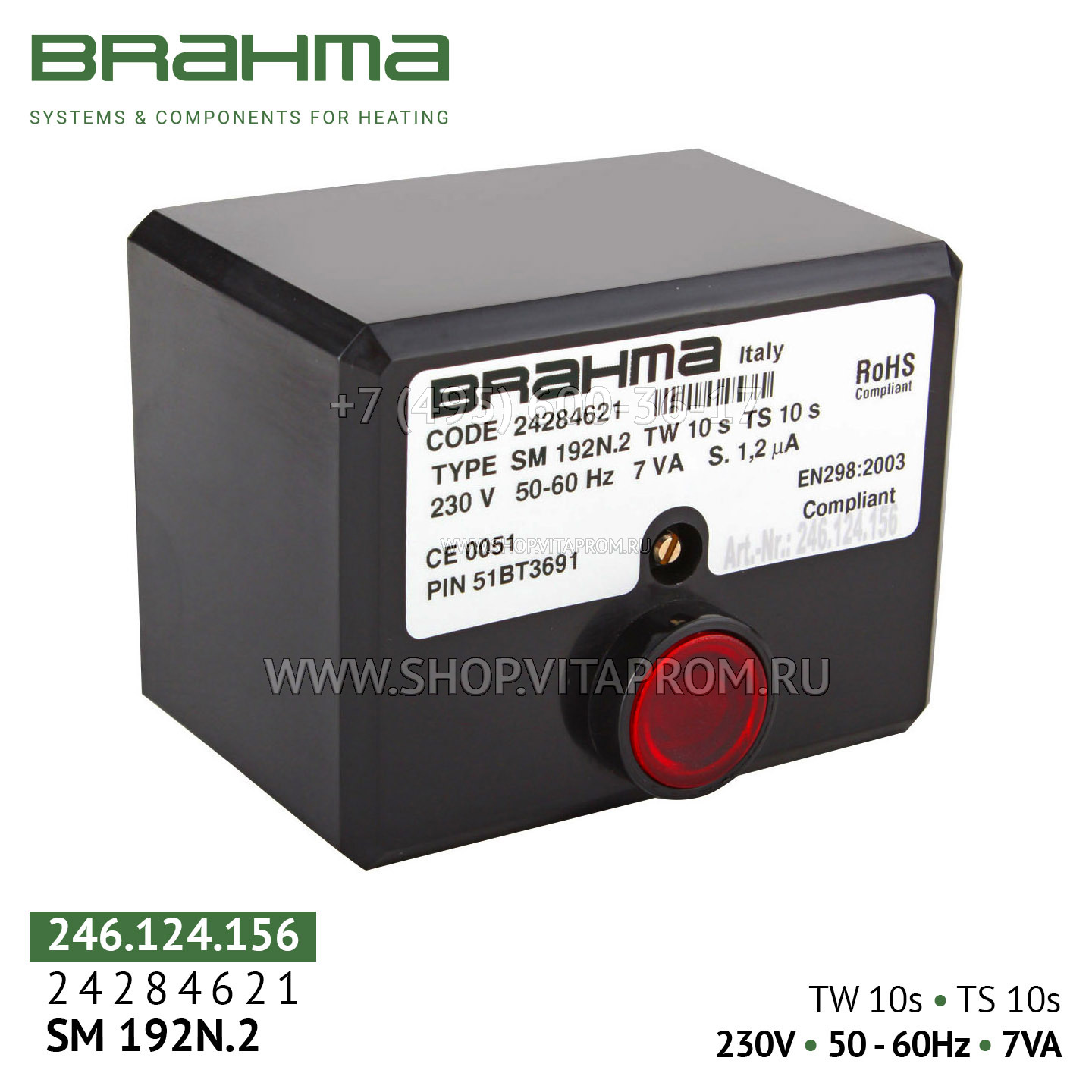

Блок управления горением Brahma SM192N.2, 24284621

Brahma SM192N.2 — это микропроцессорный контроллер («топочный автомат»), предназначенный для автоматического управления розжигом, контроля пламени и безопасной работы атмосферных газовых горелок двухступенчатого типа с прерывистым циклом. Устройство подходит для горелок как с естественной тягой (без вентилятора), так и с принудительной подачей воздуха (с вентилятором в контуре сгорания).

Модель SM192N.2 (арт. 24284621) специально разработана для оборудования, работающего в двухступенчатом режиме (частичная нагрузка / полная нагрузка), что позволяет значительно экономить топливо и снижать количество пусков/остановов.

Область применения включает:
двухступенчатые газовые отопительные и комбинированные котлы (бытовые и промышленные);
тепловые пушки, генераторы горячего воздуха (Master, OKLIMA и др.);
воздухонагреватели, инфракрасные обогреватели;
водонагреватели, технологические печи, сушильные камеры;
горелки Riello, Baltur, Weishaupt, Lamborghini двухступенчатого исполнения.

Основные функции и особенности
Управление двухступенчатой горелкой: Контроллер обеспечивает последовательный запуск первой и второй ступени мощности, оптимизируя расход топлива и обеспечивая плавное регулирование тепловой мощности.
Полная автоматизация цикла горения: Блок самостоятельно выполняет полный цикл: проверка отсутствия ложного пламени → предварительная вентиляция → розжиг на первой ступени → выход на полную мощность (при необходимости) → контроль горения → безопасное отключение при исчезновении факела.
Ионизационный контроль пламени: Обнаружение пламени через ионизационный электрод (эффект выпрямления). Время реакции при потере пламени — менее 1 секунды, что соответствует требованиям EN 298.
Высокий класс безопасности:
Ручной сброс блокировки – при любой нештатной ситуации (отсутствие пламени, обрыв цепи ионизации, сбой розжига) блок переходит в аварийную блокировку. Перезапуск возможен только после устранения причины и нажатия кнопки Reset.
Энергонезависимая блокировка – даже после кратковременного отключения питания блок остаётся заблокированным, исключая самопроизвольный запуск.
Защита от скачков напряжения – встроенный варистор и предохранитель защищают электронику от перенапряжений и короткого замыкания.
Два независимых предохранительных контакта – резервирование критических цепей.
Встроенный высоковольтный трансформатор розжига – упрощает монтаж и снижает количество внешних компонентов.
Высокий ресурс работы: Контроллер рассчитан на более 250 000 циклов включения-выключения при эксплуатации на предельных нагрузках.
Самопроверка эффективности: Встроенная функция диагностики собственного состояния.
Соответствие стандартам: Устройство сертифицировано по европейским директивам (CE) и полностью соответствует EN 298:2003.

Технические характеристики
Параметр Значение
Модель Brahma SM192N.2
Артикулы 24284621, 246.124.156
Номинальное напряжение 220–230 В AC, 50/60 Гц (-15% / +10%)
Потребляемая мощность 7 ВА (пусковая 10 ВА)
Тип горелки Атмосферная газовая, прогрессивная (двухступенчатая)
Режим работы Прерывистый (остановка не реже 1 раза в 24 ч)
Время предварительной вентиляции (tv/tp) Уточняйте по маркировке на корпусе
Предохранительное время (ts) Уточняйте по маркировке на корпусе
Время ожидания (tw) Уточняйте по маркировке на корпусе
Минимальный ток ионизации 1.2 мкА
Время реакции на потерю пламени 5 мкА).

Сброс блокировки: При срабатывании аварийной блокировки (контроллер перестаёт запускать горелку) нажмите кнопку Reset на корпусе после устранения причины неисправности.

Обслуживание: Периодически проверяйте состояние ионизационного электрода, его изоляцию и зазор относительно горелки. Загрязнение или износ могут привести к ложным срабатываниям.

Режим работы: Блок рассчитан на прерывистый режим работы. Для обеспечения максимального ресурса и безопасности необходимо принудительно останавливать систему хотя бы один раз в 24 часа.

Преимущества перед аналогами
Двухступенчатое управление: Экономия топлива за счёт работы на частичной нагрузке, снижение количества пусков/остановов, повышение комфорта.

Надёжность: Ресурс более 250 000 циклов, встроенная защита от перенапряжений.

Безопасность: Ручной сброс блокировки + энергонезависимая память об ошибке + двойные предохранительные контакты соответствуют высшим стандартам EN298.

Удобство монтажа: Встроенный трансформатор розжига, компактный корпус, возможность крепления на DIN-рейку.

Итальянское качество: Компоненты высшего класса, строгий контроль производства.

Комплектация
Блок управления горением Brahma SM192N.2 (арт. 24284621) – 1 шт.
Краткое руководство по монтажу и эксплуатации (на нескольких языках).

Примечание: Ионизационный электрод, электрод розжига и цоколь для подключения приобретаются отдельно.

Условия хранения и гарантия
Хранить в сухом, защищённом от прямых солнечных лучей месте при температуре от –20°C до +70°C. Гарантийный срок — 12 месяцев со дня продажи (уточняйте у продавца) при условии соблюдения правил монтажа и эксплуатации.

Артикулы для заказа
24284621 (основной артикул Brahma)
246.124.156 (альтернативная маркировка)
