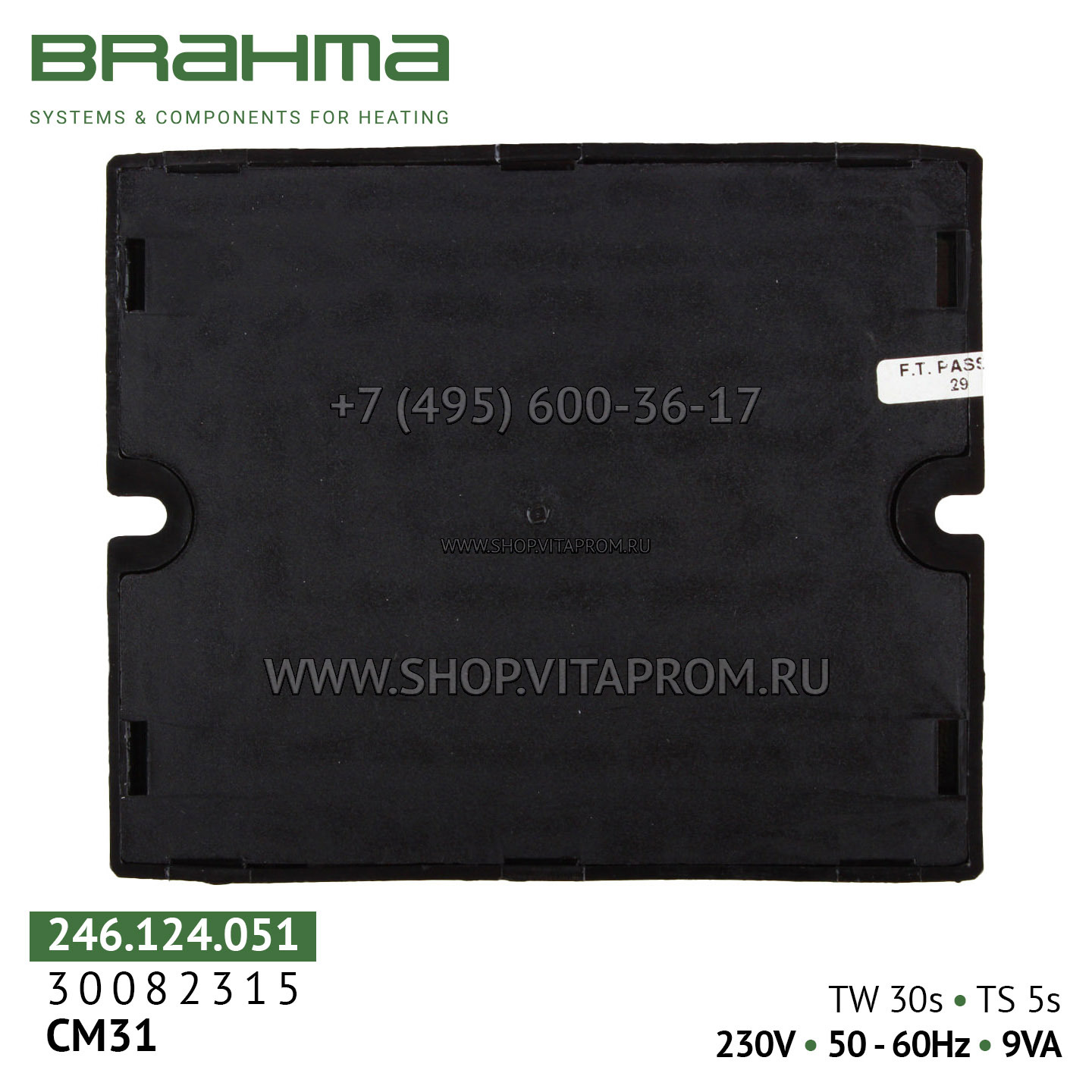

Brahma CM31 (арт. 30082315 / 246.124.051) — это менеджер горения для прогрессивных (модулируемых) атмосферных газовых горелок. Он полностью автоматизирует процессы розжига, контроля и безопасного отключения горелки, гарантируя стабильную и долговечную работу вашего отопительного оборудования.
Назначение и сфера применения
Идеальный выбор для автоматизации газового оборудования, где требуется высокая надежность и безопасность.
Тип горелки: Прогрессивные (модулируемые) атмосферные газовые горелки.
Конструкция: Подходит для горелок с естественной тягой или с принудительной подачей воздуха (вентилятором) в контуре сгорания.
Оборудование: Успешно применяется в комбинированных и отопительных котлах, тепловых пушках и генераторах горячего воздуха, водонагревателях, пароконвектоматах, а также в духовых шкафах и варочных панелях.
Режим работы: Прерывистый цикл, что подразумевает возможность остановки системы не реже одного раза в 24 часа для планового обслуживания и самодиагностики.
Ключевые функции
Модель CM31 объединяет в себе ряд решений, обеспечивающих безопасность и надежность вашего газового оборудования.
Ручной сброс аварийной блокировки: Главная особенность. При любой нештатной ситуации (отсутствие пламени, сбой розжига и т.д.) блок переходит в аварийное состояние. Перезапуск возможен только вручную, нажатием на кнопку Reset на корпусе, после того как причина неисправности будет устранена. Это исключает риск самопроизвольного запуска горелки и соответствует высшему классу безопасности.
Ионизационный контроль пламени: Надежный метод обнаружения пламени, основанный на его выпрямляющих свойствах. Время реакции на его потерю составляет менее 1 секунды, что гарантирует мгновенное перекрытие подачи газа для предотвращения аварийных ситуаций.
Двойная защита газового клапана: Оснащен двумя независимыми предохранительными контактами, включенными последовательно в цепь управления газовым клапаном. Это дублирование критически важно для предотвращения утечек газа при неисправностях электроники.
Высокая надежность и ресурс работы: Надежная конструкция обеспечивает свыше 250 000 рабочих циклов. Благодаря микропроцессорному управлению с функцией самодиагностики и встроенному варистору для защиты от скачков напряжения, устройство гарантирует долговечную и безотказную работу даже в интенсивных условиях эксплуатации.
Встроенный высоковольтный трансформатор розжига: Не требует дополнительных внешних блоков для зажигания, что упрощает схему подключения и монтаж.
Вспомогательный контакт: Предназначен для систем с прерывистым управлением, например, для розжига малой мощности или управления главным газовым клапаном.
Соответствие стандартам: Устройство сертифицировано в соответствии с европейским стандартом EN 298:2003 (классификационный код FMCLXN), что подтверждает его пригодность для систем автоматического управления и контроля пламени газовых горелок.
Основные технические характеристики
Параметр Значение
Номинальное напряжение 230 В AC, 50/60 Гц (доступна версия на 110-120 В по запросу)
Потребляемая мощность 9 ВА
Время предварительной вентиляции (tv/tp) 30 секунд
Предохранительное время (ts) 5 секунд
Время ожидания (tw) 30 секунд
Минимальный ток ионизации 1.2 мкА
Сброс блокировки Ручной (кнопка на корпусе)
Встроенный трансформатор розжига 20 кВ
Наличие цоколя Нет (приобретается отдельно)
Класс защиты корпуса IP00 (требует установки в защитном шкафу управления)
Рабочая температура от -20°C до +60°C
Относительная влажность макс. 95% при 40°C
Габариты (Ш×В×Г) 116 × 96 × 36 мм
Вес 0.17 кг
Гарантийный срок 6 месяцев
Важно! Учитывая низкий класс защиты корпуса (IP00), настоятельно рекомендуется устанавливать прибор в сухом, проветриваемом месте, в защищенном шкафу управления, чтобы исключить попадание пыли и влаги, которые могут привести к выходу устройства из строя. Также блок поставляется без цоколя, который необходимо приобретать отдельно. Схема подключения нанесена на корпус.
Преимущества выбора Brahma CM31
Высший уровень безопасности: Ручной сброс блокировки, мгновенный контроль пламени и два независимых предохранительных контакта на газовом клапане.
Надежность и долговечность: Итальянское качество Brahma, ресурс >250 000 циклов и встроенная защита от перепадов напряжения.
Универсальность применения: Совместим с широким спектром прогрессивных атмосферных горелок, включая оборудование ведущих брендов и различные типы теплогенерирующего оборудования.
Простота интеграции: Компактные размеры и стандартное подключение облегчают монтаж и быструю замену устройства.
Артикулы для заказа: 30082315, 246.124.051
