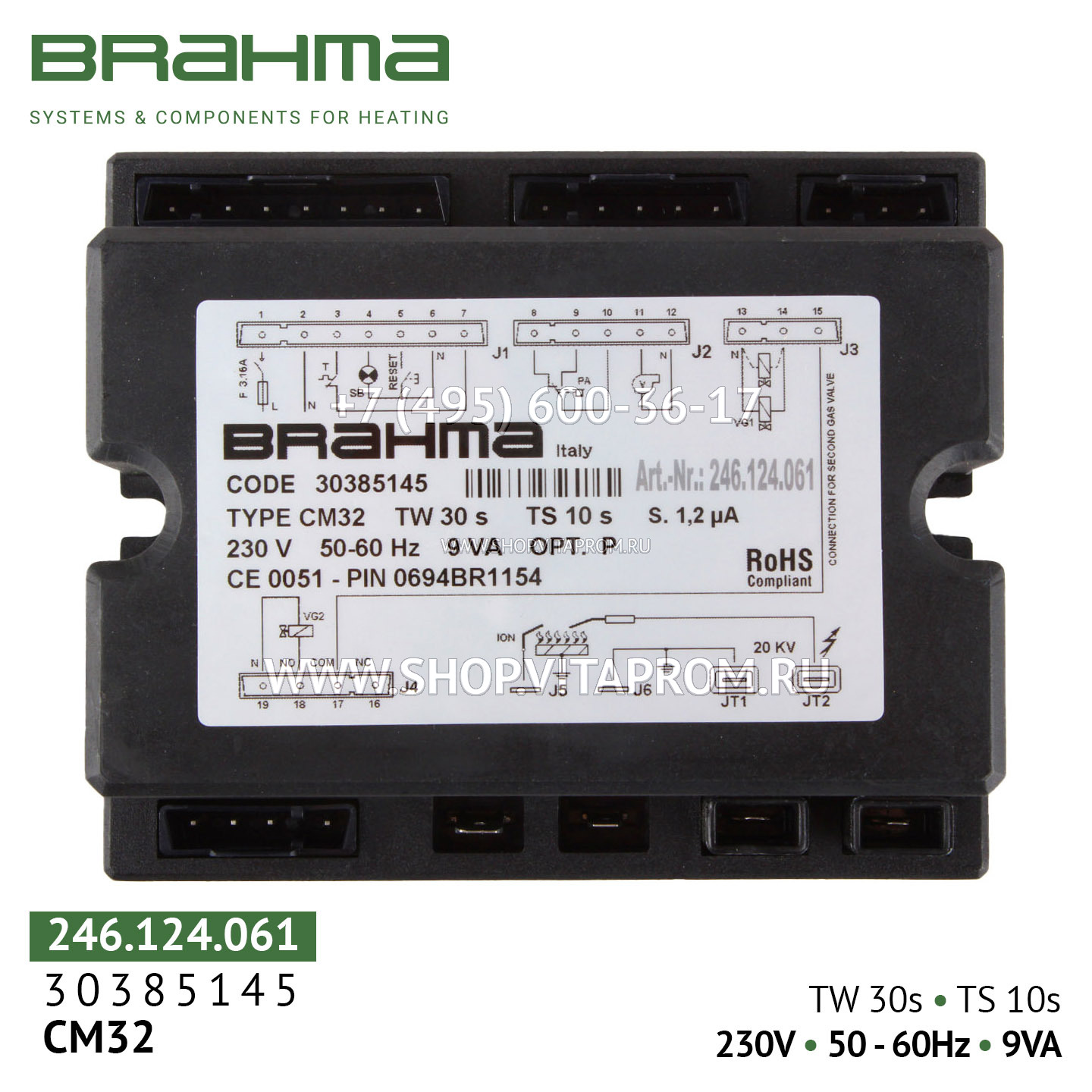

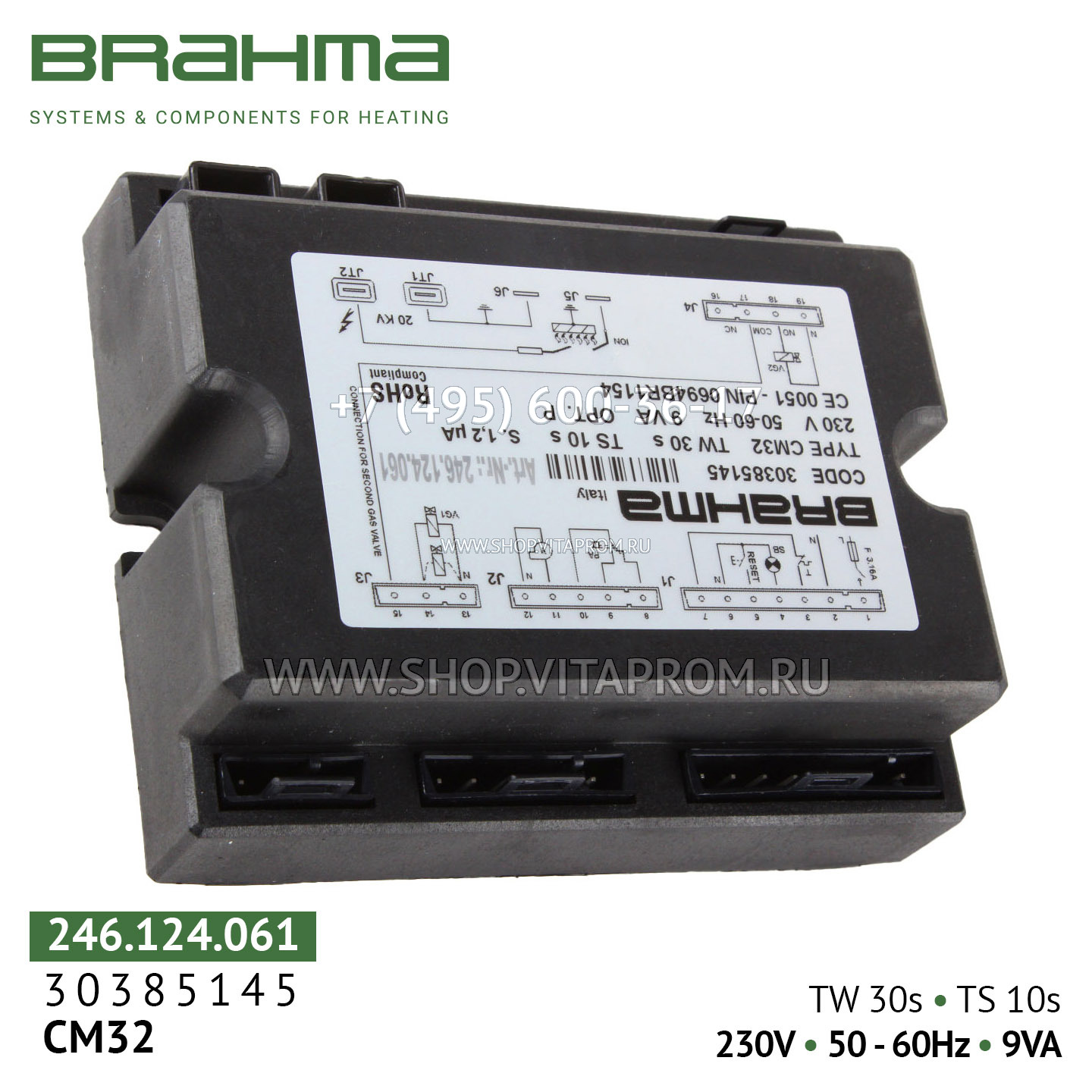

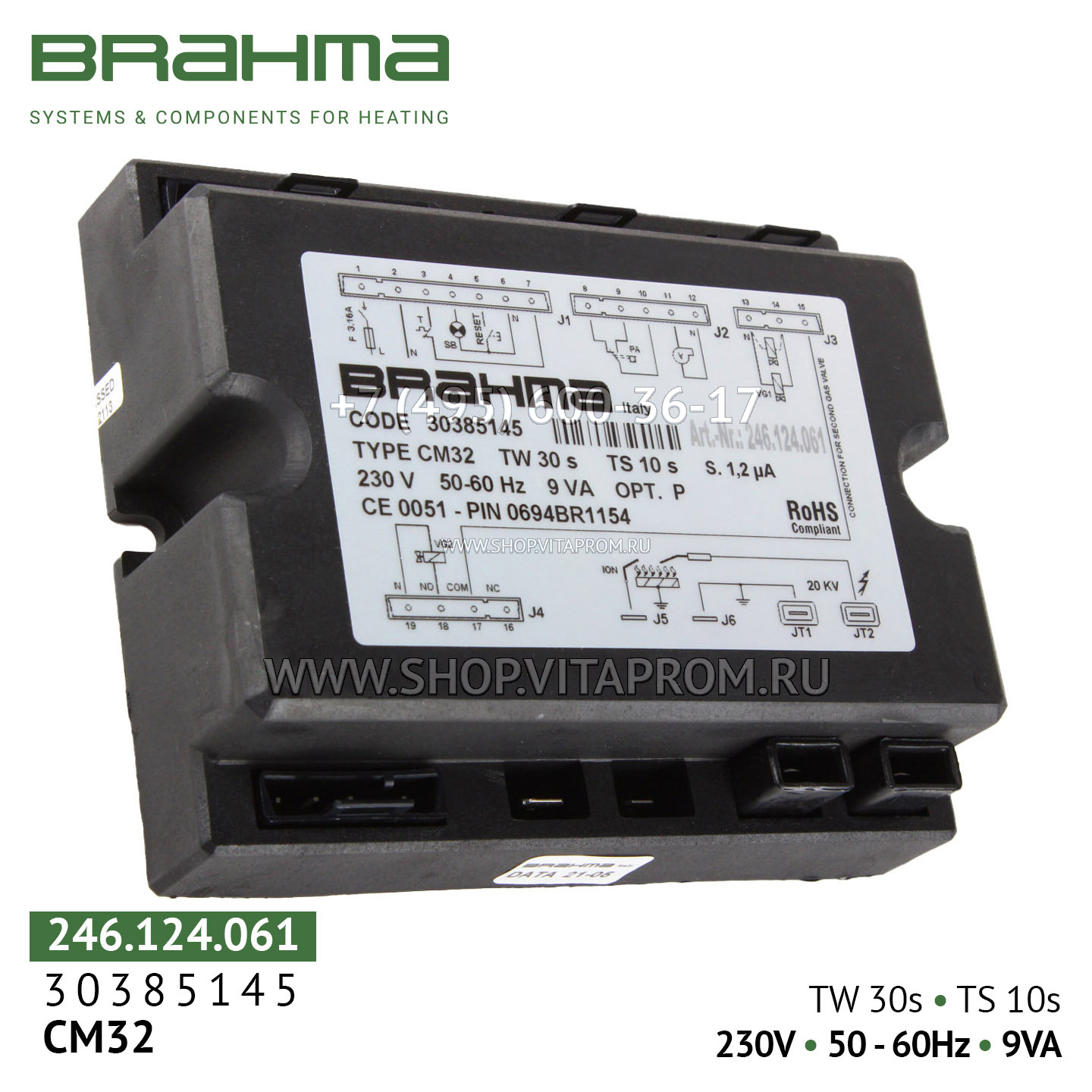

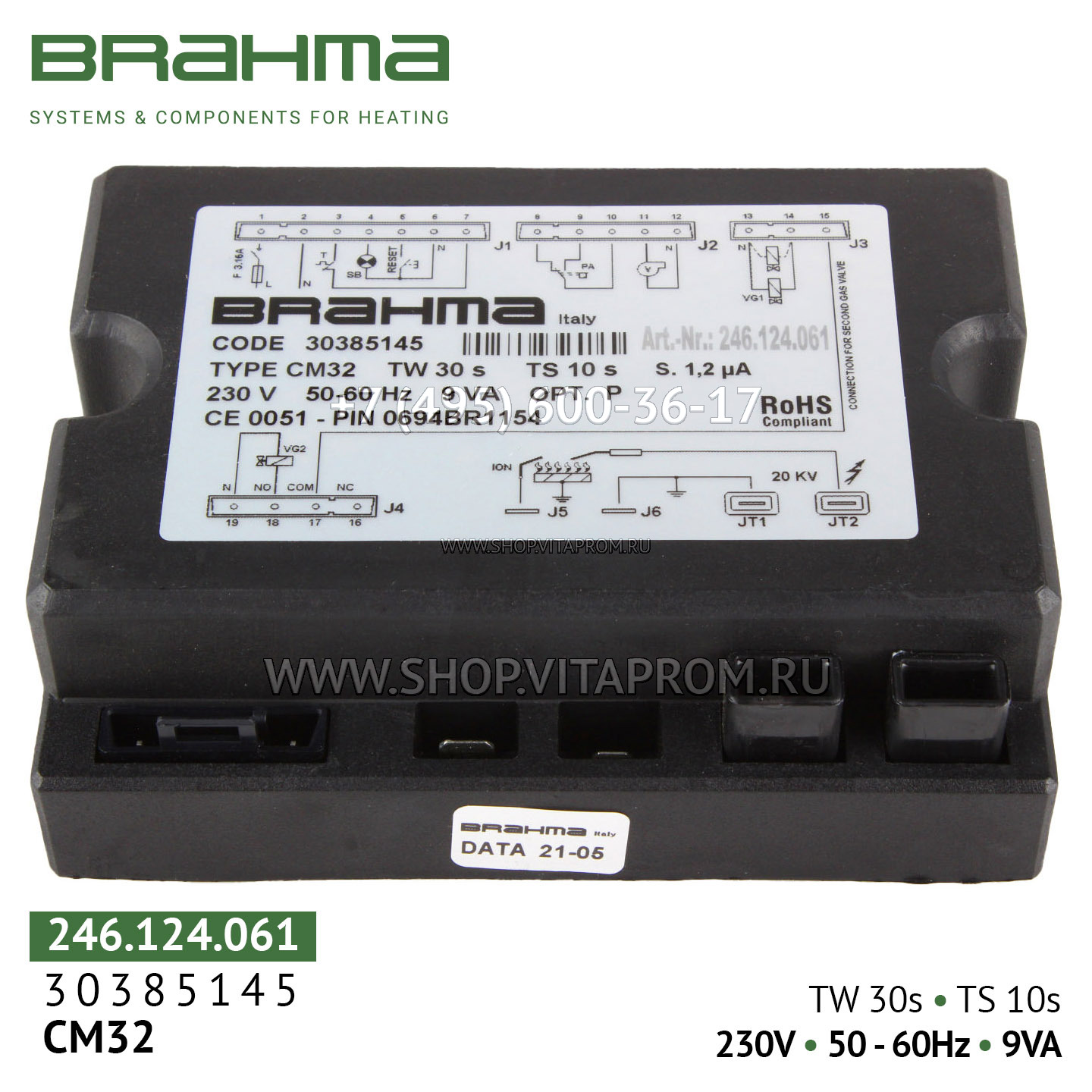

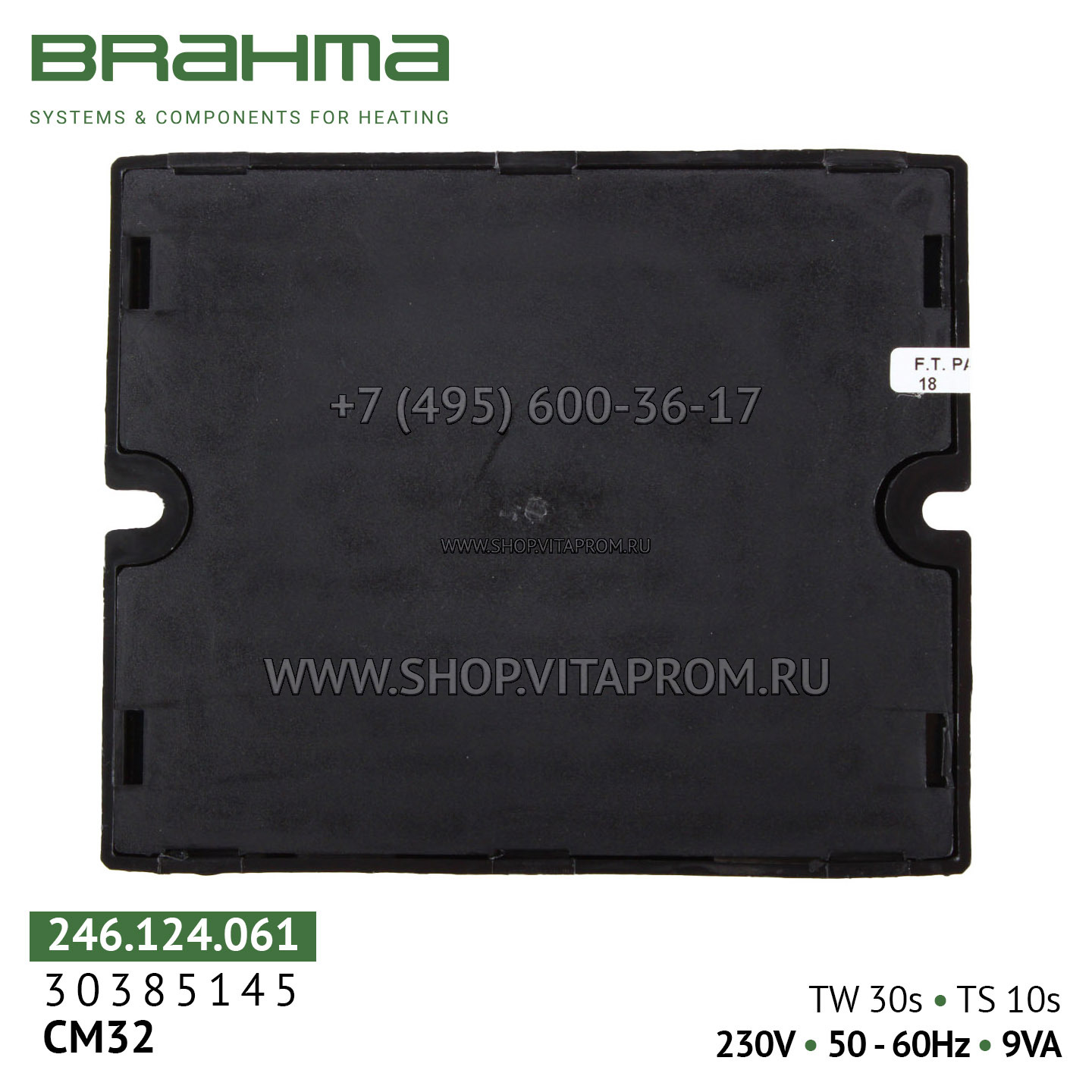

Блок управления горением Brahma CM32, 30385145

Brahma CM32 — полностью твердотельный микропроцессорный контроллер, предназначенный для полной автоматизации, надёжного контроля и обеспечения максимальной безопасности атмосферных газовых горелок прогрессивного (модулируемого) типа с вентилятором, работающих в прерывистом (циклическом) режиме. Он разработан для управления двумя электромагнитными клапанами и подходит для широкого спектра теплогенерирующего оборудования.

Назначение и область применения
Brahma CM32 (30385145) идеально подходит для автоматизации газового оборудования, где требуется высокая надёжность и безопасность. «Топочный автомат» CM32 используется в:
газовых отопительных и комбинированных котлах (бытовых и промышленных);
тепловых пушках (например, популярных моделях Master BV70, BV110, BV170, BV290, B230, B360 и OKLIMA);
генераторах горячего воздуха, пароконвектоматах, радиаторных трубчатых нагревателях и водонагревателях;
промышленных печах, инфракрасных (ИК) обогревателях;
горелках ведущих брендов (Riello, Baltur, Weishaupt, Lamborghini и других).

Важная информация о временных параметрах
Модель CM32 выпускается в нескольких модификациях, которые различаются временем предварительной вентиляции (tv/tp), предохранительным временем (ts) и временем ожидания (tw). Для артикула 30385145 параметры предустановлены производителем. Перед покупкой обязательно сверьте маркировку на корпусе вашего старого блока с характеристиками нового. Для данной модификации установлены следующие параметры:
tv/tp (время предварительной вентиляции): 30 секунд
ts (предохранительное время): 10 секунд
tw (время ожидания): 30 секунд

Уточняйте актуальные значения у продавца или по маркировке на корпусе. Несоответствие параметров приведёт к некорректной работе или аварийным блокировкам.

Основные функции и особенности
Энергонезависимая (аппаратная) блокировка с ручным сбросом: Ключевая особенность серии CM. При любой нештатной ситуации (отсутствие пламени, сбой розжига) устройство автоматически блокируется. Перезапуск возможен только вручную, нажатием кнопки Reset на корпусе после устранения причины. Это исключает риск самопроизвольного включения горелки и соответствует высшему классу безопасности.

Мгновенный ионизационный контроль пламени: Обнаружение пламени основано на его выпрямляющих свойствах. Время реакции на потерю пламени составляет менее 1 секунды, что гарантирует моментальное перекрытие подачи газа для предотвращения аварийных ситуаций.

Два независимых предохранительных контакта: Критически важная функция безопасности. Выход газового клапана оснащён двумя независимыми контактами, включенными последовательно, что обеспечивает резервирование и исключает возможность утечки газа при неисправности одного из них.

Высокая надёжность и ресурс работы: Ресурс электронных компонентов составляет не менее 250 000 операций при максимальной нагрузке, что гарантирует долговечность даже в интенсивных условиях эксплуатации.

Встроенный мощный высоковольтный трансформатор розжига: Обеспечивает стабильное и надёжное воспламенение топливно-воздушной смеси (20 кВ, 25 Гц) без необходимости приобретения и установки дополнительного внешнего блока зажигания.

Вспомогательный контакт: Предназначен для систем с прерывистым питанием, например, для розжига малой мощности или управления главным газовым клапаном. Важно: Этот контакт не изолирован от основного напряжения питания усиленной изоляцией, поэтому не подходит для управления цепями сверхнизкого напряжения (SELV).

Встроенная защита электроники: Прочный корпус из огнестойкого пластика эффективно защищает внутреннюю электронику от пыли, грязи и механических воздействий. Встроенный варистор и предохранитель защищают устройство от скачков напряжения и короткого замыкания на выходах (клапаны, вентилятор, сигнал блокировки).

Соответствие международным стандартам: Полностью соответствует европейским стандартам безопасности EN298:1993 и EN298:2003 (классификационный код FMCLXN), а также имеет сертификат CE.

Технические характеристики
Ниже приведены точные параметры для данной модели, которые следует учитывать при подборе или замене блока управления.

Параметр Значение
Модель Brahma CM32
Артикулы 30385145, 246.124.061
Номинальное напряжение питания 230 В AC, 50/60 Гц (по запросу доступна версия 110-120 В)
Потребляемая мощность 2.5 ВА
Тип горелки Атмосферная, прогрессивная (модулируемая), газ, с вентилятором
Режим работы Прерывистый (с остановкой не реже 1 раза в 24 часа для самодиагностики)
Время предварительной вентиляции (tv/tp) 30 секунд
Предохранительное время (ts) 10 секунд
Время ожидания (tw) 30 секунд
Время реакции на потерю пламени 250 000 операций
Важно: Класс защиты IP00 означает, что устройство не имеет встроенной защиты от пыли и влаги. Для обеспечения надёжной и безопасной эксплуатации его обязательно следует устанавливать внутри защитного шкафа управления с минимальной степенью защиты IP20.

Совместимость и замена
Совместимые горелки и оборудование: Brahma CM32 подходит для широкого спектра прогрессивных газовых горелок с вентилятором, включая оборудование брендов Riello, Baltur, Weishaupt, Lamborghini.

Прямая замена: артикулы 30385145 и 246.124.061 являются идентичными и полностью взаимозаменяемыми.

Аксессуары: для подключения необходим цоколь типа Microflat (например, арт. 16023008), который приобретается отдельно. Схема подключения нанесена на корпус устройства.

Установка и эксплуатация
Монтаж: устройство можно устанавливать в любом положении. Из-за класса защиты IP00 настоятельно рекомендуется размещать прибор в сухих, проветриваемых местах, обязательно в защитном кожухе/шкафу управления, исключающем попадание пыли и влаги.

Подключение: перед началом работ обязательно отключите питание! Строго соблюдайте правильность подключения фазного и нулевого проводов, а также цепей управления газовым клапаном и датчика пламени согласно схеме на корпусе. Для надёжного соединения предусмотрены разъёмы типа Molex.

Первичный запуск: перед пуском убедитесь, что камера сгорания провентилирована, ионизационный электрод установлен правильно и обеспечивает стабильный ток сигнала (рекомендуется >5 мкА для надёжной работы).

Сброс аварийной блокировки: при срабатывании аварийной блокировки (контроллер перестаёт запускать горелку, светодиод горит красным) найдите и устраните причину (например, проверьте подачу газа, состояние электрода и т.д.), затем вручную нажмите кнопку Reset на корпусе.

Обслуживание: периодически проверяйте состояние контактов, целостность проводки, а также чистоту и положение ионизационного электрода. Загрязнение или износ датчика пламени могут привести к ложным срабатываниям защиты.

Режим работы: блок рассчитан на прерывистый режим работы. Для обеспечения максимального ресурса и безопасности необходимо принудительно останавливать систему хотя бы один раз в 24 часа для выполнения встроенной самодиагностики.

Преимущества перед аналогами
Высшая степень безопасности: ручной сброс блокировки (энергонезависимая блокировка), два независимых предохранительных контакта, мгновенный контроль пламени (менее 1 с) и соответствие строгим европейским стандартам.

Высокая универсальность: подходит для широкого спектра прогрессивных газовых горелок с вентилятором от различных производителей.

Надёжность и долговечность: итальянское качество Brahma, ресурс >250 000 циклов и встроенная защита от перепадов напряжения и короткого замыкания.

Экономичность и комфорт: прогрессивное (модулируемое) управление мощностью оптимизирует расход топлива и снижает количество пусков/остановов горелки.

Простота интеграции: компактные размеры и стандартные интерфейсы облегчают монтаж и замену устройства.

Комплектация
Блок управления горением Brahma CM32 (арт. 30385145) – 1 шт.

Краткое руководство по монтажу и эксплуатации.

Примечание: Цоколь для подключения, ионизационный электрод и электрод розжига приобретаются отдельно.

Условия хранения и гарантия
Гарантийный срок: обычно составляет 6-12 месяцев со дня продажи (уточняйте у продавца) при условии соблюдения правил монтажа и эксплуатации.

Условия хранения: хранить в сухом, защищённом от прямых солнечных лучей месте при температуре от -20°C до +70°C.

Артикулы для заказа
30385145 (основной артикул Brahma)
246.124.061 (альтернативная маркировка Brahma)
