Блок управления горением Brahma CE391.4, 30658621

Brahma CE391.4 (30658621) — «топочный автомат» из серии EUROBOX, предназначенный для полной автоматизации и обеспечения высочайшей безопасности атмосферных газовых горелок с вентилятором, работающих в прерывистом (циклическом) режиме. Устройство идеально подходит как для одноступенчатых, так и для двухступенчатых горелок с одиночным пламенем.

Назначение и области применения
Brahma CE391.4 — это ключевой компонент для интеллектуального управления, отвечающий за весь процесс розжига, поддержания и безопасного отключения газовой горелки. Он применяется в широком спектре теплогенерирующего оборудования:

Отопительные и комбинированные котлы (включая модели Panrad).

Генераторы теплого воздуха и тепловые пушки.
Пароконвектоматы и промышленные печи.
Радиаторные трубчатые нагреватели и водонагреватели.
Инфракрасные (ИК) нагреватели и другое климатическое оборудование.

Модель совместима с горелками ведущих брендов: Riello, Weishaupt, Giersch, Baltur, Lamborghini и других.

Основные функции и особенности
Электрический сброс (Volatile Lockout): Главная особенность данной модификации. В отличие от блоков с ручным сбросом (кнопкой Reset), после аварийной остановки для перезапуска горелки достаточно кратковременно отключить и снова подать питание. Это крайне удобно для систем с дистанционным управлением и упрощает эксплуатацию в труднодоступных местах.

Мощный встроенный розжиг: Оснащен полностью твердотельным трансформатором зажигания с напряжением 20 кВ, обеспечивающим надежное воспламенение топливно-воздушной смеси.

Надежный контроль пламени: Безопасность системы построена на ионизационном методе. Контроллер мгновенно реагирует на угасание факела — время отклика составляет менее 1 секунды.

Автоматическая самодиагностика: При каждом включении устройство проводит внутреннюю проверку всех ключевых компонентов (усилителя сигнала пламени, реле контроля воздуха и др.), гарантируя свою готовность к безопасной работе.

Высокая надежность и ресурс: Рассчитан на длительную работу, выдерживая более 250 000 циклов включения-выключения, что подтверждает его долговечность.

Защита от внешних воздействий:

Встроенный варистор и предохранители защищают от скачков напряжения и короткого замыкания.

Прочный корпус из самозатухающего пластика обеспечивает надежную защиту от механических повреждений, пыли и грязи при монтаже.

Технические характеристики
Ключевые параметры контроллера, которые следует учитывать при подборе и замене:

Параметр Значение
Модель Brahma CE391.4
Артикулы 30658621, 246.124.064 (идентичны)
Напряжение питания 230 В AC, 50/60 Гц (доступна версия 110-120 В AC)
Потребляемая мощность 9 ВА
Время предварительной вентиляции (TW / t1) 30 секунд
Предохранительное время (TS / t2) 5 секунд
Время ожидания (tw) 20 секунд
Время реакции на потерю пламени < 1 секунды
Минимальный ток ионизации 1,2 мкА (по запросу 0,5 мкА)
Класс защиты корпуса IP00 (требует установки в щитке управления)
Рабочая температура от -20°C до +60°C
Относительная влажность макс. 95% при 40°C
Габариты (Ш×В×Г) 8.5 × 6 × 6.5 см
Вес 0.275 кг
Совместимость и замена
Прямая замена: Артикулы 30658621 и 246.124.064 являются полностью идентичными и взаимозаменяемыми.

Важно: Модели серии CE391.4 могут иметь разные временные параметры. Например, блок с кодом 30724281 имеет параметры TW 20s / TS 10s и не является взаимозаменяемым с данной моделью (где TW 30s / TS 5s) без проверки и перенастройки горелки. Перед покупкой обязательно сверьте маркировку TW (время предвентиляции) и TS (предохранительное время) на корпусе вашего старого блока с характеристиками этого.

Установка и эксплуатация
Монтаж: Устройство должно устанавливаться в сухом, проветриваемом месте, внутри шкафа управления. Это необходимо из-за низкого класса защиты IP00. Для подключения необходим цоколь типа Microflat (приобретается отдельно).

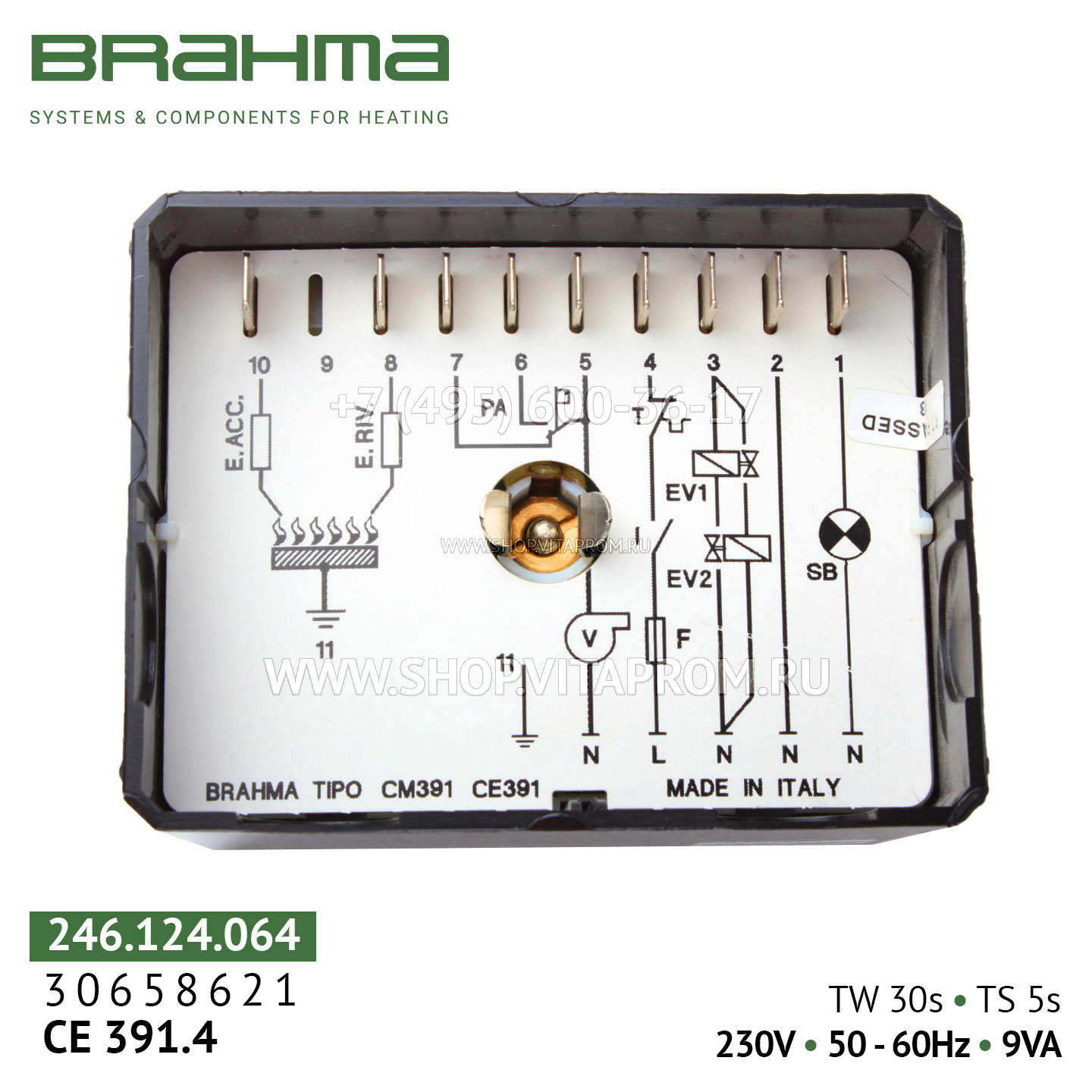

Подключение: Перед началом работ обязательно отключите питание! Схема подключения нанесена на корпус.

Сброс аварийной блокировки: При срабатывании аварийной блокировки сначала найдите и устраните ее причину (например, перебои с подачей газа, загрязнение электрода). Затем отключите питание блока на несколько секунд и включите снова.

Обслуживание: Периодически проверяйте надежность контактов, целостность проводки и чистоту ионизационного электрода. Для стабильной работы рекомендуется, чтобы ток ионизации в 3-5 раз превышал минимальное значение (1,2 мкА).

Комплектация
Блок управления горением Brahma CE391.4 (30658621) – 1 шт.
Краткое руководство по монтажу и эксплуатации.

Артикулы для заказа: 30658621, 246.124.064
