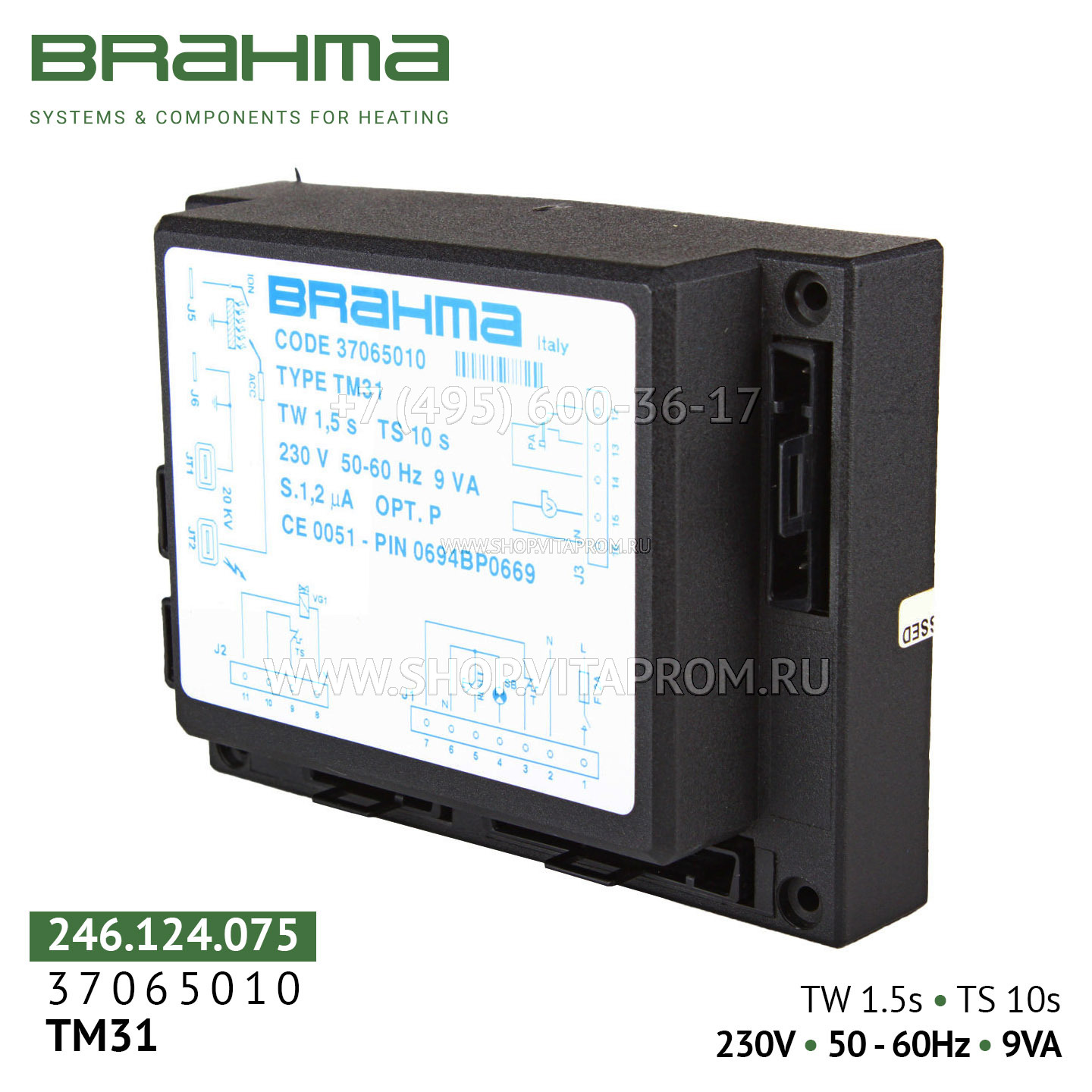

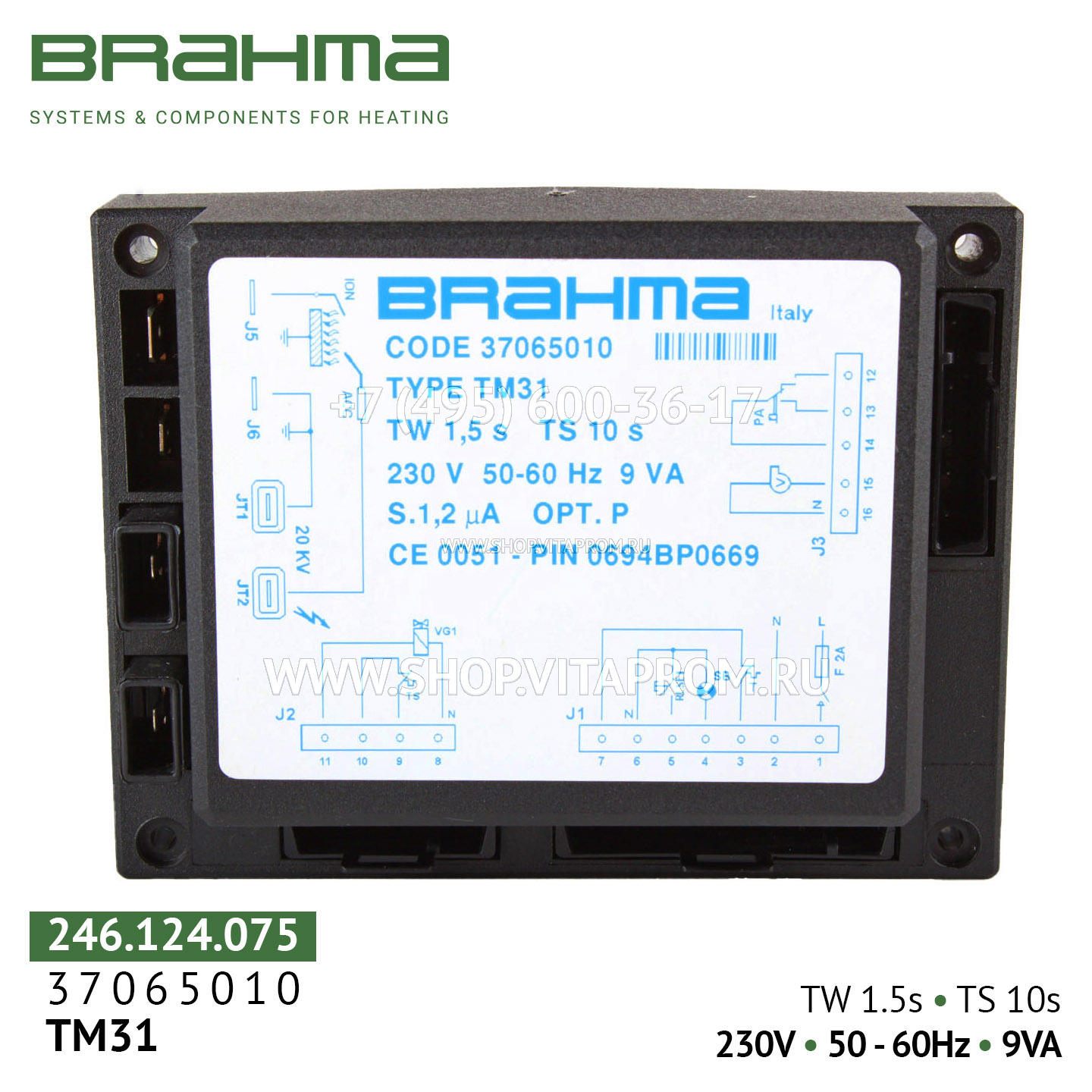

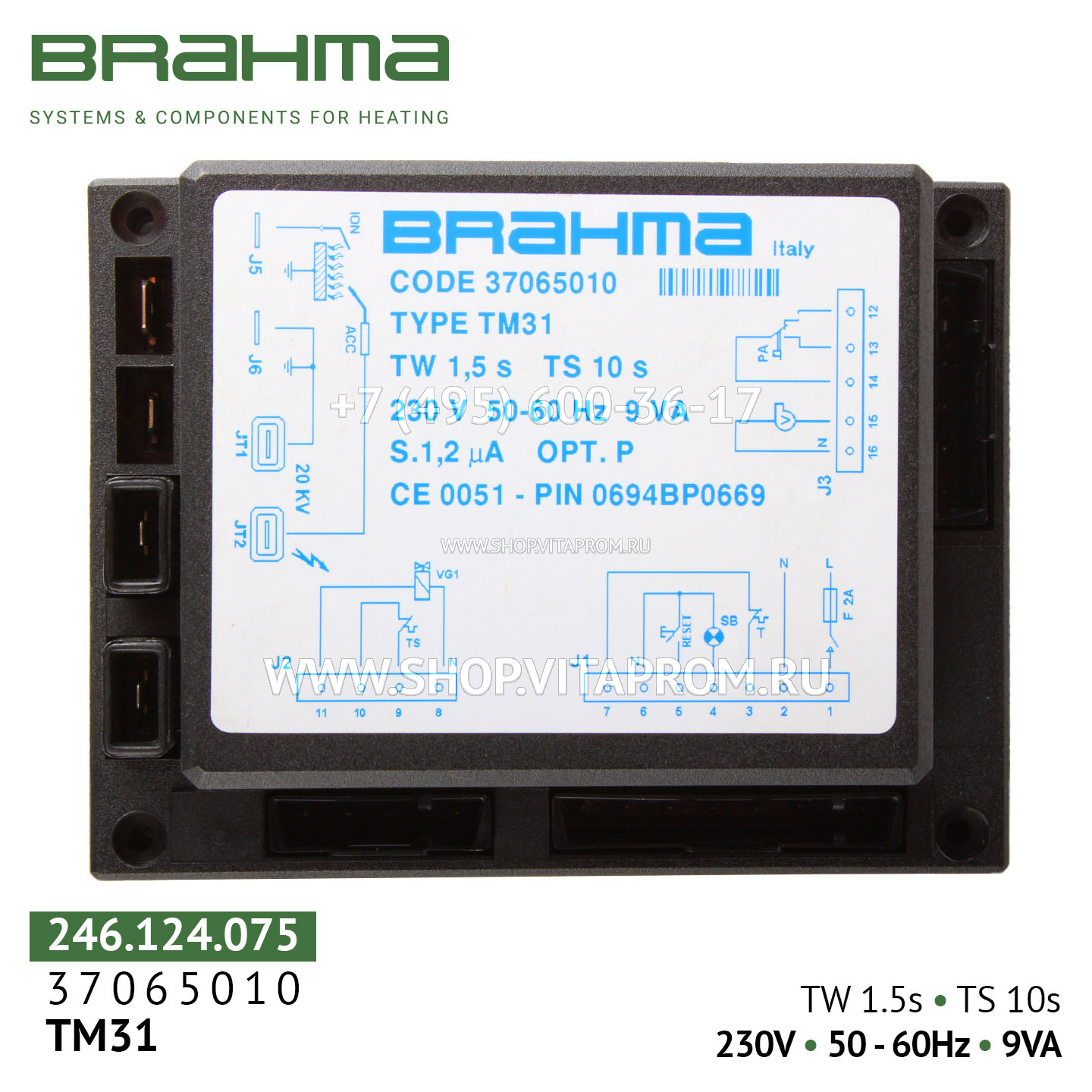

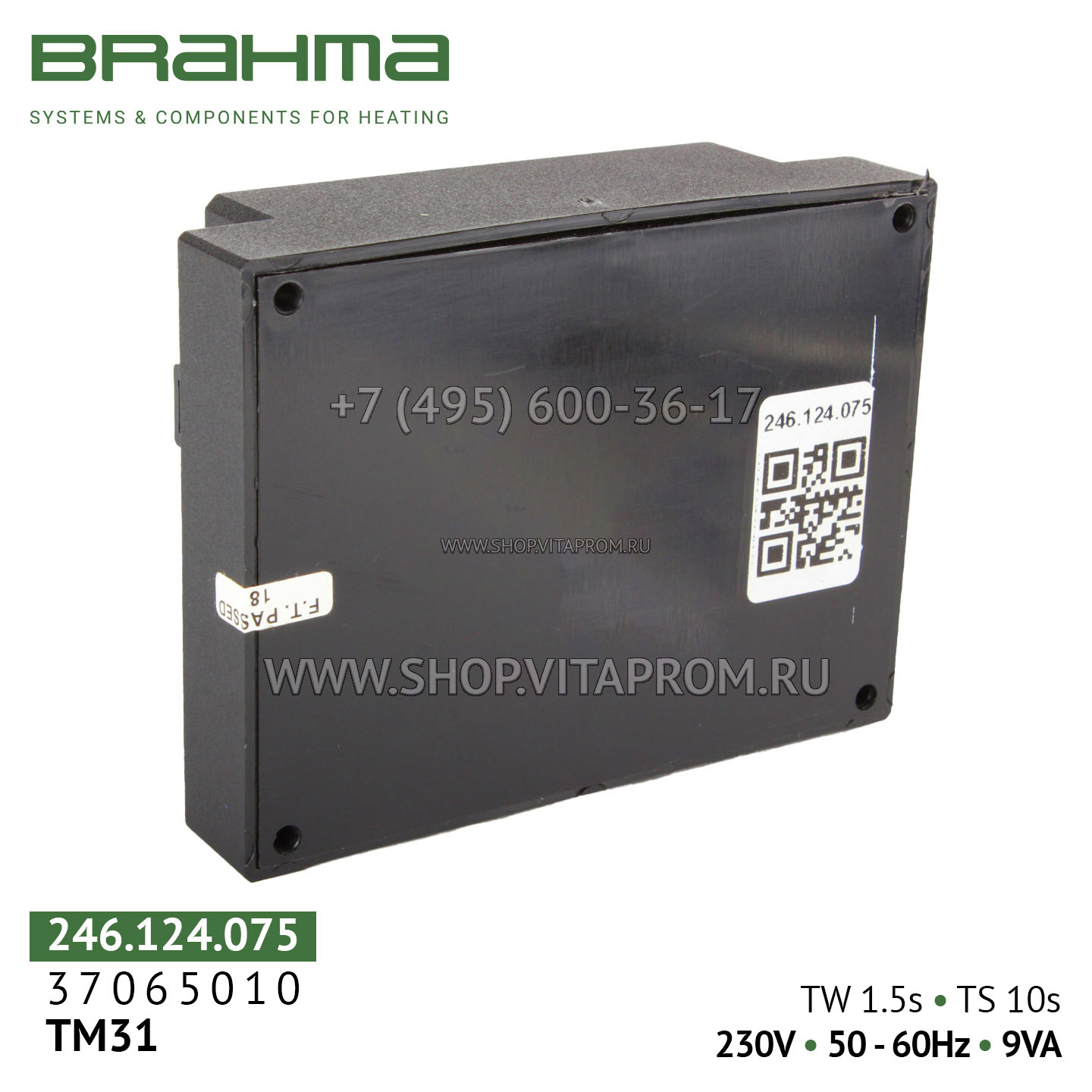

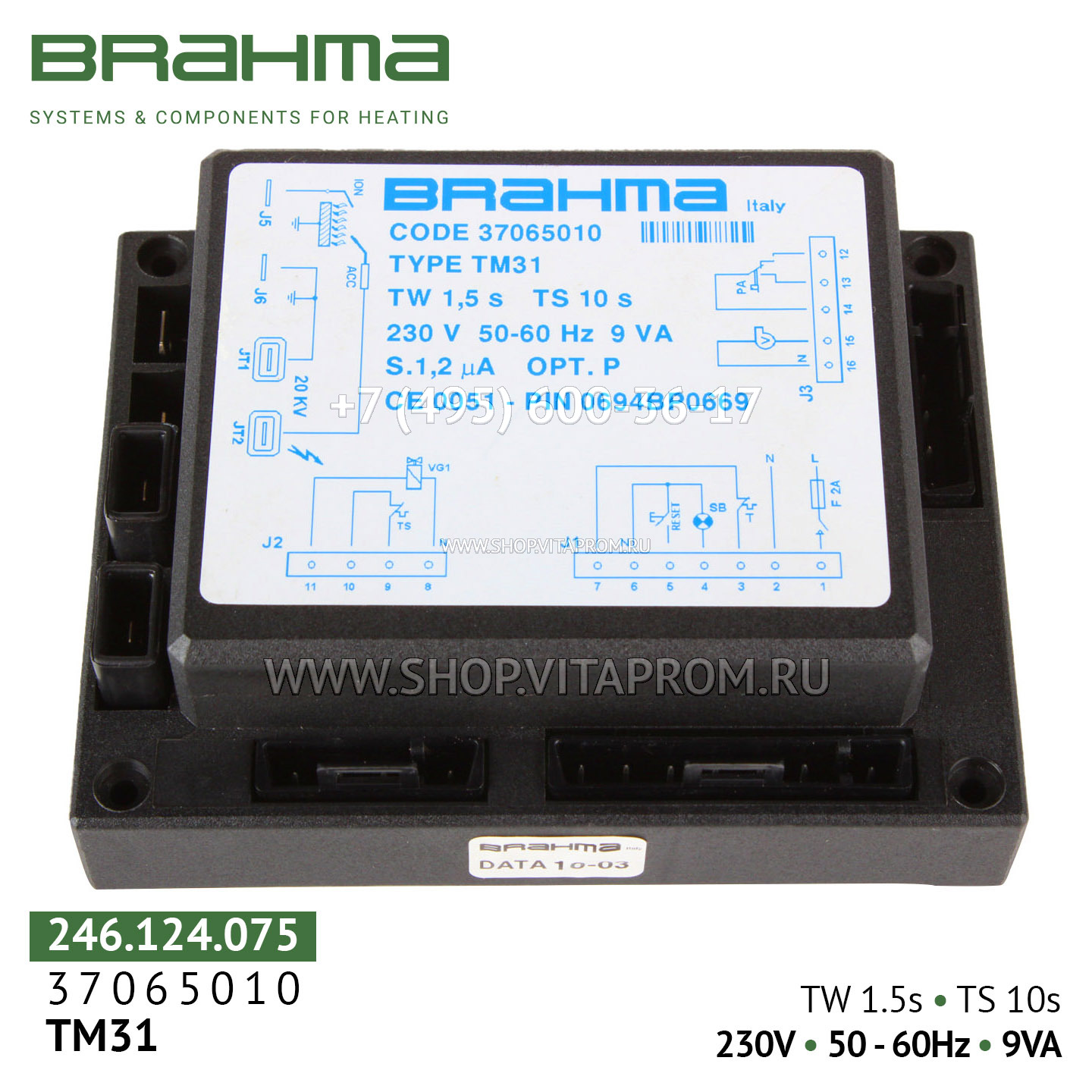

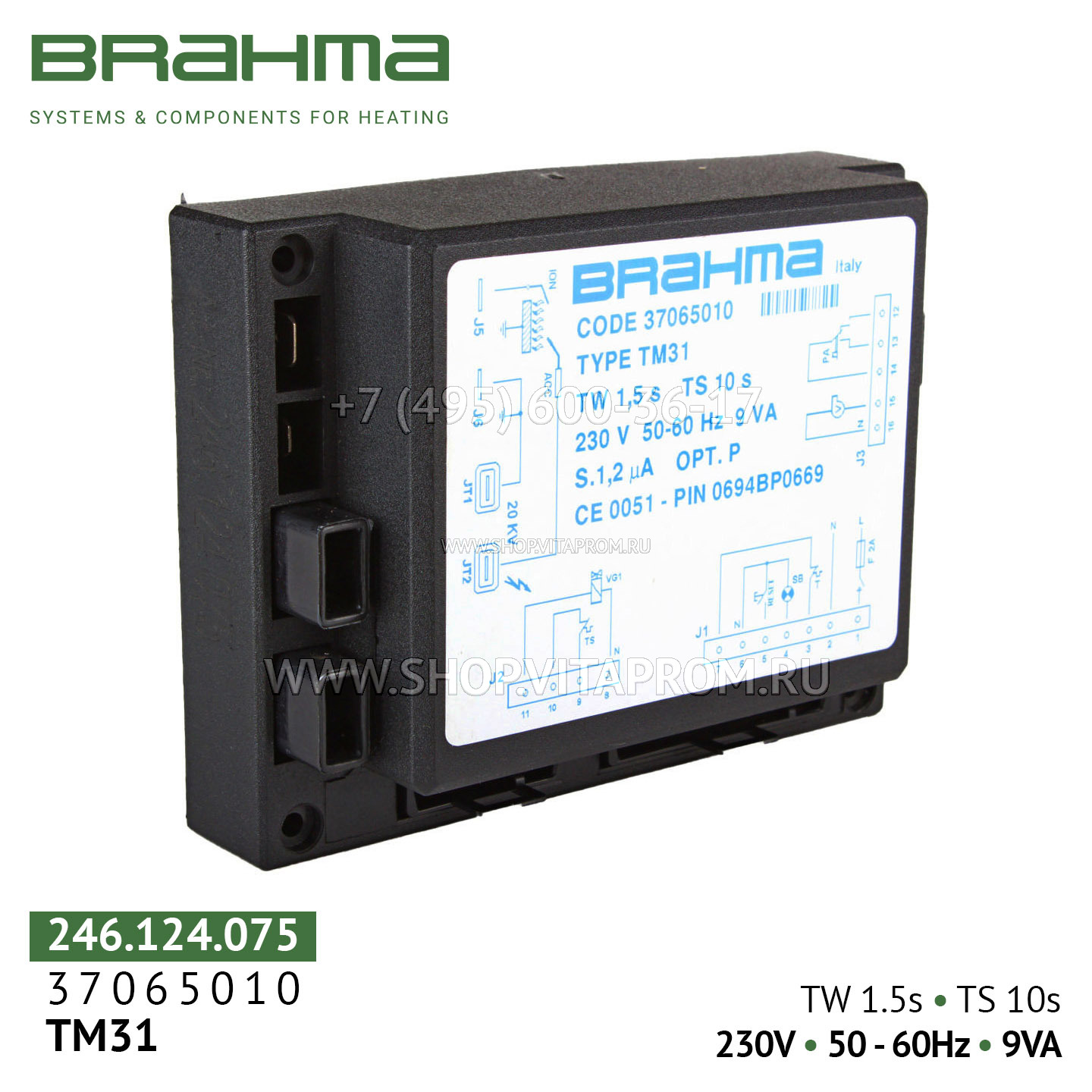

Блок управления горением Brahma TM31, 37065010

Brahma TM31 — это микропроцессорный контроллер («топочный автомат») из серии Microflat, предназначенный для автоматического управления розжигом, контроля пламени и обеспечения безопасной работы атмосферных газовых горелок в прерывистом режиме. Устройство подходит для горелок как с естественной тягой (без вентилятора), так и с принудительной подачей воздуха.

Модель TM31 (арт. 37065010) отличается увеличенным временем предварительной вентиляции и ожидания — 15 секунд, что делает её идеальным выбором для оборудования, требующего длительной продувки камеры сгорания перед розжигом.

Область применения включает:
газовые отопительные и комбинированные котлы (бытовые и промышленные);
тепловые пушки, генераторы горячего воздуха (Master BV70, BV110, BV170, BV290, B230, B360, OKLIMA и др.);
воздухонагреватели, инфракрасные обогреватели;
водонагреватели, технологические печи, профессиональное кухонное оборудование;
горелки Riello, Weishaupt, Giersch, Viessmann, Lamborghini и других брендов.

Основные функции и особенности
Встроенный высоковольтный трансформатор розжига — устройство оснащено встроенной твердотельной системой зажигания, что упрощает монтаж и снижает количество внешних компонентов.

Увеличенное время предварительной вентиляции (TW = 15 секунд) — критически важно для систем с большими камерами сгорания или требующих длительной продувки от остатков газа. Время ожидания (TW) и предохранительное время (TS) имеют стандартные значения для данной модификации.

Ионизационный контроль пламени — обнаружение пламена через ионизационный электрод (эффект выпрямления). Время реакции при потере пламени — менее 1 секунды, что соответствует требованиям EN 298.

Высокий класс безопасности:

Энергонезависимая (аппаратная) блокировка с ручным сбросом — при любой нештатной ситуации (отсутствие пламени, обрыв цепи ионизации, сбой розжига) блок переходит в аварийную блокировку. Перезапуск возможен только вручную, нажатием кнопки Reset на корпусе после устранения причины. Это исключает самопроизвольное включение горелки при неустранённой аварии.

Два независимых предохранительных контакта — резервирование критических цепей управления газовым клапаном.

Защита от скачков напряжения — встроенный варистор и предохранитель защищают электронику от перенапряжений и короткого замыкания.

Информативная светодиодная индикация — многоцветный светодиод на лицевой панели отображает состояние работы и коды ошибок для быстрой диагностики.

Компактный и прочный корпус — изготовлен из ударопрочного самозатухающего пластика со степенью защиты IP40, что защищает от пыли и случайных прикосновений. Монтаж возможен в любом положении (на DIN-рейку или винтами).

Высокая надёжность — контроллер рассчитан на более 250 000 циклов включения-выключения при эксплуатации на предельных нагрузках.

Соответствие стандартам — устройство сертифицировано по европейским директивам (CE) и полностью соответствует EN 298:2003 для систем автоматического управления газовыми горелками.

Технические характеристики
Параметр Значение
Модель Brahma TM31
Артикулы 37065010, 246.124.075
Номинальное напряжение 230 В AC, 50/60 Гц
Потребляемая мощность 3 ВА (в работе)
Тип горелки Атмосферная газовая (одноступенчатая / двухступенчатая)
Режим работы Прерывистый (остановка не реже 1 раза в 24 ч)
Время предварительной вентиляции (TW) 15 секунд
Предохранительное время (TS) 10 секунд
Время ожидания (tw) 15 секунд
Минимальный ток ионизации 1.2 мкА
Время реакции на потерю пламени 5 мкА).

Сброс блокировки: При срабатывании аварийной блокировки (контроллер перестаёт запускать горелку, светодиод горит красным) нажмите кнопку Reset на корпусе после устранения причины неисправности.

Обслуживание: Периодически проверяйте состояние ионизационного электрода, его изоляцию и зазор относительно горелки. Загрязнение или износ могут привести к ложным срабатываниям.

Режим работы: Блок рассчитан на прерывистый режим работы. Для обеспечения максимального ресурса и безопасности необходимо принудительно останавливать систему хотя бы один раз в 24 часа.

Преимущества перед аналогами
Увеличенное время предвентиляции (15 с) — оптимальный выбор для горелок, требующих длительной продувки камеры сгорания.

Надёжность: Ресурс более 250 000 циклов, встроенная защита от перенапряжений.

Безопасность: Ручной сброс блокировки + энергонезависимая память об ошибке + двойные предохранительные контакты соответствуют высшим стандартам EN 298.

Удобство монтажа: Встроенный трансформатор розжига, компактный корпус, крепление на DIN-рейку.

Итальянское качество: Компоненты высшего класса, строгий контроль на производстве.

Комплектация
Блок управления горением Brahma TM31 (арт. 37065010) – 1 шт.
Краткое руководство по монтажу и эксплуатации (на нескольких языках).

Примечание: Ионизационный электрод, электрод розжига и цоколь для подключения приобретаются отдельно.

Условия хранения и гарантия
Хранить в сухом, защищённом от прямых солнечных лучей месте при температуре от –20°C до +70°C. Гарантийный срок — 12 месяцев со дня продажи (уточняйте у продавца) при условии соблюдения правил монтажа и эксплуатации.

Артикулы для заказа
37065010 (основной артикул Brahma)
246.124.075 (альтернативная маркировка)
