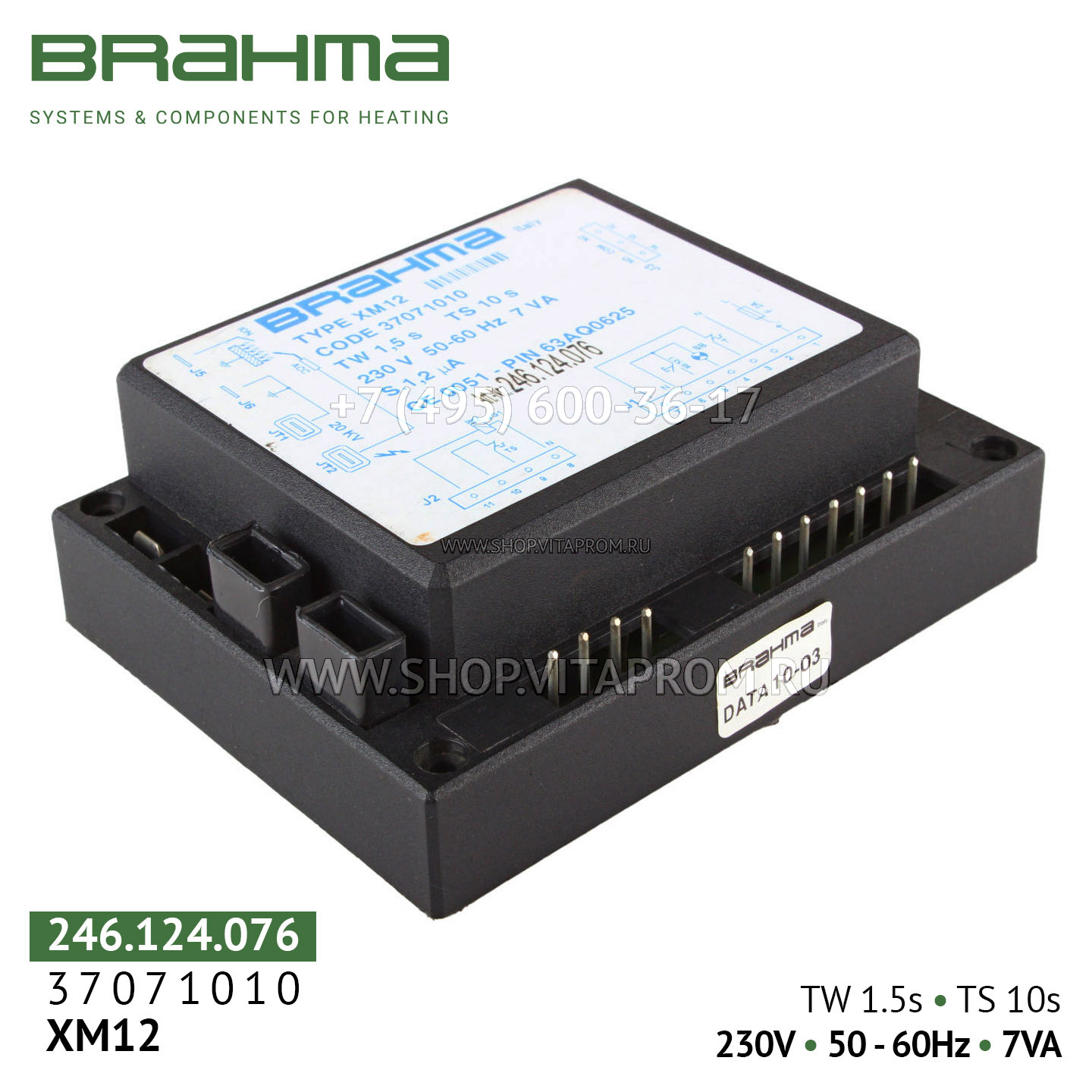

Блок управления горением Brahma XM12, 37071010

Brahma XM12 — это микропроцессорный контроллер («топочный автомат») из серии Microflat, предназначенный для автоматического управления розжигом, контроля пламени и безопасной работы атмосферных газовых горелок как одноступенчатого, так и двухступенчатого типа. Устройство работает в прерывистом цикле и подходит для горелок с естественной тягой (без вентилятора) и с принудительной подачей воздуха (с вентилятором).

Модель XM12 (арт. 37071010) является универсальным решением для широкого спектра теплогенерирующего оборудования, включая:
газовые отопительные и комбинированные котлы (бытовые и промышленные);
тепловые пушки, генераторы горячего воздуха;
воздухонагреватели, инфракрасные обогреватели;
водонагреватели, технологические печи, сушильные камеры;
горелки Riello, Baltur, Weishaupt, Lamborghini и других брендов.

Основные функции и особенности
Универсальность применения: Поддерживает как одноступенчатые, так и двухступенчатые атмосферные газовые горелки с принудительной подачей воздуха (с вентилятором). Возможно использование также с горелками без вентилятора.

Полная автоматизация цикла горения: Блок самостоятельно выполняет последовательность: проверка отсутствия ложного пламени → предварительная вентиляция (tv/tp) → розжиг на первой ступени → выход на полную мощность (при необходимости) → контроль горения → безопасное отключение при исчезновении факела.
Фиксированные временные параметры:
Время предварительной вентиляции (tv/tp) = 1.5 секунды
Предохранительное время (ts) = 10 секунд
Время ожидания (tw) = 1.5 секунды
Эти параметры являются стандартными для данной модификации и подходят для большинства горелок.

Ионизационный контроль пламени: Обнаружение пламени через ионизационный электрод (эффект выпрямления). Время реакции при потере пламени — менее 1 секунды, что соответствует требованиям EN 298.

Высокий класс безопасности:

Энергонезависимая (аппаратная) блокировка с ручным сбросом: При любой нештатной ситуации (отсутствие пламени, обрыв цепи ионизации, сбой розжига) блок переходит в аварийную блокировку. Перезапуск возможен только вручную, нажатием кнопки Reset на корпусе после устранения причины. Это исключает самопроизвольное включение горелки при неустранённой аварии.

Два независимых предохранительных контакта для резервирования критических цепей управления газовыми клапанами.

Защита от скачков напряжения – встроенный варистор и предохранитель защищают электронику от перенапряжений и короткого замыкания.

Встроенный высоковольтный трансформатор розжига – упрощает монтаж и снижает количество внешних компонентов.

Компактный корпус из ударопрочного самозатухающего пластика со степенью защиты IP40, что защищает от пыли и случайных прикосновений. Монтаж возможен в любом положении (на DIN-рейку или винтами).

Информативная светодиодная индикация – многоцветный светодиод на лицевой панели отображает состояние работы и коды ошибок для быстрой диагностики.

Высокая надёжность: Контроллер рассчитан на более 250 000 циклов включения-выключения при эксплуатации на предельных нагрузках.

Соответствие стандартам: Устройство сертифицировано по европейским директивам (CE) и полностью соответствует EN 298:2003 для систем автоматического управления газовыми горелками.

Технические характеристики
Параметр Значение
Модель Brahma XM12
Артикулы 37071010, 246.124.076
Номинальное напряжение 220–230 В AC, 50/60 Гц
Потребляемая мощность 3 ВА
Тип горелки Атмосферная газовая (одноступенчатая / двухступенчатая)
Режим работы Прерывистый (остановка не реже 1 раза в 24 ч)
Время предварительной вентиляции (tv/tp) 1.5 секунды
Предохранительное время (ts) 10 секунд
Время ожидания (tw) 1.5 секунды
Минимальный ток ионизации 1.2 мкА
Время реакции на потерю пламени 5 мкА).

Сброс блокировки: При срабатывании аварийной блокировки (контроллер перестаёт запускать горелку, светодиод горит красным) нажмите кнопку Reset на корпусе после устранения причины неисправности.

Обслуживание: Периодически проверяйте состояние ионизационного электрода, его изоляцию и зазор относительно горелки. Загрязнение или износ могут привести к ложным срабатываниям.

Режим работы: Блок рассчитан на прерывистый режим работы. Для обеспечения максимального ресурса и безопасности необходимо принудительно останавливать систему хотя бы один раз в 24 часа.

Преимущества перед аналогами
Универсальность: Поддерживает как одноступенчатые, так и двухступенчатые горелки.
Надёжность: Ресурс более 250 000 циклов, встроенная защита от перенапряжений.
Безопасность: Ручной сброс блокировки + энергонезависимая память об ошибке + двойные предохранительные контакты соответствуют высшим стандартам EN 298.
Удобство монтажа: Встроенный трансформатор розжига, компактный корпус, крепление на DIN-рейку.
Итальянское качество: Компоненты высшего класса, строгий контроль производства.

Комплектация
Блок управления горением Brahma XM12 (арт. 37071010) – 1 шт.
Краткое руководство по монтажу и эксплуатации (на нескольких языках).

Примечание: Ионизационный электрод, электрод розжига и цоколь для подключения приобретаются отдельно.

Условия хранения и гарантия
Хранить в сухом, защищённом от прямых солнечных лучей месте при температуре от –20°C до +70°C. Гарантийный срок — 12 месяцев со дня продажи (уточняйте у продавца) при условии соблюдения правил монтажа и эксплуатации.

Артикулы для заказа
37071010 (основной артикул Brahma)
246.124.076 (альтернативная маркировка)
