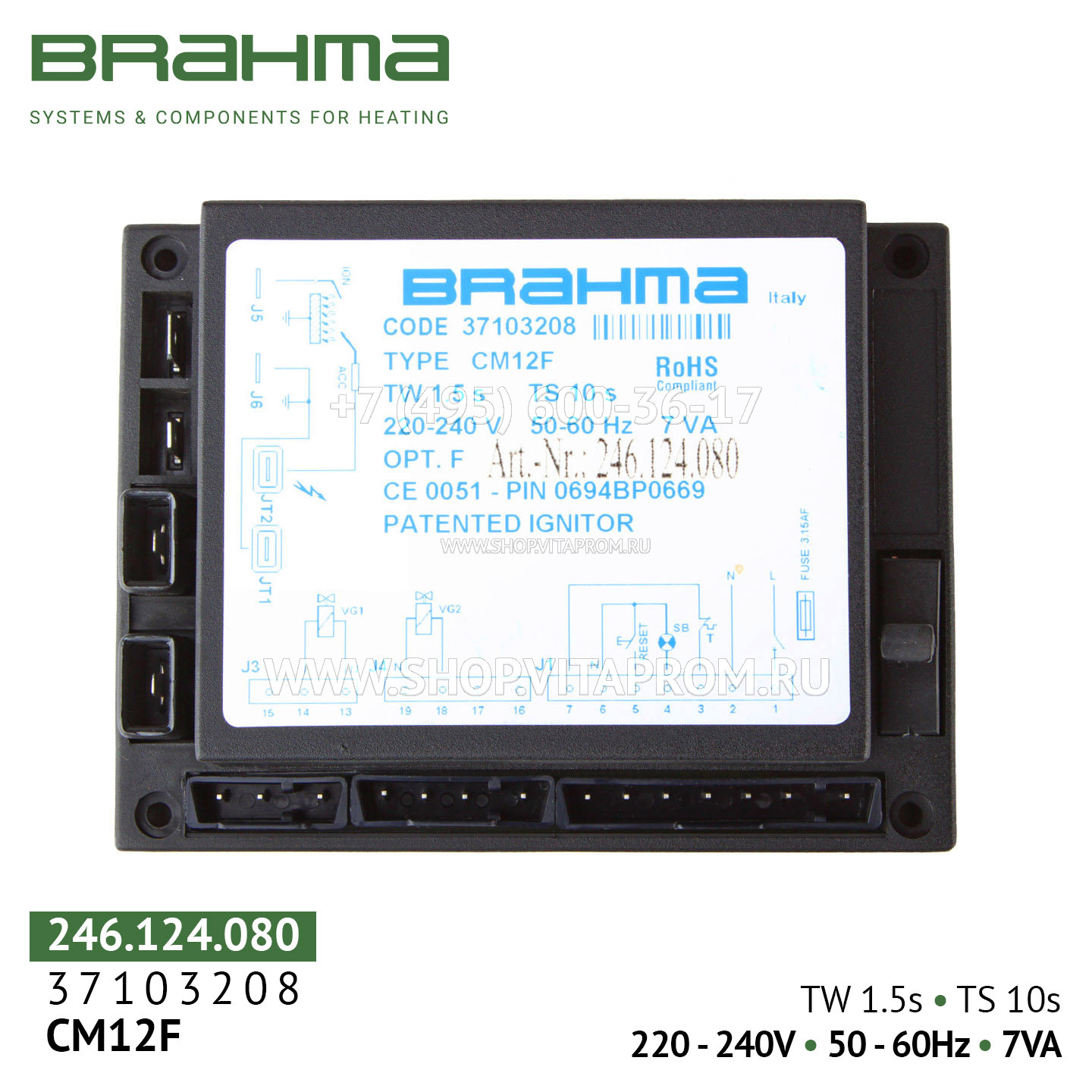

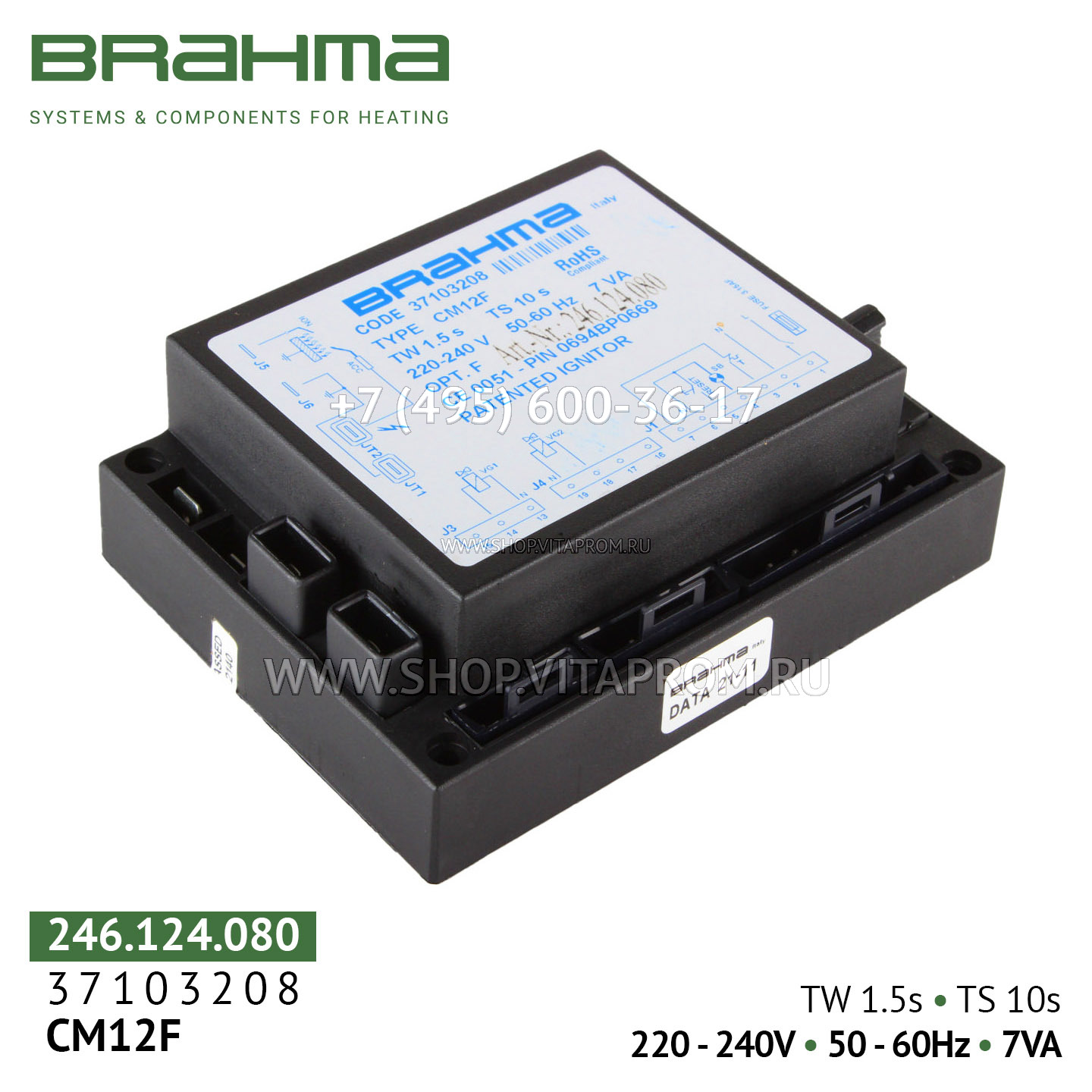

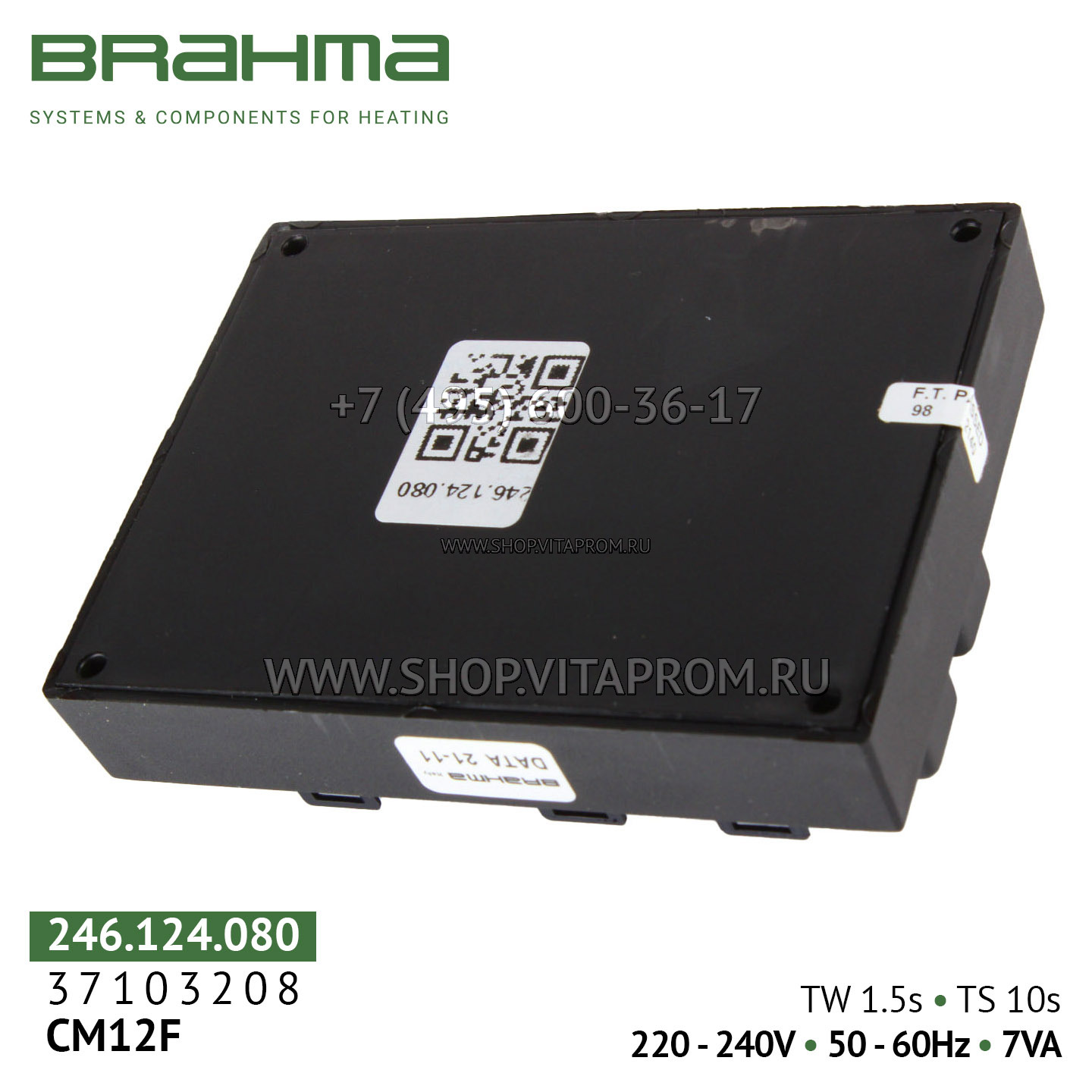

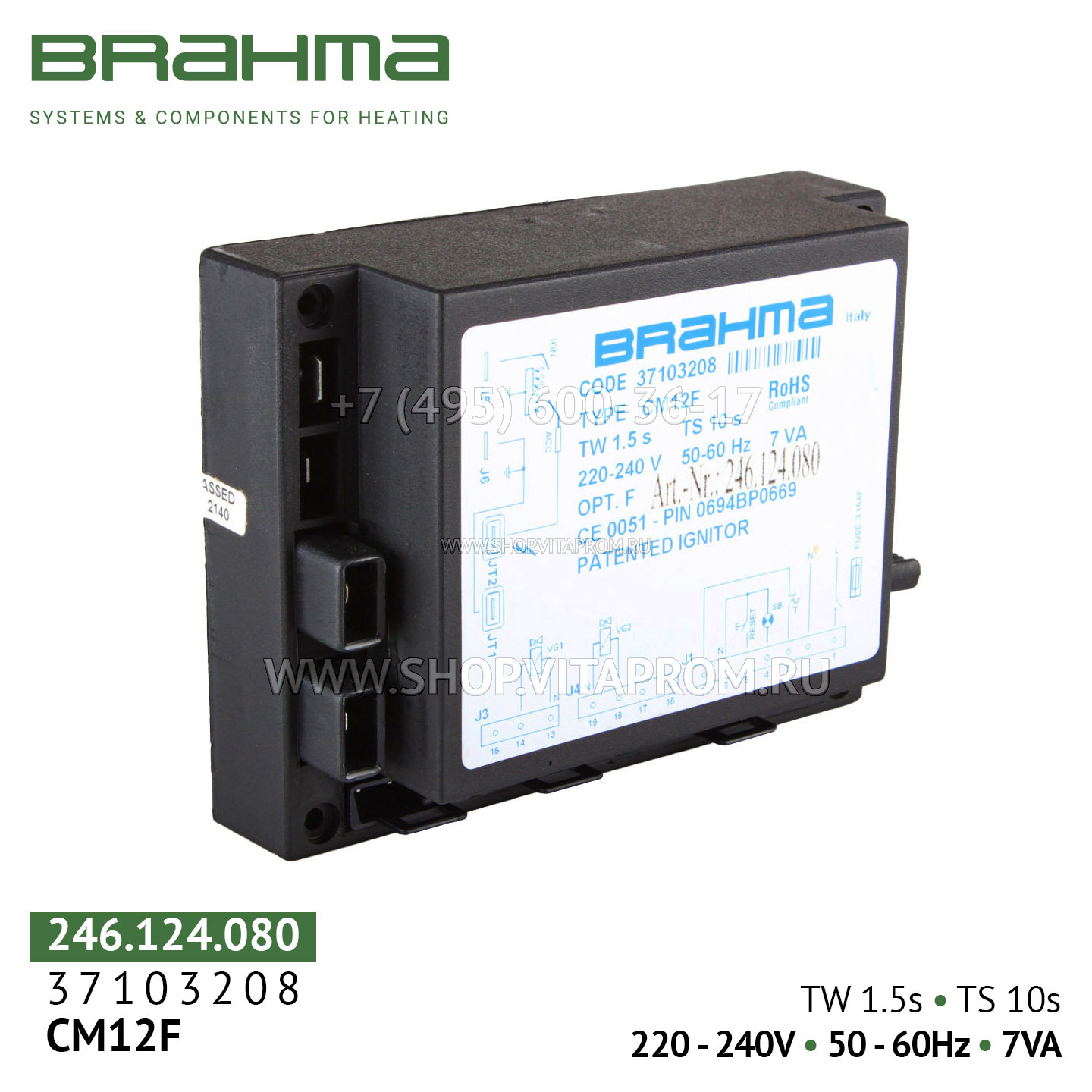

Brahma CM12F — это микропроцессорный контроллер («менеджер горения») из серии Microflat, предназначенный для автоматического управления розжигом, контроля пламени и безопасной работы атмосферных газовых горелок двухступенчатого типа, работающих в прерывистом (циклическом) режиме. Устройство одинаково эффективно как для горелок с принудительной подачей воздуха (с вентилятором), так и для горелок без него.
Область применения:
газовые отопительные и комбинированные котлы (бытовые и промышленные);
тепловые пушки, генераторы горячего воздуха (Master BV70, BV110, BV170, BV290, B230, B360, OKLIMA и др.);
воздухонагреватели, инфракрасные обогреватели, радиаторные трубчатые нагреватели;
водонагреватели, технологические печи, пароконвектоматы, духовые шкафы, варочные панели;
горелки Riello, Baltur, Weishaupt, Lamborghini и других брендов.
Основные функции и особенности
Поддержка двухступенчатых горелок: Обеспечивает управление первой и второй ступенью мощности, что позволяет оптимизировать расход топлива и снизить количество пусков/остановов.
Ручной сброс аварийной блокировки (энергонезависимая блокировка): При любой нештатной ситуации (отсутствие пламени, обрыв цепи ионизации, сбой розжига) блок переходит в состояние блокировки. Перезапуск возможен только вручную, нажатием кнопки Reset на корпусе после устранения причины. Это исключает самопроизвольное включение горелки и соответствует высшему классу безопасности.
Ионизационный контроль пламени: Обнаружение пламени через ионизационный электрод (эффект выпрямления). Время реакции при потере пламени — менее 1 секунды, что соответствует требованиям EN 298.
Встроенный высоковольтный трансформатор розжига – не требуется внешний блок зажигания, напряжение искры 20 кВ.
Два независимых предохранительных контакта – резервирование цепей управления газовым клапаном для максимальной безопасности.
ЭМС-фильтр: Подавляет электромагнитные помехи от трансформатора розжига, обеспечивая стабильную работу электроники.
Встроенный варистор и предохранитель: Защита от скачков напряжения и короткого замыкания. Рекомендуется использовать внешний быстродействующий предохранитель подходящего номинала (внутренний предохранитель недоступен для замены).
Вспомогательный контакт для розжига малой мощности или управления главным электромагнитным клапаном в системах с прерывистым питанием. Важно: этот контакт не изолирован усиленной изоляцией, поэтому не подходит для управления цепями сверхнизкого напряжения (SELV).
Высокая надёжность: Ресурс контроллера — более 250 000 циклов включения-выключения при эксплуатации на предельных нагрузках.
Компактный ударопрочный корпус из самозатухающего пластика. Монтаж возможен в любом положении (на DIN-рейку или винтами). Класс защиты IP00 (требует установки в защитном кожухе/шкафу управления).
Соответствие стандартам: Сертифицирован по EN 298:1993 / 2003 (классификационный код AMCLXN) и соответствует директивам CE (CE PIN 0694BR1154).
Технические характеристики
Параметр Значение
Модель Brahma CM12F
Артикулы 37103208, 246.124.080
Номинальное напряжение 220–240 В AC, 50/60 Гц (доступна версия 110–120 В)
Потребляемая мощность 7 ВА (пусковая до 10 ВА)
Тип горелки Атмосферная газовая, двухступенчатая
Режим работы Прерывистый (остановка не реже 1 раза в 24 ч)
Время предварительной вентиляции (tv/tp) Уточняйте по маркировке на корпусе (типовое 1.5 с)
Предохранительное время (ts) Уточняйте по маркировке на корпусе (типовое 10 с)
Время ожидания (tw) Уточняйте по маркировке на корпусе (типовое 1.5 с)
Минимальный ток ионизации 1.2 мкА
Время реакции на потерю пламени 5 мкА для надёжной работы).
Сброс блокировки: При срабатывании аварийной блокировки найдите и устраните причину, затем вручную нажмите кнопку Reset на корпусе.
Обслуживание: Периодически проверяйте состояние ионизационного электрода, его изоляцию и зазор относительно горелки. Загрязнение или износ могут привести к ложным срабатываниям.
Режим работы: Блок рассчитан на прерывистый режим работы. Для обеспечения максимального ресурса и безопасности необходимо принудительно останавливать систему хотя бы один раз в 24 часа.
Преимущества перед аналогами
Специализация для двухступенчатых горелок: Оптимальное управление мощностью, экономия топлива.
Высшая степень безопасности: Ручной сброс блокировки, два независимых предохранительных контакта, мгновенный контроль пламени (менее 1 с).
Надёжность: Ресурс более 250 000 циклов, встроенная защита от скачков напряжения и ЭМС-фильтр.
Удобство монтажа: Встроенный мощный трансформатор розжига (20 кВ), компактный корпус, крепление на DIN-рейку.
Итальянское качество: Компоненты высшего класса, строгий контроль производства, соответствие европейским стандартам EN 298.
Комплектация
Блок управления горением Brahma CM12F (арт. 37103208) – 1 шт.
Краткое руководство по монтажу и эксплуатации (на нескольких языках).
Примечание: Ионизационный электрод, электрод розжига и цоколь для подключения приобретаются отдельно.
Условия хранения и гарантия
Хранить в сухом, защищённом от прямых солнечных лучей месте при температуре от –20°C до +70°C. Гарантийный срок — 6–12 месяцев со дня продажи (уточняйте у продавца) при условии соблюдения правил монтажа и эксплуатации.
Артикулы для заказа
37103208 (основной артикул Brahma)
246.124.080 (альтернативная маркировка)
