Brahma CM12F — высокотехнологичный микропроцессорный контроллер, предназначенный для полной автоматизации и обеспечения безопасности атмосферных газовых горелок двухступенчатого типа, работающих в прерывистом (циклическом) режиме. Он отлично подходит для оборудования как с принудительной подачей воздуха (вентилятором), так и без него, и является ключевым компонентом для широкого спектра теплогенерирующего оборудования.
Отопительные системы: отопительные и комбинированные котлы (бытовые и промышленные).
Климатическое оборудование: тепловые пушки (Master, Oklima), генераторы горячего воздуха, воздухонагреватели, инфракрасные (ИК) обогреватели, радиаторные трубчатые нагреватели.
Водонагревательное и технологическое оборудование: водонагреватели, пароконвектоматы, духовые шкафы, газовые плиты, промышленные печи.
Совместимость: контроллер подходит для горелок ведущих брендов: Riello, Weishaupt, Giersch, Baltur, Lamborghini и других.
Основные функции и особенности
Двухступенчатое управление мощностью: Обеспечивает работу горелки в двух режимах (частичная и полная нагрузка), что значительно повышает экономичность и комфорт, снижая количество циклов включения/выключения.
Надёжный ручной сброс аварийной блокировки (энергонезависимая блокировка): Ключевая особенность серии CM. В случае нештатной ситуации (например, сбой розжига или внезапное исчезновение пламени) устройство автоматически блокируется. Для его перезапуска необходимо вручную нажать кнопку Reset на корпусе после устранения причины неисправности. Это исключает риск самопроизвольного включения горелки и соответствует высшему классу безопасности.
Мгновенный ионизационный контроль пламени: Безопасность системы построена на ионизационном методе обнаружения пламени. При его угасании контроллер реагирует менее чем за 1 секунду, моментально перекрывая подачу газа.
Встроенный высоковольтный трансформатор розжига: Оснащён встроенным твердотельным трансформатором, обеспечивающим стабильное зажигание без необходимости покупки и установки отдельного блока розжига.
Два независимых предохранительных контакта: Обеспечивают резервирование критически важных цепей управления газовым клапаном для максимальной безопасности.
Встроенная защита электроники:
Варистор защищает от скачков напряжения.
Встроенный предохранитель защищает реле от короткого замыкания на выходах (клапаны, вентилятор, сигнал блокировки). Поскольку внутренний предохранитель недоступен для замены, производитель рекомендует установить внешний быстродействующий предохранитель подходящего номинала (не более 3,15 А для версии 230 В).
Ударопрочный корпус из огнестойкого пластика защищает электронику от механических повреждений, пыли и грязи при монтаже.
Полная автоматизация цикла горения: Устройство самостоятельно управляет всеми этапами работы: проверка отсутствия ложного пламени, предварительная вентиляция, розжиг, постоянный контроль пламени и безопасное отключение.
Соответствие международным стандартам и высокая надёжность:
Полностью соответствует европейским стандартам безопасности EN298:1993 и EN298:2003 (классификационный код AMCLXN).
Заявленный производителем ресурс работы электроники составляет не менее 250 000 операций при максимальной нагрузке.
⚙️ Технические характеристики
Ниже приведены типовые параметры для модели CM12F. Внимание: различные модификации (артикулы) могут иметь разные временные параметры. Для артикула 37103252 уточняйте значения по маркировке на корпусе.
Параметр Значение

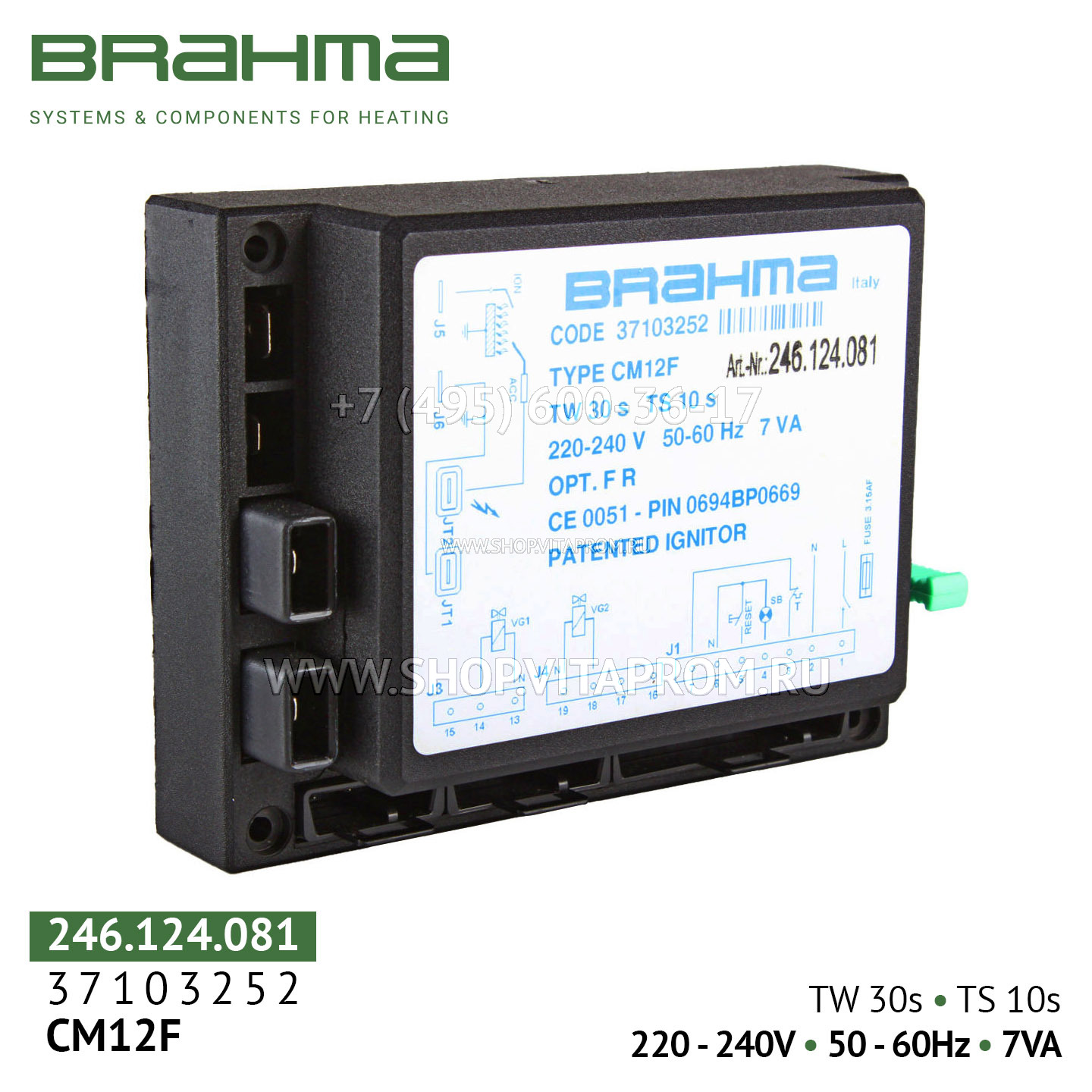

Модель Brahma CM12F
Артикулы 37103252, 246.124.081 (идентичны)
Номинальное напряжение питания 220-240 В AC, 50/60 Гц (доступна версия 110-120 В)
Потребляемая мощность 7 ВА (пусковая до 10 ВА)
Тип горелки Атмосферная, двухступенчатая
Режим работы Прерывистый (требуется остановка не реже 1 раза в 24 часа для самодиагностики)
Время предварительной вентиляции (tv/tp / t1) Уточняйте по маркировке на корпусе (типовые значения: 1.5 с или 30 с)
Предохранительное время (ts / t2) Уточняйте по маркировке на корпусе (типовое: 10 с)
Время ожидания (tw / t3) Уточняйте по маркировке на корпусе (типовое: 1.5 с или 30 с)
Время реакции на потерю пламени 250 000 циклов, встроенная защита от перепадов напряжения.
Экономичность и комфорт: Двухступенчатое управление мощностью оптимизирует расход топлива и снижает количество пусков/остановов.
Простота интеграции: Компактные размеры и стандартные интерфейсы облегчают монтаж и замену устройства.
Комплектация
Блок управления горением Brahma CM12F (арт. 37103252) – 1 шт.
Краткое руководство по монтажу и эксплуатации.
Примечание: Цоколь для подключения, ионизационный электрод и электрод розжига приобретаются отдельно.
Условия хранения и гарантия
Гарантийный срок: Обычно составляет 6-12 месяцев со дня продажи (уточняйте у продавца) при условии соблюдения правил монтажа и эксплуатации.
Условия хранения: Хранить в сухом, защищённом от прямых солнечных лучей месте при температуре от -20°C до +70°C.
Артикулы для заказа
37103252 (основной артикул Brahma)
246.124.081 (альтернативная маркировка Brahma)
