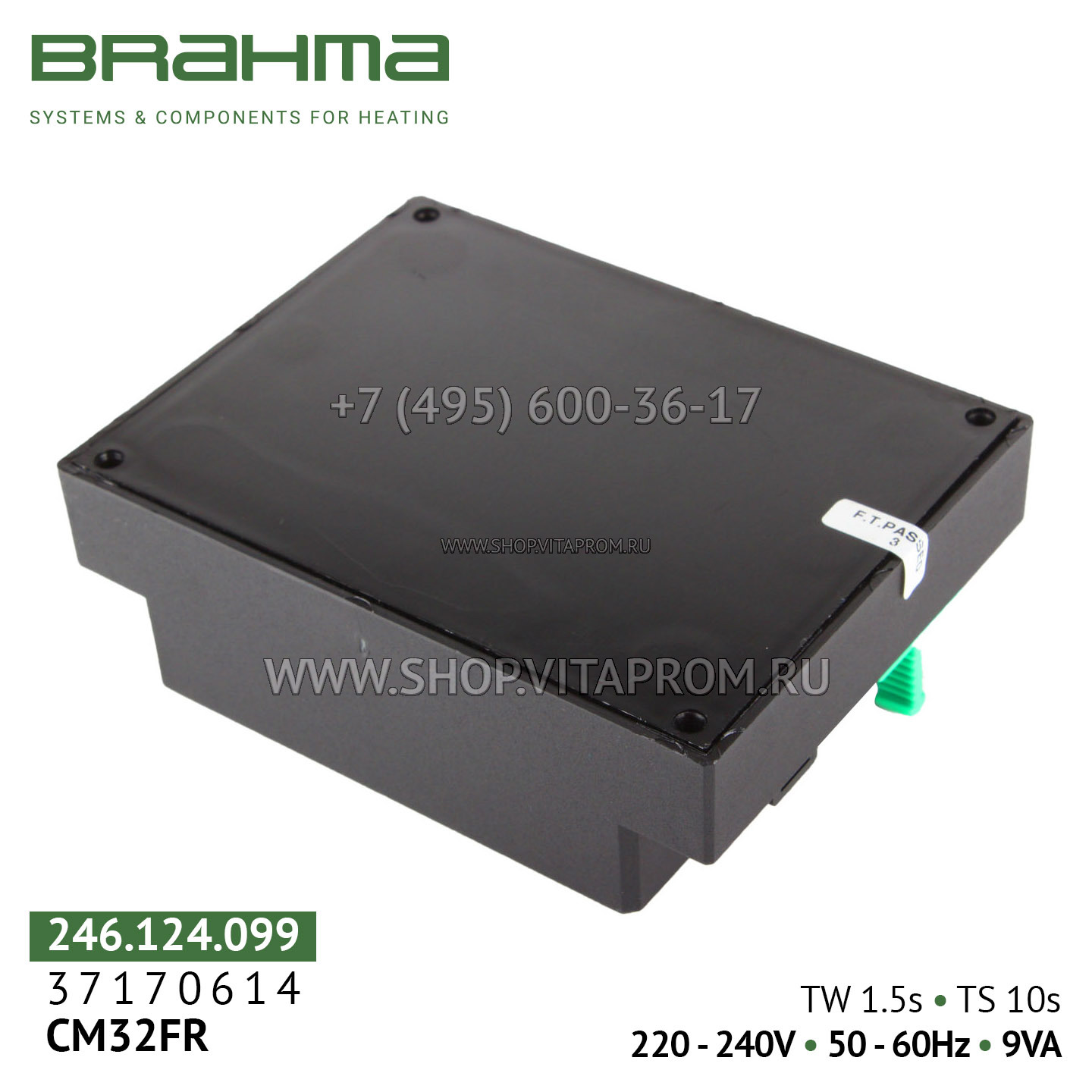

Блок управления горением Brahma CM32FR, 37170614

Brahma CM32FR — полностью твердотельный микропроцессорный контроллер («топочный автомат»), предназначенный для комплексной автоматизации, надёжного контроля и обеспечения максимальной безопасности атмосферных газовых горелок, работающих в прерывистом (циклическом) режиме. Он разработан для управления прогрессивными (модулируемыми) газовыми горелками и подходит для широкого спектра теплогенерирующего оборудования как с принудительной подачей воздуха (с вентилятором), так и без него..

Назначение и область применения
Brahma CM32FR (37170614) идеально подходит для автоматизации газового оборудования, где требуется высокая надёжность и безопасность. «Топочный автомат» CM32FR используется в:
газовых отопительных и комбинированных котлах (бытовых и промышленных);
тепловых пушках, генераторах горячего воздуха, пароконвектоматах, радиаторных трубчатых нагревателях и водонагревателях;
промышленных печах, инфракрасных (ИК) обогревателях, а также в газовых топочных установках и кухонном оборудовании с атмосферной горелкой;
горелках ведущих брендов (Riello, Baltur, Weishaupt, Lamborghini, Giersch, Viessmann и других).

Маркировка «FR» и ключевая особенность
Индекс FR в названии модели указывает на наличие энергонезависимой (аппаратной) блокировки с ручным сбросом (Manual Reset). Это главная отличительная черта данной серии и ключевая функция безопасности.

В случае любой нештатной ситуации (например, сбой розжига или внезапное исчезновение пламени) устройство автоматически блокируется. Перезапуск системы возможен только вручную, путем нажатия на кнопку Reset на корпусе после устранения причины неисправности. Это исключает риск самопроизвольного включения горелки и соответствует высшему классу безопасности..

Важно: В отличие от моделей с маркировкой «PR», где перезапуск происходит автоматически при восстановлении питания, «FR» версии требуют физического присутствия оператора для перезапуска.

Основные функции и особенности
Мгновенный ионизационный контроль пламени: Обнаружение пламени основано на его выпрямляющих свойствах. Время реакции на потерю пламени составляет менее 1 секунды, что гарантирует моментальное перекрытие подачи газа для предотвращения аварийных ситуаций.

Два независимых предохранительных контакта: Критически важная функция безопасности. Выход газового клапана оснащён двумя независимыми контактами, включенными последовательно. Это дублирование обеспечивает резервирование и исключает возможность утечки газа при неисправности одного из них.

Высокая надёжность и ресурс работы: Ресурс электронных компонентов составляет не менее 250 000 операций при максимальной нагрузке, что гарантирует долговечность даже в интенсивных условиях эксплуатации.

Встроенный высоковольтный трансформатор розжига: Полностью твердотельного типа, с ЭМС-фильтром. Обеспечивает стабильное и надёжное воспламенение топливно-воздушной смеси без необходимости приобретения и установки дополнительного внешнего блока зажигания.

Встроенная защита электроники: Прочный корпус из огнестойкого пластика эффективно защищает внутреннюю электронику от пыли, грязи и механических воздействий. Встроенный варистор защищает устройство от скачков напряжения.

Соответствие международным стандартам: Полностью соответствует европейским стандартам безопасности EN298:1993 и EN298:2003 (классификационный код FMCLXN для версий с ручным сбросом), а также имеет сертификат CE (PIN-код 0694BR1154).

Технические характеристики
Ниже приведены точные параметры для данной модели, которые следует учитывать при подборе или замене блока управления.

Параметр Значение
Модель Brahma CM32FR
Артикулы 37170614, 246.124.099
Номинальное напряжение питания 230 В AC, 50/60 Гц (по запросу доступна версия 110-120 В)
Потребляемая мощность 9 ВА
Тип горелки Атмосферная, прогрессивная (модулируемая), газ
Режим работы Прерывистый (с остановкой не реже 1 раза в 24 часа для самодиагностики)
Время предварительной вентиляции (tv/tp / TW) 1.5 секунды
Предохранительное время (ts / TS) 10 секунд
Время ожидания (tw) 1.5 секунды
Время реакции на потерю пламени 250 000 операций
Важно: Класс защиты IP00 означает, что устройство не имеет встроенной защиты от пыли и влаги. Для обеспечения надёжной и безопасной эксплуатации его обязательно следует устанавливать внутри защитного шкафа управления с минимальной степенью защиты IP20..

Совместимость и замена
Совместимые горелки и оборудование: Brahma CM32FR подходит для широкого спектра прогрессивных газовых горелок с вентилятором, включая оборудование брендов Riello, Baltur, Weishaupt, Lamborghini.

Прямая замена: артикулы 37170614 и 246.124.099 являются идентичными и полностью взаимозаменяемыми. При замене убедитесь, что временные параметры (TW=1.5с, TS=10с, tw=1.5с) соответствуют требованиям вашей горелки..

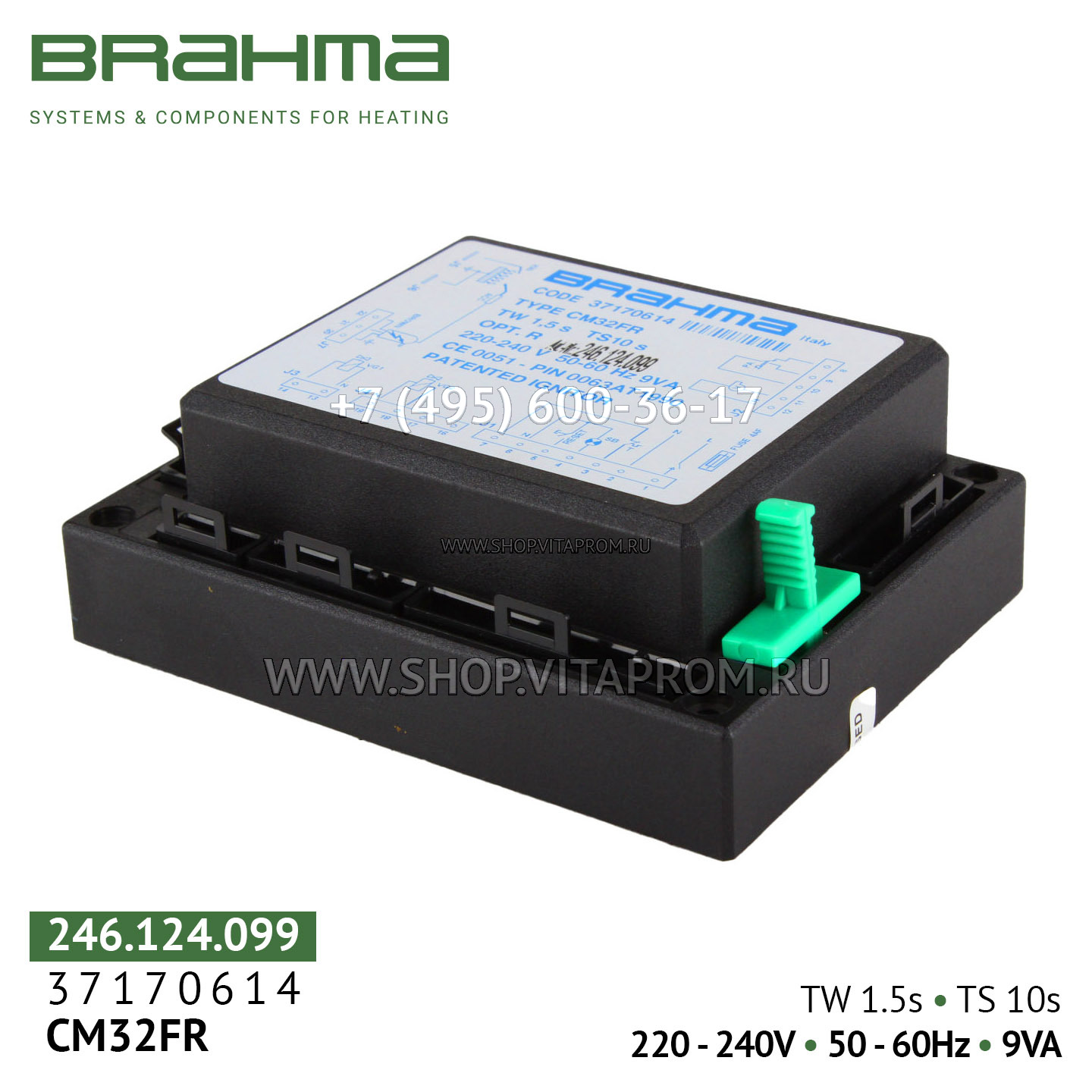

Аксессуары: для подключения необходим цоколь типа Microflat (например, арт. 16023008), который приобретается отдельно. Схема подключения нанесена на корпус устройства..

Установка и эксплуатация
Монтаж: устройство можно устанавливать в любом положении. Из-за класса защиты IP00 настоятельно рекомендуется размещать прибор в сухих, проветриваемых местах, обязательно в защитном кожухе/шкафу управления, исключающем попадание пыли и влаги.

Подключение: перед началом работ обязательно отключите питание! Строго соблюдайте правильность подключения фазного и нулевого проводов, а также цепей управления газовым клапаном и датчика пламени согласно схеме на корпусе. Для надёжного соединения предусмотрены разъёмы типа Molex.

Первичный запуск: перед пуском убедитесь, что камера сгорания провентилирована, ионизационный электрод установлен правильно и обеспечивает стабильный ток сигнала (рекомендуется >5 мкА для надёжной работы).

Сброс аварийной блокировки: при срабатывании аварийной блокировки найдите и устраните причину (например, проверьте подачу газа, состояние электрода и т.д.), затем вручную нажмите кнопку Reset на корпусе.

Обслуживание: периодически проверяйте состояние контактов, целостность проводки, а также чистоту и положение ионизационного электрода. Загрязнение или износ датчика пламени могут привести к ложным срабатываниям защиты.

Режим работы: блок рассчитан на прерывистый режим работы. Для обеспечения максимального ресурса и безопасности необходимо принудительно останавливать систему хотя бы один раз в 24 часа для выполнения встроенной самодиагностики..

Преимущества перед аналогами
Высшая степень безопасности: ручной сброс блокировки (энергонезависимая блокировка), два независимых предохранительных контакта, мгновенный контроль пламени (менее 1 с) и соответствие строгим европейским стандартам (EN298).

Высокая универсальность: подходит для широкого спектра прогрессивных газовых горелок с вентилятором или без него, от различных производителей.

Надёжность и долговечность: итальянское качество Brahma, ресурс >250 000 циклов и встроенная защита от перепадов напряжения и короткого замыкания.

Экономичность и комфорт: прогрессивное (модулируемое) управление мощностью оптимизирует расход топлива и снижает количество пусков/остановов горелки.

Простота интеграции: компактные размеры и стандартные интерфейсы (разъемы Molex) облегчают монтаж и замену устройства..

Комплектация
Блок управления горением Brahma CM32FR (арт. 37170614) – 1 шт.

Краткое руководство по монтажу и эксплуатации (на нескольких языках).

Примечание: Цоколь для подключения, ионизационный электрод и электрод розжига приобретаются отдельно.

Условия хранения и гарантия
Гарантийный срок: обычно составляет 6-12 месяцев со дня продажи (уточняйте у продавца) при условии соблюдения правил монтажа и эксплуатации.

Условия хранения: хранить в сухом, защищённом от прямых солнечных лучей месте при температуре от -20°C до +70°C.

Артикулы для заказа
37170614 (основной артикул Brahma)
246.124.099 (альтернативная маркировка Brahma)
