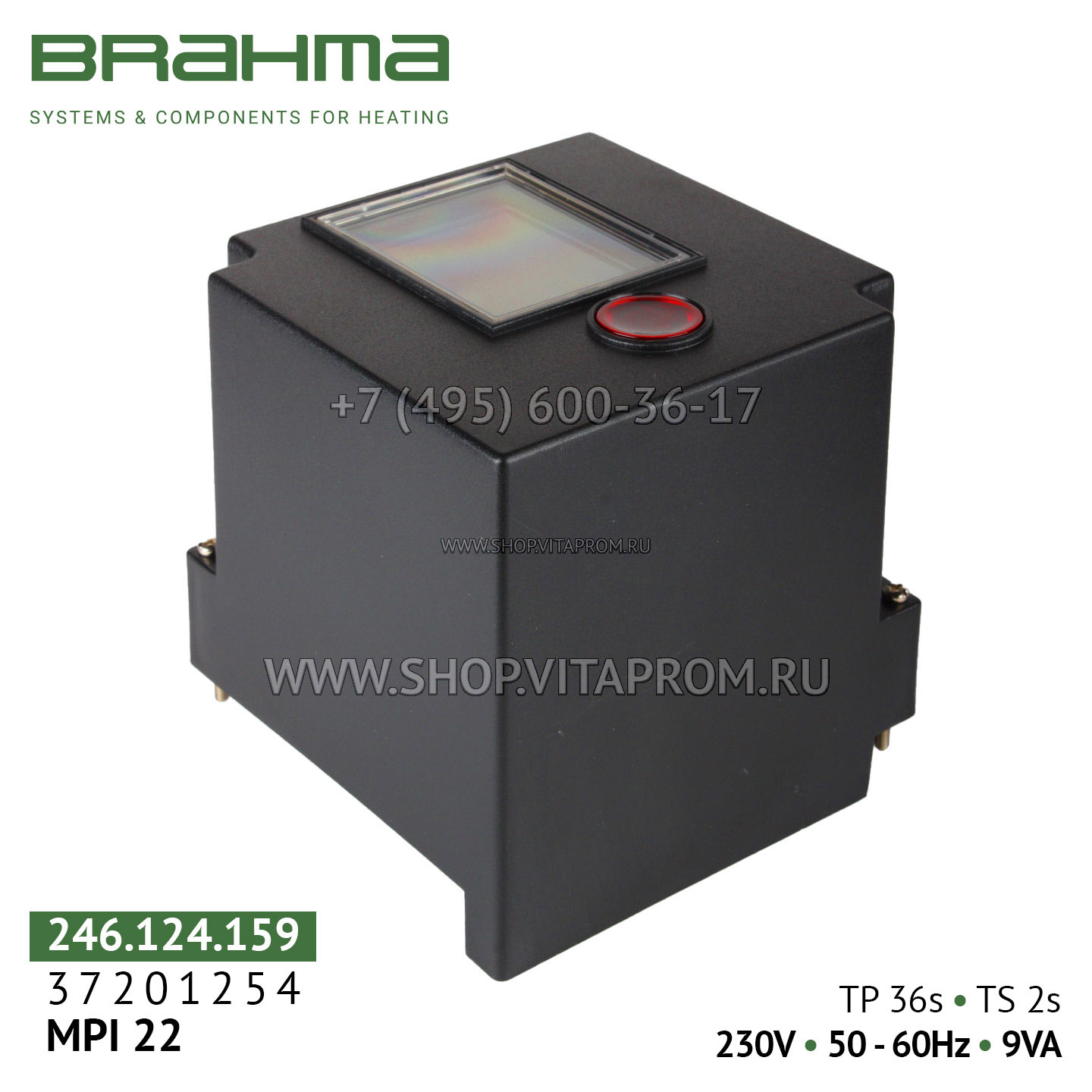

Блок управления горением Brahma MPI22 (арт. 37201254) — это профессиональный микропроцессорный контроллер для автоматизации систем розжига, контроля пламени и безопасной эксплуатации горелочного оборудования. Устройство предназначено для управления горелками с принудительной тягой (наддувными), работающими на газовом, жидком или комбинированном топливе в прерывистом режиме. Это современное решение, объединяющее в одном корпусе все ключевые функции, что является как техническим, так и экономическим преимуществом.
Контроллер сертифицирован в соответствии с европейскими стандартами и подходит для использования с многоступенчатыми или модулирующими горелками как в бытовых, так и в промышленных системах отопления.
Основные технические характеристики
Параметр Значение
Напряжение питания 230 В (+10%/-15%), 50/60 Гц (доступны версии 110/120 В)
Потребляемая мощность 7,5 ВА (при запуске) / 9 ВА (при работе)
Контроль пламени Ионизация или УФ-датчик типа UV1
Способ сжигания Наддувные горелки
Вид топлива Газовые, жидкотопливные, комбинированные
Тип горелки Многоступенчатая, прогрессивная
Режим работы Прерывистый
Время предварительной вентиляции (Tv) 36 секунд
Предохранительное время (Ts) 2 секунды
Рабочая температура от -20°C до +60°C
Класс защиты IP40
Контроль герметичности газовых клапанов Да
Наличие цоколя Да
Совместимость Циклы совместимы с контроллером типа LFL1 (Siemens)
Габариты (В×Ш×Г) 10,3 × 10,3 × 12,4 см
Вес 0,95 кг
Ключевые особенности
Энергонезависимая блокировка и ручной сброс. При аварийном отключении система переходит в безопасное состояние; для перезапуска требуется ручной сброс управления, что исключает самопроизвольное включение.
Встроенная проверка герметичности газовых клапанов. Устройство оснащено программой контроля герметичности, которая может быть активирована по запросу простым нажатием, что повышает безопасность эксплуатации.
Два типа контроля пламени. Поддерживает как ионизационный контроль (стандартный электрод), так и подключение ультрафиолетового датчика типа UV1 для различных условий эксплуатации.
Управление воздушными заслонками. Возможность подключения различных типов сервоприводов для воздушных заслонок обеспечивает гибкую настройку процесса горения.
Два независимых предохранительных контакта. Управление газовым клапаном осуществляется через два независимых предохранительных контакта для повышения надежности и безопасности системы.
Высокий ресурс работы. Срок службы электрооборудования составляет не менее 250 000 операций при максимальной заявленной нагрузке, что подтверждает долговечность устройства.
Встроенная защита от скачков и короткого замыкания. Варистор защищает устройство от скачков напряжения в сети, а внутренний предохранитель — от короткого замыкания на выходах (клапаны, двигатель, трансформатор).
Светодиодная диагностика причин блокировки. Для быстрой локализации неисправностей устройство оснащено встроенным и/или дистанционным ручным сбросом с индикацией причин, приведших к аварийному отключению.
Возможность многократных попыток зажигания. В зависимости от конечного применения можно настроить несколько попыток розжига для повышения надежности запуска.
Области применения
Контроллер Brahma MPI22 37201254 эффективно работает в системах отопления, использующих жидкое и газообразное топливо. Он может использоваться в:
Промышленных и бытовых котельных
Отопительных котлах и теплогенераторах
Промышленных печах, сушилках и пекарских шкафах
Газовых и дизельных горелках с принудительной подачей воздуха
Частных домах и зданиях общественного назначения
Артикулы для заказа: 37201254, 246.124.159
