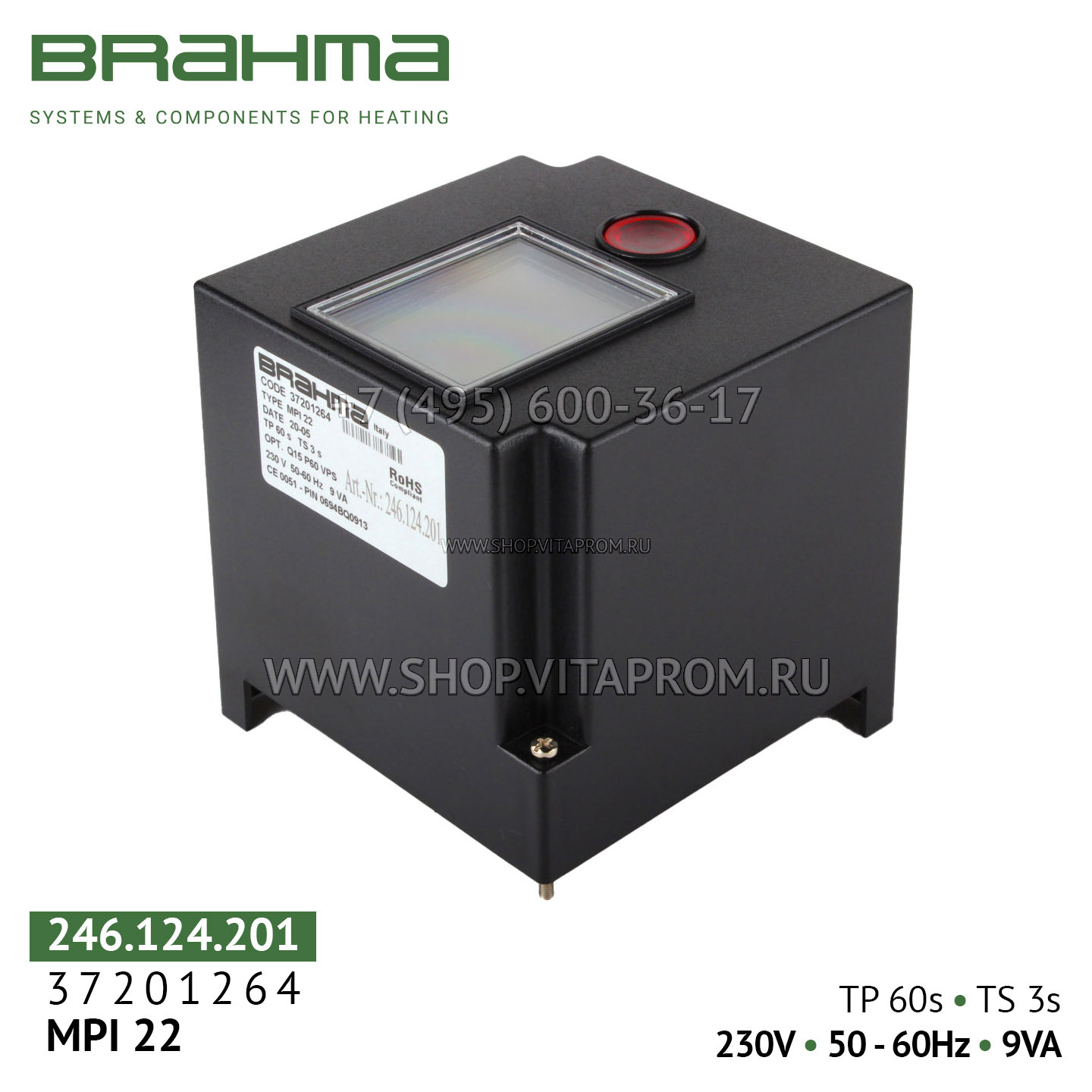

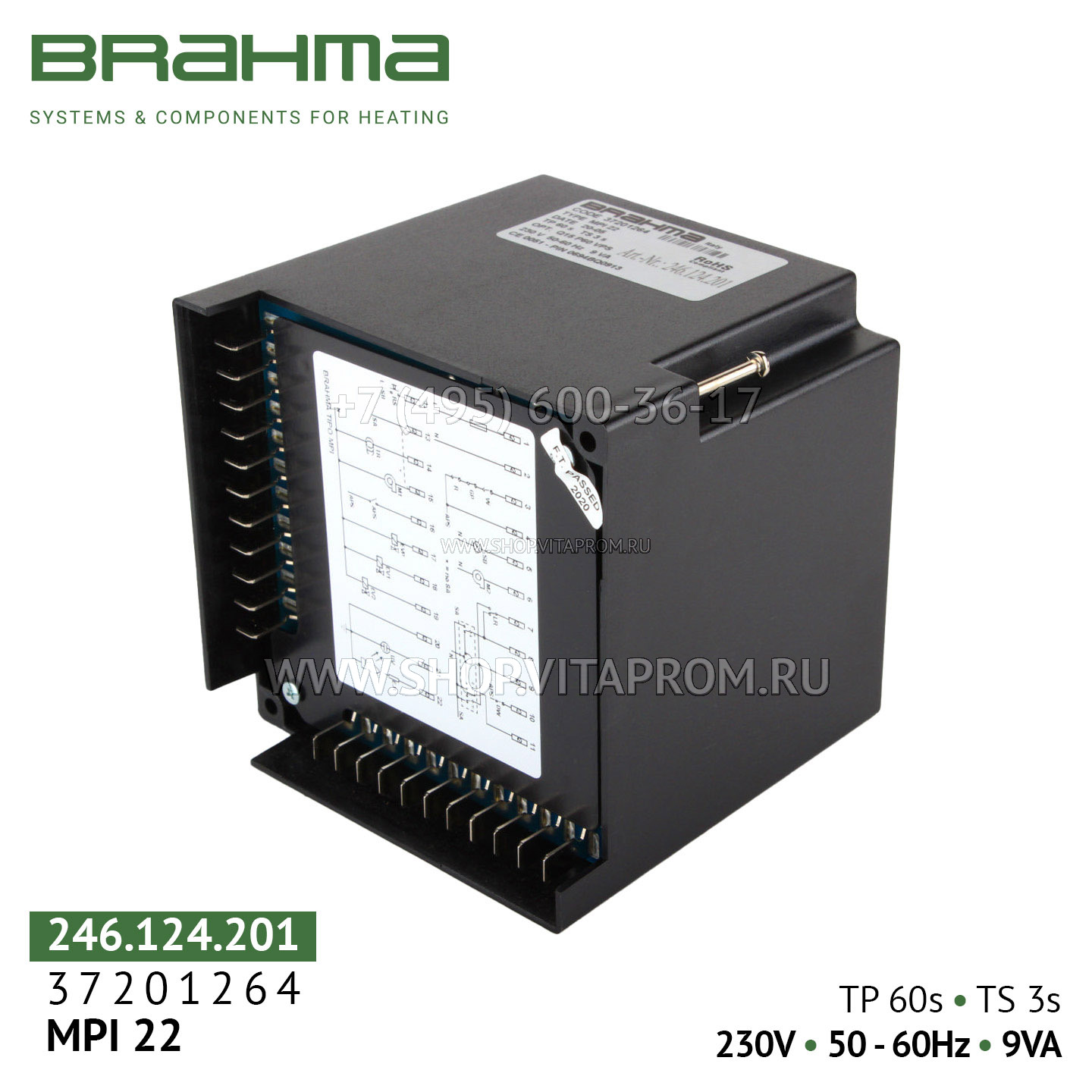

Блок управления горением Brahma MPI22 (арт. 37201264) — это автоматический микропроцессорный контроллер, предназначенный для управления процессом розжига, контроля пламени и безопасной работы наддувных горелок в прерывистом режиме. Устройство обеспечивает полный цикл: предварительную вентиляцию, розжиг, мониторинг горения и аварийную блокировку.
Модель MPI22 сочетает в компактном корпусе все необходимые функции для управления газовыми, жидкотопливными и комбинированными горелками многоступенчатого или прогрессивного типа. Контроллер сертифицирован по европейским стандартам и подходит для использования в системах отопления различного масштаба.
Основные технические характеристики
Параметр Значение
Напряжение питания 230 В (+10%/-15%), 50/60 Гц
Потребляемая мощность 7,5 ВА (пуск) / 9 ВА (работа)
Контроль пламени Ионизация или УФ-датчик UV1
Тип горелки Наддувные, многоступенчатые, прогрессивные
Вид топлива Газ, жидкое топливо, комбинированное
Режим работы Прерывистый
Время предварительной вентиляции (Tv) 36 секунд
Предохранительное время (Ts) 3 секунды
Рабочая температура от -20°C до +60°C
Класс защиты IP40
Контроль герметичности клапанов Есть (активируется по запросу)
Габариты (В×Ш×Г) 10,3 × 10,3 × 12,4 см
Вес 0,95 кг
Ключевые особенности
Энергонезависимая блокировка. При нештатной ситуации контроллер отключается и требует ручного сброса для перезапуска – это исключает самопроизвольное включение.
Встроенная проверка герметичности газовых клапанов. Повышает безопасность системы, особенно при длительных простоях.
Два способа контроля пламени. Можно использовать ионизационный электрод или УФ-датчик типа UV1 – гибкость под разные типы горелок.
Управление воздушной заслонкой. Поддерживается подключение сервоприводов для точной настройки подачи воздуха.
Два независимых предохранительных контакта. Управление газовым клапаном дублируется для надёжности.
Защита от скачков напряжения и КЗ. Встроенный варистор и предохранитель защищают устройство и подключённое оборудование.
Светодиодная индикация аварий. Быстрая диагностика причин блокировки через коды мигания.
Высокий ресурс. Не менее 250 000 операций при максимальной нагрузке.
Области применения
Промышленные и бытовые котельные
Отопительные котлы (газовые, дизельные, комбинированные)
Теплогенераторы и воздухонагреватели
Промышленные печи, сушилки, пекарские шкафы
Горелки с принудительной подачей воздуха (брендов Baltur, Riello, Weishaupt и др.)
Артикулы для заказа: 37201264, 246.124.201
