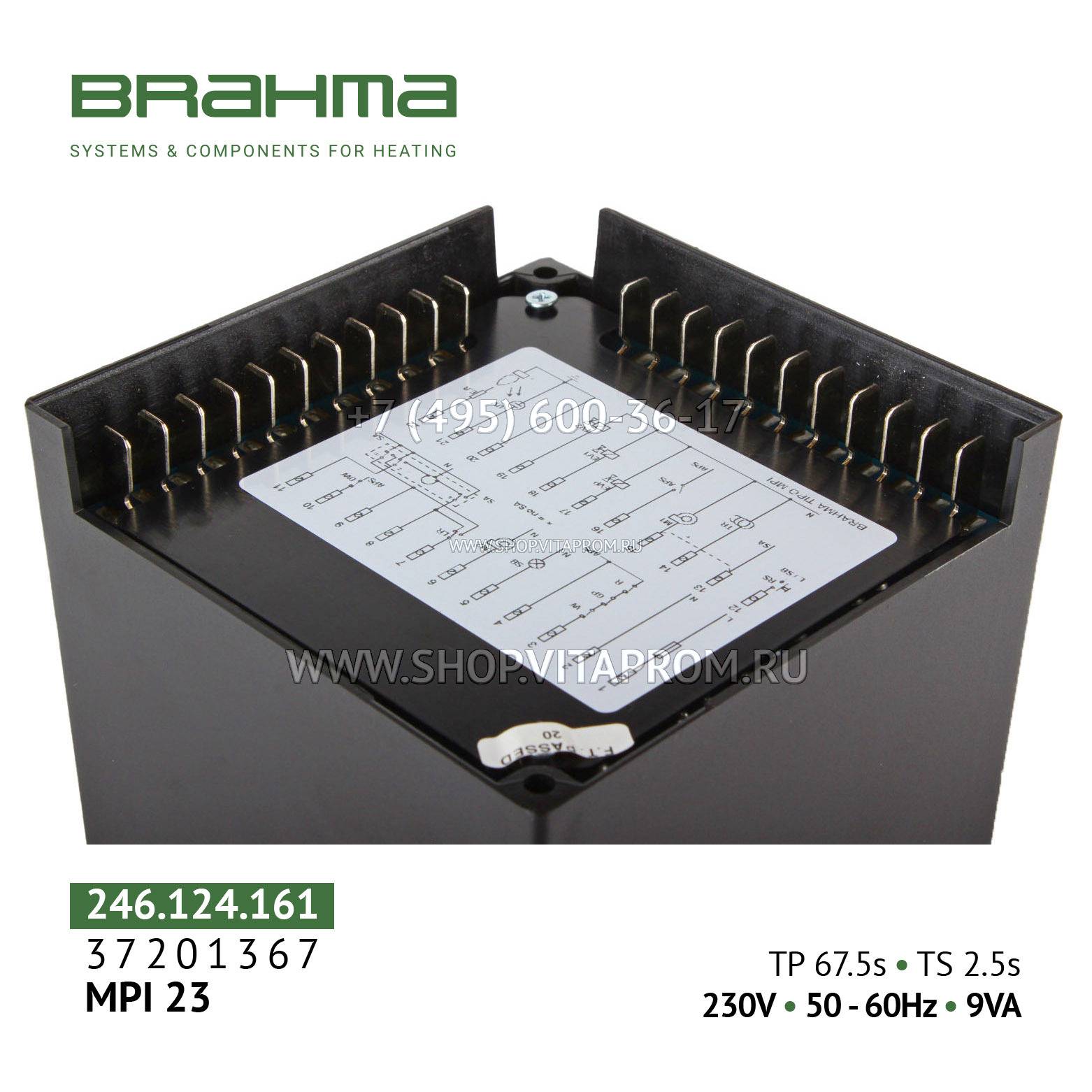

Блок управления горением Brahma MPI23 (арт. 37201367) – это микропроцессорный контроллер (менеджер горения) для автоматического управления наддувными горелками в прерывистом режиме. Устройство обеспечивает полный цикл: предварительную вентиляцию, розжиг, непрерывный контроль пламени и безопасную блокировку при нештатных ситуациях.
Модель MPI23 подходит для газовых, жидкотопливных и комбинированных горелок многоступенчатого, прогрессивного или модулируемого типа. Это современное решение от Brahma, объединяющее все необходимые функции в одном корпусе, что упрощает монтаж и повышает надёжность системы.
Основные технические характеристики
Параметр Значение
Напряжение питания 230 В (+10%/-15%), 50/60 Гц
Потребляемая мощность 7,5 ВА (пуск) / 9 ВА (работа)
Контроль пламени Ионизация или УФ-датчик UV1
Тип горелки Наддувные, многоступенчатые, прогрессивные, модулируемые
Вид топлива Газ, дизельное топливо, мазут, комбинированное
Режим работы Прерывистый
Время предварительной вентиляции (Tv) 20 секунд
Предохранительное время (Ts) 2 секунды
Рабочая температура от -20°C до +60°C
Класс защиты IP40
Контроль герметичности клапанов Да (активируется по запросу)
Совместимость Циклы совместимы с LFL1… (Siemens)
Габариты (В×Ш×Г) 10,3 × 10,3 × 9,1 см
Вес 0,95 кг
Ключевые особенности
Энергонезависимая блокировка с ручным сбросом. При аварии контроллер отключается и требует ручного перезапуска – исключает самопроизвольное включение.
Встроенная проверка герметичности газовых клапанов. Повышает безопасность, особенно при сезонном запуске или после длительного простоя.
Два способа контроля пламени. Работает с ионизационным электродом или УФ-датчиком UV1.
Два независимых предохранительных выхода на газовый клапан. Дублирование для максимальной надёжности.
Управление воздушной заслонкой. Поддержка различных типов сервоприводов.
Защита от скачков напряжения и короткого замыкания. Варистор + встроенный предохранитель на выходах.
Светодиодная индикация кодов неисправностей. Быстрая диагностика причин блокировки.
Высокий ресурс. Не менее 250 000 операций при максимальной нагрузке.
Области применения
Промышленные и бытовые котельные
Газовые, дизельные и комбинированные отопительные котлы
Теплогенераторы, воздухонагреватели
Промышленные печи, сушильные камеры, пекарские шкафы
Горелки с принудительной подачей воздуха (Baltur, Riello, Weishaupt и др.)
Артикулы для заказа: 37201367, 246.124.161
