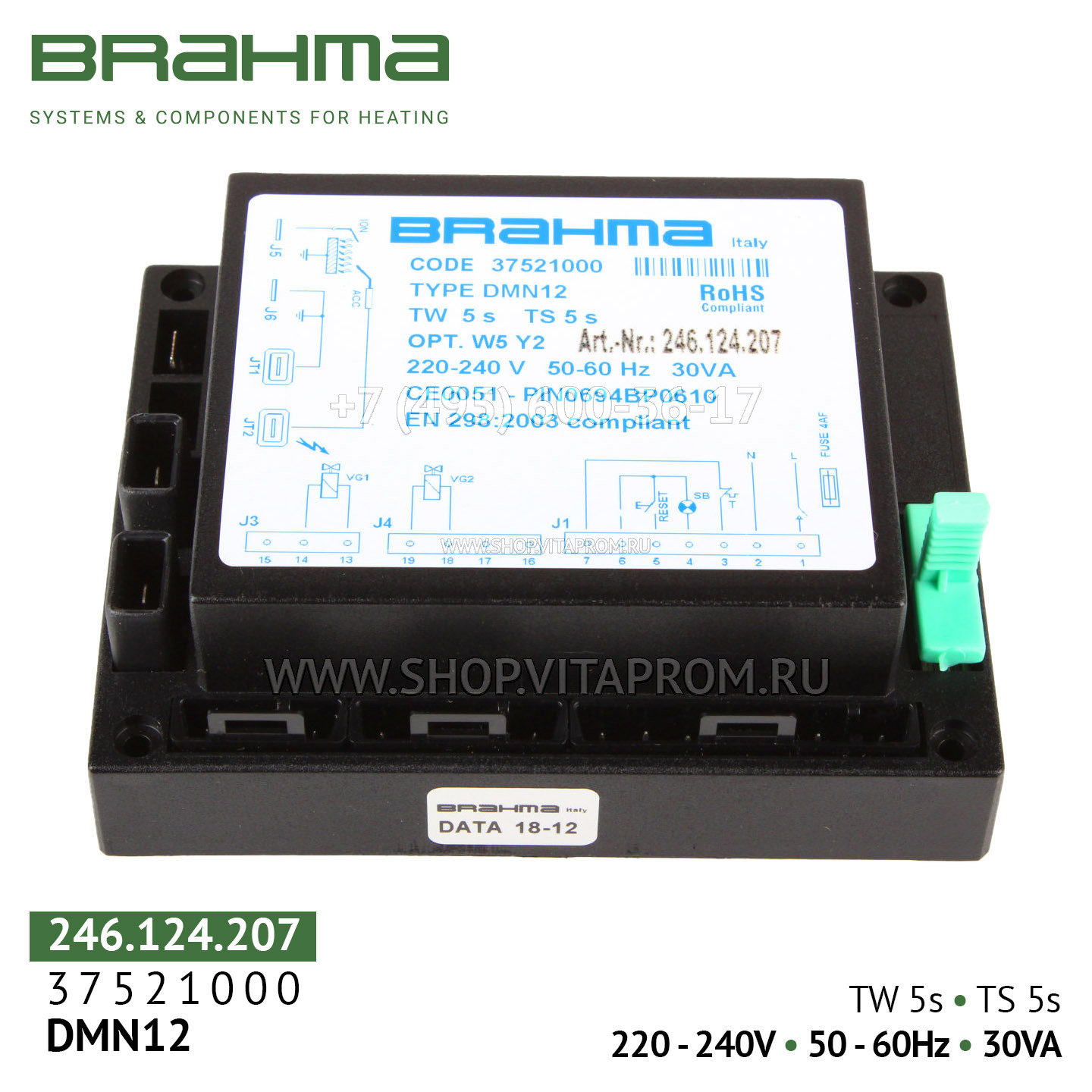

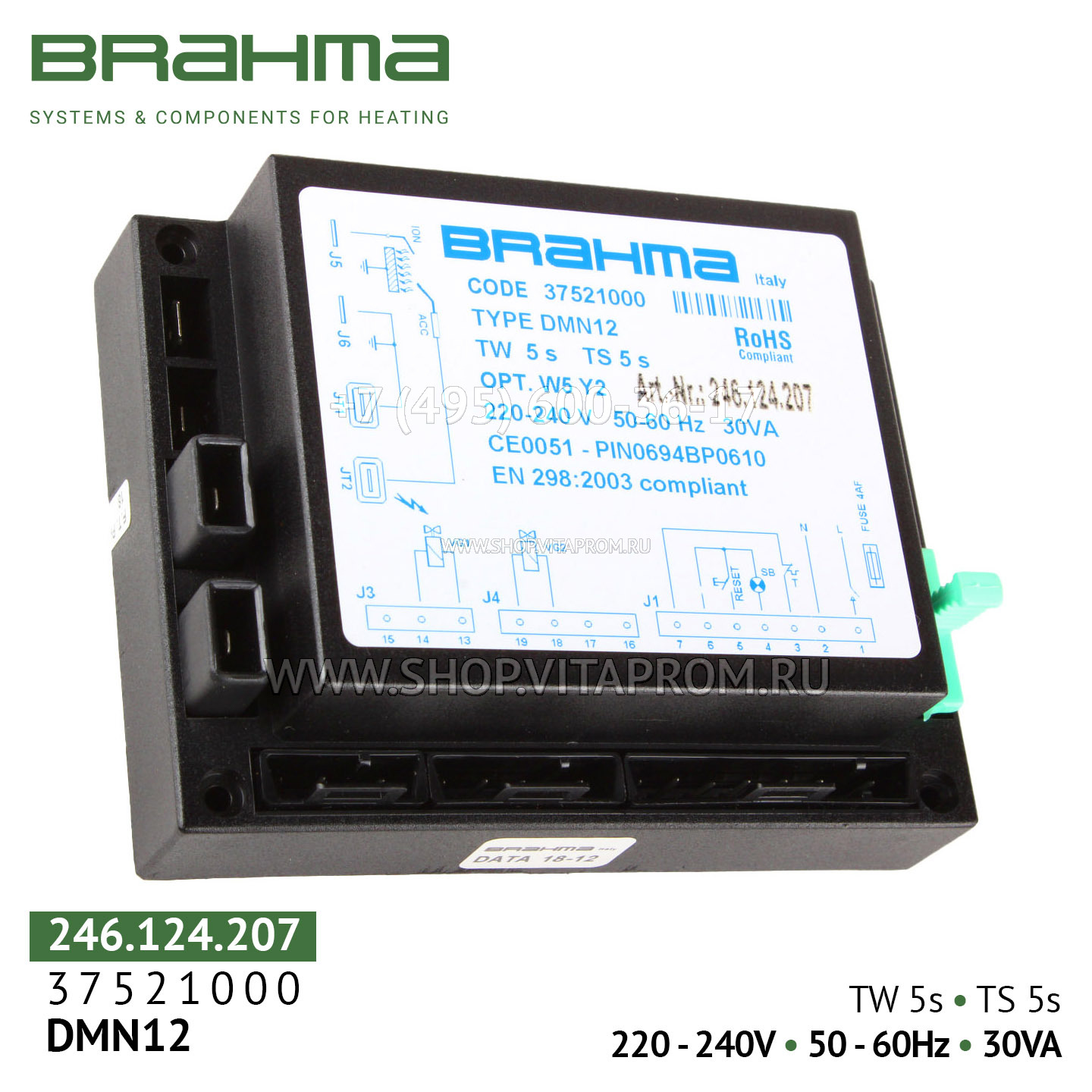

Brahma DMN12 — полностью твердотельный микропроцессорный контроллер («топочный автомат»), который полностью автоматизирует и делает безопасной работу атмосферных газовых и жидкотопливных горелок с двухступенчатым регулированием в прерывистом режиме. Он разработан для профессиональной эксплуатации в системах отопления и промышленного теплогенерирующего оборудования.
Назначение и область применения
Brahma DMN12 (арт. 37521000) — это ключевой компонент для автоматизации процессов розжига, контроля пламени и безопасной остановки горелки в системах с прерывистым (циклическим) режимом работы. Контроллер совместим с горелками ведущих брендов, таких как Riello, Baltur, Weishaupt, Lamborghini, и других.
Блок управления находит применение в широком спектре теплогенерирующего оборудования:
Отопительные и паровые котлы (бытовые и промышленные);
Комбинированные котлы;
Тепловые пушки, генераторы горячего воздуха;
Воздухонагреватели и ИК нагреватели, конвекторы;
Водонагреватели;
Промышленные печи и блочные горелки.
Основные функции и особенности
Ручной сброс (Manual Reset): Ключевая особенность модели. В случае любой аварийной ситуации контроллер блокируется, и перезапуск горелки возможен только вручную, нажатием соответствующей кнопки сброса на корпусе после устранения причины неисправности. Это исключает риск самопроизвольного запуска и соответствует высшему классу безопасности.
Два независимых предохранительных контакта: Для максимальной безопасности выход на газовый клапан оснащен двумя независимыми контактами, включенными последовательно. Это дублирование исключает возможность утечки газа при неисправности одного из них.
Мгновенный контроль пламени: Реакция на исчезновение пламена — менее 1 секунды, что гарантирует моментальное перекрытие подачи топлива для предотвращения аварийных ситуаций.
Встроенный высоковольтный трансформатор розжига: Не требует отдельного блока зажигания, что упрощает конструкцию и монтаж горелки.
Гибкий контроль пламени: Поддерживает работу как с ионизационным электродом, так и с фотодатчиком, что повышает его универсальность для газовых и жидкотопливных систем.
Высокая надёжность и защита: Встроенные варистор и предохранитель защищают от короткого замыкания и перепадов напряжения, а прочный пластиковый корпус — от механических повреждений.
Соответствие международным стандартам: Сертификат EC (CE PIN 0694BP0610) в соответствии с директивами 90/396 и 93/68 по газовому оборудованию. Соответствует стандартам EN 298 (Европейский стандарт для газовых систем и детекторов пламени) и EN 230:2005 (Европейский стандарт для систем на жидком топливе и детекторов пламени).
Технические характеристики
Параметр Значение
Модель Brahma DMN12
Артикулы 37521000, 246.124.207
Номинальное напряжение питания 220-240 В AC, 50/60 Гц
Потребляемая мощность 30 ВА
Тип горелки Двухступенчатая, газовые / жидкотопливные
Время предварительной вентиляции (tv/tp) 5 секунд
Предохранительное время (ts) 5 секунд
Время ожидания (tw) 5 секунд
Время реакции на потерю пламени 250 000 операций（общеотраслевой стандарт Brahma)
Важно: Класс защиты IP00 означает, что устройство не имеет встроенной защиты от пыли и влаги. Для обеспечения надёжной и безопасной эксплуатации его обязательно следует устанавливать внутри защитного шкафа управления для предотвращения попадания внешних воздействий.
Преимущества перед аналогами
Высшая степень безопасности: Ручной сброс блокировки, два независимых предохранительных контакта и мгновенный контроль пламени соответствуют строгим европейским стандартам EN298 и EN230.
Высокая универсальность: Подходит для широкого спектра двухступенчатых газовых и жидкотопливных горелок от различных производителей.
Надёжность и долговечность: Итальянское качество Brahma, ресурс >250 000 циклов и встроенная защита от перепадов напряжения и короткого замыкания.
Простота интеграции: Компактные размеры (107×81×36 мм) и светодиодная индикация состояния облегчают монтаж и диагностику.
Комплектация
Блок управления горением Brahma DMN12 (арт. 37521000) – 1 шт.
Краткое руководство по монтажу и эксплуатации (на нескольких языках).
Примечание: Цоколь для подключения, ионизационный электрод и электрод розжига приобретаются отдельно.
Условия хранения и гарантия
Гарантийный срок: Обычно составляет 6-12 месяцев со дня продажи при условии соблюдения правил монтажа и эксплуатации (уточняйте у продавца).
Условия хранения: Хранить в сухом, защищённом от прямых солнечных лучей месте при температуре от -20°C до +70°C.
Артикулы для заказа
37521000 (основной артикул Brahma)
246.124.207 (альтернативная маркировка Brahma)
