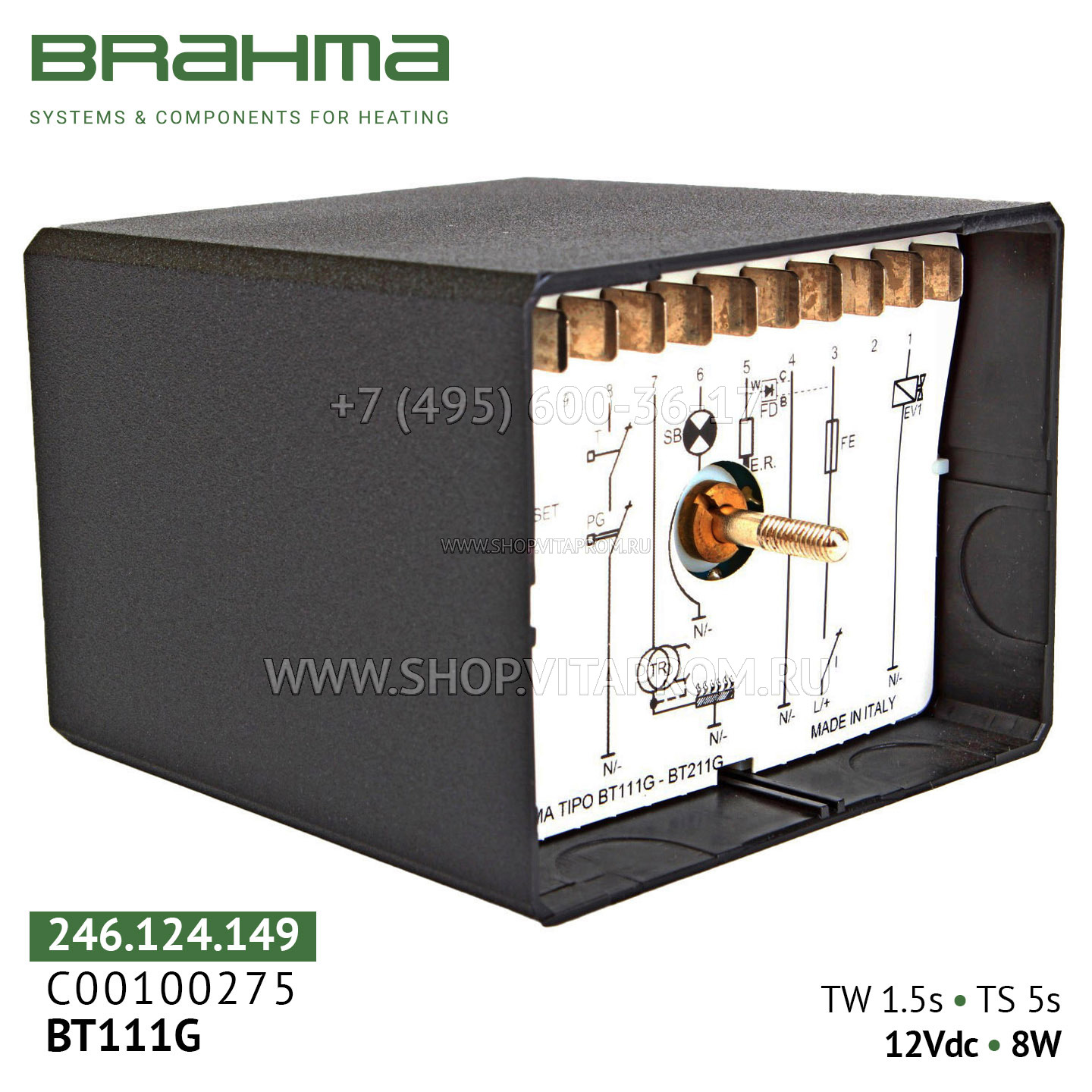

Brahma BT111G — это микропроцессорный контроллер («менеджер горения»), предназначенный для автоматического управления розжигом, контроля пламени и безопасной работы наддувных газовых, жидкотопливных и комбинированных горелок с одноступенчатым регулированием. Устройство работает в прерывистом режиме и широко применяется в тепловых пушках, горелках Lamborghini, Ecoflam, Giersch, Baltur, Riello и другом оборудовании.
Ключевая особенность: низковольтное питание (12 В DC)
В отличие от большинства топочных автоматов, работающих от 220 В, BT111G питается от постоянного напряжения 12 В. Это делает его идеальным выбором для систем с низковольтными цепями управления, бортовых или автономных установок.
Основные функции и особенности
Полная автоматизация цикла горения: блок управляет последовательностью: проверка отсутствия ложного пламени → предварительная вентиляция → розжиг → контроль горения → безопасное отключение при исчезновении факела.
Контроль пламени по ионизации: мгновенное обнаружение пламени через ионизационный электрод. Время реакции при потере пламени — менее 1 секунды, что соответствует высшим стандартам безопасности.
Ручной сброс аварийной блокировки: в случае нештатной ситуации (отсутствие пламени, сбой розжига) блок переходит в безопасное состояние. Перезапуск возможен только вручную, нажатием кнопки Reset на корпусе после устранения причины. Это исключает самопроизвольное включение горелки.
Встроенный высоковольтный трансформатор розжига – не требуется внешний блок зажигания.
Автоматическая самопроверка при каждом включении – диагностика ключевых цепей.
Выход сигнала аварийной блокировки – возможность подключения внешней сигнализации (лампы, зуммера).
Технические характеристики
Параметр Значение
Модель Brahma BT111G
Артикулы C00100275, 246.124.149
Напряжение питания 12 В DC (постоянного тока)
Тип горелки Наддувная, одноступенчатая (газ/жидкое топливо/комби)
Режим работы Прерывистый
Время предварительной вентиляции (tv/tp) 1.5 секунды
Предохранительное время (ts) 5 секунд
Время ожидания (tw) 1.5 секунды
Время реакции на потерю пламени < 1 секунды
Сброс блокировки Ручной (кнопка Reset)
Наличие цоколя Нет (приобретается отдельно)
Класс защиты корпуса IP00 (с цоколем – IP40)
Рабочая температура от –20°C до +70°C
Габариты (Ш×В×Г) 90 × 85 × 65 мм
Вес ~0.27 кг
Совместимость и замена
Совместимые горелки: оборудование брендов Lamborghini, Ecoflam, Giersch, Baltur, Riello и других с одноступенчатыми наддувными горелками и параметрами tv/tp=1.5 с, ts=5 с.
Прямая замена: артикулы C00100275 и 246.124.149 идентичны.
Подключение: для работы необходим цоколь (типа Microflat или аналогичный, приобретается отдельно). Схема подключения нанесена на корпус.
Установка и эксплуатация
Монтаж: в любом положении. Из-за класса защиты IP00 рекомендуется размещать блок в защитном кожухе/шкафу.
Подключение: строго соблюдайте полярность и уровень напряжения 12 В DC. Ошибочное подключение к сети 220 В приведёт к выходу блока из строя.
Сброс блокировки: после устранения неисправности нажмите кнопку Reset.
Режим работы: блок рассчитан на прерывистый режим (остановка не реже 1 раза в 24 часа).
Комплектация
Блок управления Brahma BT111G (C00100275) – 1 шт.
Артикулы для заказа: C00100275, 246.124.149
