Блок управления горением Brahma BT211G, C00100285

Brahma BT211G (арт. C00100285 / 246.124.185) — это микропроцессорный контроллер («менеджер горения») из серии EUROBOX, предназначенный для автоматического управления розжигом, контроля пламени и безопасной работы наддувных (с принудительной подачей воздуха) горелок в прерывистом (циклическом) режиме. Этот блок управления подходит как для одноступенчатых, так и для двухступенчатых горелок, работающих на газовом, жидком или комбинированном топливе.

Область применения включает:

промышленные и бытовые отопительные котлы;

тепловые пушки и генераторы горячего воздуха;

воздухонагреватели и технологические печи;

оборудование с горелками ведущих брендов: Riello, Baltur, Weishaupt, Lamborghini и других.

Ключевая особенность: низковольтное питание (24 В DC)
В отличие от большинства топочных автоматов, работающих от 220 В, BT211G C00100285 питается от источника постоянного тока напряжением 24 В. Это делает его идеальным решением для систем с низковольтными цепями управления, автономных установок, а также для прямой замены устаревших низковольтных контроллеров. Подключение к сети 220 В категорически запрещено и приведёт к выходу блока из строя.

Основные функции и особенности
Полная автоматизация цикла горения: Блок самостоятельно управляет последовательностью: проверка отсутствия ложного пламени → предварительная вентиляция → розжиг → контроль горения → безопасное отключение при исчезновении факела.

Контроль пламени через ионизацию или УФ-датчик: Обнаружение пламени осуществляется с помощью ионизационного электрода (на основе выпрямляющих свойств пламени) или УФ-фотодатчика. Время реакции при потере пламени — менее 1 секунды, что соответствует строгим нормам безопасности.

Ручной сброс аварийной блокировки: В любой нештатной ситуации (отсутствие пламени, обрыв цепи ионизации, сбой розжига) блок переходит в состояние блокировки. Перезапуск возможен только вручную, нажатием кнопки Reset на корпусе после устранения причины. Это исключает самопроизвольное включение горелки при неустранённой аварии.

Встроенный высоковольтный трансформатор розжига: Упрощает монтаж и снижает количество внешних компонентов.

Микропроцессорное управление: Гарантирует высокую точность соблюдения временных последовательностей и стабильность работы в любых условиях.

Компактный и прочный корпус: Корпус из термостойкого пластика со степенью защиты IP40 защищает электронику от пыли и влаги.

Высокая надёжность: Ресурс контроллера — более 250 000 циклов включения-выключения.

Соответствие стандартам: Устройство сертифицировано по европейским директивам и соответствует стандартам EN298:2003 (системы автоматического управления газовыми горелками), EN676:2003 (газовые горелки с принудительной тягой), DIN 4788 и EN230:2005 (масляные горелки).

Технические характеристики
Параметр Значение
Модель Brahma BT211G
Артикулы C00100285, 246.124.185
Номинальное напряжение 24 В DC (постоянного тока)
Тип горелки Наддувная, одноступенчатая / двухступенчатая
Вид топлива Газовые, жидкотопливные, комбинированные
Режим работы Прерывистый (остановка не реже 1 раза в 24 ч)
Время предварительной вентиляции (tv/tp) 10 секунд
Предохранительное время (ts) 5 секунд
Время ожидания (tw) 10 секунд
Время реакции на потерю пламени < 1 секунды
Контроль пламени Ионизационный электрод / УФ-фотодатчик
Сброс блокировки Ручной (кнопка Reset на корпусе)
Наличие цоколя Нет (приобретается отдельно)
Класс защиты корпуса IP40
Рабочая температура от –20°C до +70°C
Относительная влажность макс. 95% при 40°C
Габариты (Ш×В×Г) 90 × 85 × 65 мм
Вес 0,275 кг
Страна производства Италия
Важно: Убедитесь, что временные параметры вашей горелки (tv/tp=10 с, ts=5 с, tw=10 с) соответствуют настройкам данного блока.

Совместимость и замена
Совместимые горелки и оборудование: Блок подходит для широкого спектра наддувных газовых, жидкотопливных и комбинированных горелок, включая оборудование брендов Riello, Baltur, Weishaupt, Lamborghini.

Прямая замена: Артикулы C00100285 и 246.124.185 являются идентичными. Серия BT211G также представлена артикулом C00100289 (питание 12 В, параметры 5/10/5 с) — не путайте.

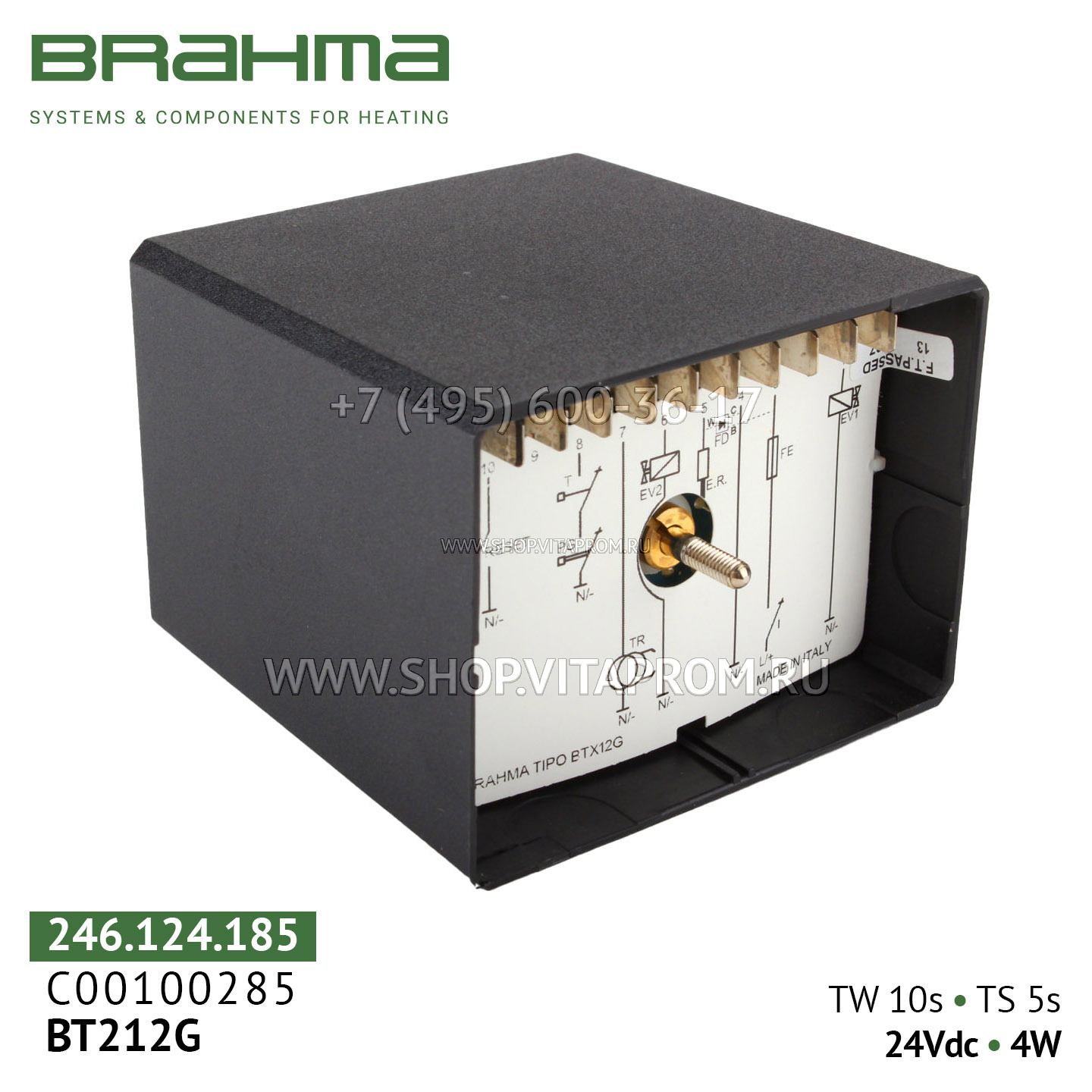

Аксессуары: Цоколь для подключения не входит в комплект и приобретается отдельно. Схема подключения нанесена на корпус устройства.

️ Установка и эксплуатация
Монтаж: Устройство можно устанавливать в любом положении. Корпус имеет стандартные габариты, что облегчает замену устаревших контроллеров. Степень защиты IP40 позволяет использовать блок в сухих и умеренно запылённых помещениях.

Подключение: Строго соблюдайте полярность и уровень напряжения 24 В DC. Ошибочное подключение к сети 220 В приведёт к выходу блока из строя. Перед началом работ отключите питание.

Первичный запуск: Перед пуском убедитесь, что камера сгорания провентилирована, ионизационный электрод (или УФ-датчик) установлен правильно и обеспечивает стабильный сигнал пламени.

Сброс блокировки: При срабатывании аварийной блокировки найдите и устраните причину, затем нажмите кнопку Reset на корпусе.

Обслуживание: Периодически проверяйте состояние контактов, целостность проводки, а также чистоту и положение датчика пламени.

Режим работы: Блок рассчитан на прерывистый режим работы. Для обеспечения максимального ресурса и безопасности необходимо принудительно останавливать систему хотя бы один раз в 24 часа.

Преимущества перед аналогами
Низковольтное питание (24 В DC): Идеальное решение для систем с низковольтными цепями управления, автономных установок и замены устаревших контроллеров.

Оптимальные временные параметры (10/5/10 с): Идеальный баланс между временем продувки камеры сгорания и скоростью запуска.

Надёжность: Ресурс более 250 000 циклов, подтверждённый производителем.

Безопасность: Ручной сброс блокировки + энергонезависимая память об ошибке соответствуют высшим стандартам EN298.

Универсальность: Подходит для газовых, жидкотопливных и комбинированных горелок, как одноступенчатых, так и двухступенчатых.

Итальянское качество: Компоненты высшего класса, строгий контроль производства.

Комплектация
Блок управления горением Brahma BT211G (арт. C00100285) – 1 шт.

Краткое руководство по монтажу и эксплуатации (на нескольких языках).

Примечание: Цоколь для подключения приобретается отдельно.

Условия хранения и гарантия
Хранить в сухом, защищённом от прямых солнечных лучей месте при температуре от –20°C до +70°C. Гарантийный срок обычно составляет 6–12 месяцев со дня продажи (уточняйте у продавца) при условии соблюдения правил монтажа и эксплуатации.

Артикулы для заказа
C00100285 (основной артикул Brahma)
246.124.185 (альтернативная маркировка)
