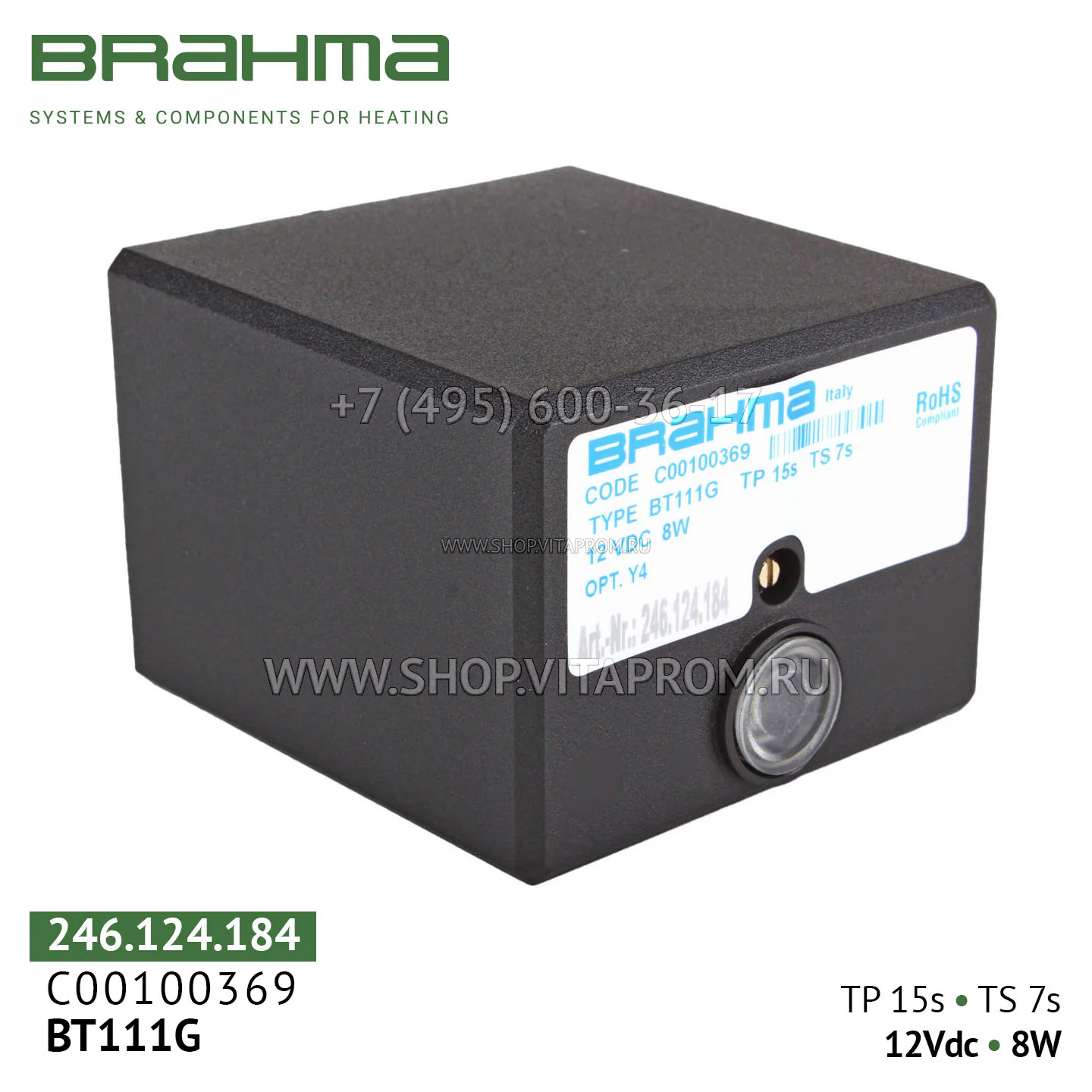

Brahma BT111G — это микропроцессорный контроллер («менеджер горения»), предназначенный для автоматического управления розжигом, контроля пламени и безопасной работы наддувных газовых, жидкотопливных и комбинированных горелок с одноступенчатым регулированием в прерывистом режиме. Широко применяется в тепловых пушках, горелках и котлах брендов Lamborghini, Ecoflam, Giersch, Baltur, Riello, Master, Baxi, Beretta и других.
Ключевая особенность: низковольтное питание (12 В DC)
В отличие от большинства топочных автоматов (работающих от 220 В), BT111G C00100369 питается от постоянного напряжения 12 В. Это делает его идеальным выбором для систем с низковольтными цепями управления, бортовых или автономных установок. Подключение к сети 220 В категорически запрещено и приведёт к выходу блока из строя.
Основные функции и особенности
Полная автоматизация цикла горения: управляет последовательностью: проверка отсутствия ложного пламени → предварительная вентиляция → розжиг → контроль горения → безопасное отключение при исчезновении факела.
Ионизационный контроль пламени: мгновенное обнаружение пламени через ионизационный электрод. Время реакции при потере пламени — менее 1 секунды, что соответствует высшим стандартам безопасности EN 298.
Ручной сброс аварийной блокировки: в случае нештатной ситуации (отсутствие пламени, сбой розжига) блок переходит в безопасное состояние. Перезапуск возможен только вручную, нажатием кнопки Reset на корпусе после устранения причины. Это исключает самопроизвольное включение горелки.
Встроенный высоковольтный трансформатор розжига – не требуется внешний блок зажигания.
Автоматическая самопроверка при каждом включении – диагностика ключевых цепей.
Выход сигнала аварийной блокировки – возможность подключения внешней сигнализации (лампы, зуммера).
Цоколь в комплекте – упрощает монтаж и обеспечивает степень защиты IP40.
Технические характеристики
Параметр Значение
Модель Brahma BT111G
Артикулы C00100369, 246.124.184
Напряжение питания 12 В DC (постоянного тока)
Потребляемая мощность ~15 Вт
Тип горелки Наддувная, одноступенчатая (газ/жидкое топливо/комби)
Режим работы Прерывистый
Время предварительной вентиляции (tv/tp) 15 секунд (уточняйте по маркировке на корпусе)
Предохранительное время (ts) 7 секунд (уточняйте по маркировке на корпусе)
Время ожидания (tw) уточняйте по маркировке на корпусе
Время реакции на потерю пламени < 1 секунды
Сброс блокировки Ручной (кнопка Reset)
Наличие цоколя Да, в комплекте
Класс защиты корпуса (с цоколем) IP40
Рабочая температура от –20°C до +70°C
Относительная влажность макс. 95% при 40°C
Габариты (Ш×В×Г) 90 × 85 × 65 мм
Вес ~0.27 кг
Важно: Разные модификации BT111G могут иметь разные временные параметры. Перед покупкой обязательно сверьте значения tv/tp и ts, указанные на корпусе блока, с требованиями вашей горелки. Для артикула C00100369 типовые значения — 15 с и 7 с соответственно. Не путайте с артикулом C00100275 (tv/tp=1.5 с, ts=5 с) — они не взаимозаменяемы.
Совместимость и замена
Совместимые горелки: оборудование брендов Lamborghini, Ecoflam, Giersch, Baltur, Riello, Master и других с одноступенчатыми наддувными горелками и параметрами tv/tp=15 с, ts=7 с.
Прямая замена: артикулы C00100369 и 246.124.184 идентичны.
Подключение: цоколь входит в комплект. Схема подключения нанесена на корпус.
Установка и эксплуатация
Монтаж: в любом положении. Корпус имеет стандартные габариты, что облегчает замену устаревших контроллеров. Для обеспечения степени защиты IP40 используйте входящий в комплект цоколь.
Подключение: строго соблюдайте полярность и уровень напряжения 12 В DC. Ошибочное подключение к сети 220 В приведёт к выходу блока из строя.
Артикулы для заказа: C00100369, 246.124.184
