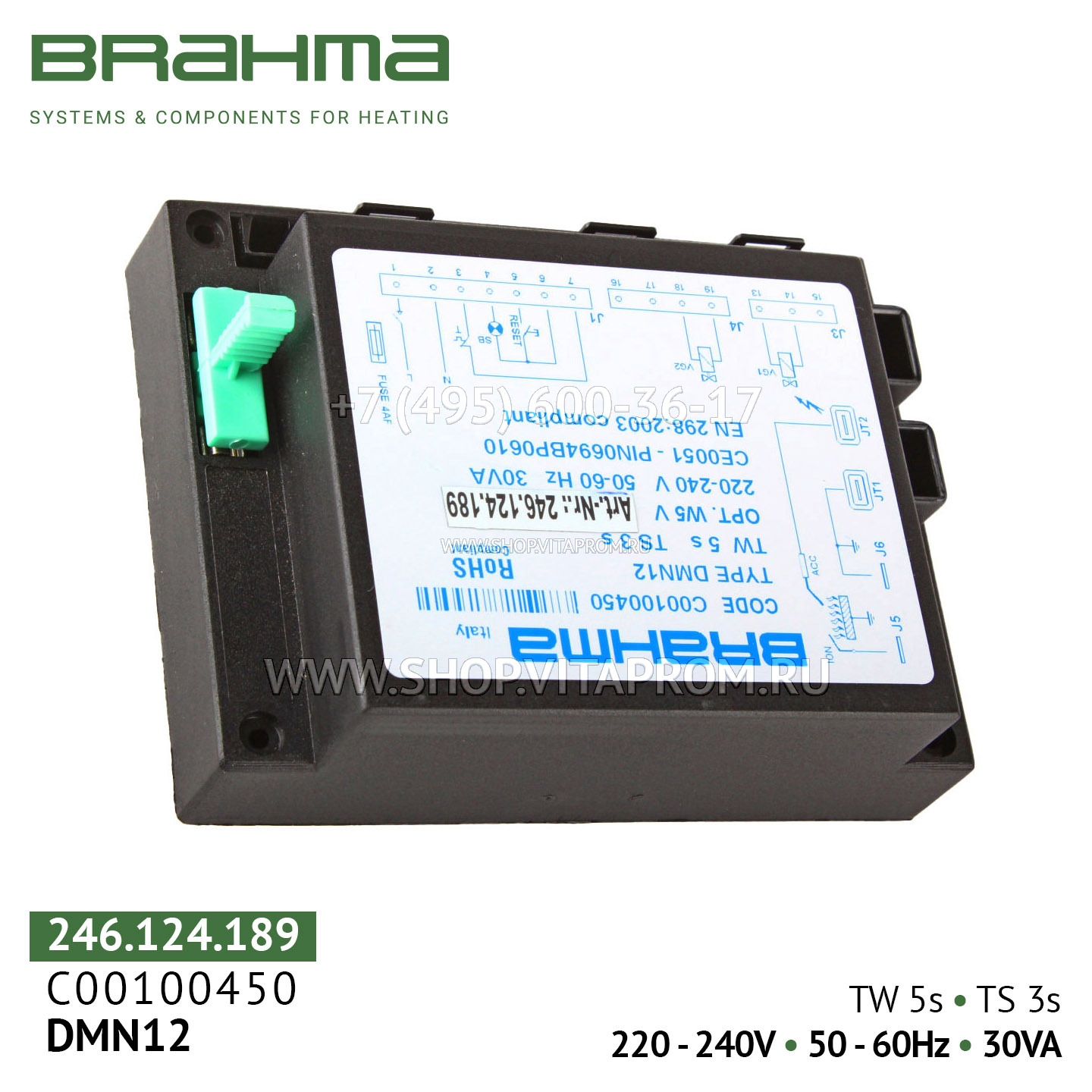

Brahma DMN12 (арт. C00100450 / 246.124.189) — это современный менеджер горения («топочный автомат»), который полностью автоматизирует и делает безопасной работу двухступенчатых газовых и жидкотопливных горелок. Это интеллектуальное устройство станет надёжным и эффективным сердцем вашей отопительной системы.
Назначение и область применения
Brahma DMN12 — это полностью твердотельный микропроцессорный контроллер, созданный для автоматизации, контроля и обеспечения безопасности атмосферных и наддувных газовых / жидкотопливных горелок с двухступенчатым регулированием мощности, работающих в прерывистом (циклическом) режиме.
Этот менеджер горения является ключевым компонентом для широкого спектра теплогенерирующего оборудования, включая:
Котельное оборудование: отопительные, комбинированные и паровые котлы для бытовых и промышленных нужд.
Климатическое и тепловое оборудование: тепловые пушки, конвекторы, генераторы горячего воздуха, воздухонагреватели, инфракрасные (ИК) обогреватели.
Водонагревательное оборудование: водонагреватели.
Промышленные и бытовые установки: технологические печи, блочные горелки и другое оборудование с двухступенчатыми горелками.
Технические характеристики
Ниже приведены точные параметры для данной модели, которые следует учитывать при подборе или замене блока управления.
Параметр Значение
Модель Brahma DMN12
Артикулы C00100450, 246.124.189
Номинальное напряжение питания 220-240 В AC, 50/60 Гц
Потребляемая мощность Информация отсутствует
Тип горелки Двухступенчатая, атмосферная, с/без вентилятора, газовые / жидкотопливные
Режим работы Прерывистый (с остановкой не реже 1 раза в 24 часа для самодиагностики)
Время предварительной вентиляции (tv/tp / TP) 5 секунд
Предохранительное время (ts / TS) 3 секунды
Время ожидания (tw) 5 секунд
Время реакции на потерю пламени 250 000 операций
Основные функции и особенности
Двухступенчатое управление: Точное регулирование тепловой мощности за счёт работы горелки на двух уровнях нагрузки позволяет экономить топливо и повышает комфорт.
Ручной сброс (Manual Reset): В любой аварийной ситуации контроллер блокируется, и перезапуск горелки возможен только вручную, после устранения проблемы. Это исключает риск самопроизвольного запуска и соответствует высшему классу безопасности.
Мгновенный контроль пламени: Реакция на исчезновение пламени — менее 1 секунды, что гарантирует моментальное перекрытие подачи топлива и предотвращает аварийные ситуации.
Встроенный высоковольтный трансформатор розжига: Не требует отдельного блока зажигания, упрощая конструкцию и монтаж горелки.
Два независимых предохранительных контакта: Дублирование критически важных цепей управления газовым клапаном исключает утечку газа при неисправности одного из них.
Гибкий контроль пламени: Поддерживает работу как с ионизационным электродом (для газа), так и с фотодатчиком (для газа и дизеля), что повышает его универсальность.
Высокая надёжность и защита: Итальянское качество, ресурс работы более 250 000 операций. Встроенные варистор и предохранитель защищают от короткого замыкания и перепадов напряжения.
Самодиагностика: Блок автоматически проверяет свои ключевые компоненты при каждом перезапуске, гарантируя готовность к безопасной работе.
Вспомогательные функции: Есть выход EV2 для внешнего контроля пламени и защита от ложного сигнала пламени перед запуском.
Соответствие международным стандартам: Полностью соответствует европейским стандартам безопасности EN298:2003 (газ) и EN230:2005 (дизель), а также имеет сертификат CE.
Совместимость и замена
Совместимые горелки и оборудование: Brahma DMN12 подходит для широкого спектра двухступенчатых атмосферных и наддувных газовых/жидкотопливных горелок, включая оборудование брендов Riello, Baltur, Weishaupt, Lamborghini, Beretta и других.
Прямая замена: Артикулы C00100450 и 246.124.189 являются идентичными и полностью взаимозаменяемыми.
Аксессуары: Для подключения необходим цоколь типа Microflat (приобретается отдельно). Схема подключения нанесена на корпус устройства.
Установка и эксплуатация
Монтаж: Устройство можно устанавливать в любом положении. Из-за класса защиты IP00 настоятельно рекомендуется размещать прибор в сухих, проветриваемых местах, обязательно в защитном кожухе/шкафу управления, исключающем попадание пыли и влаги.
Подключение: Перед началом работ обязательно отключите питание! Строго соблюдайте правильность подключения фазного и нулевого проводов, а также цепей управления газовым клапаном и датчика пламени согласно схеме на корпусе.
Первичный запуск: Перед пуском убедитесь, что камера сгорания провентилирована, датчик пламени установлен правильно и обеспечивает стабильный сигнал.
Сброс аварийной блокировки: При аварийной остановке найдите и устраните причину (проверьте подачу топлива, состояние датчика пламени и т.д.), затем вручную нажмите кнопку Reset на корпусе.
Обслуживание: Периодически проверяйте состояние контактов, целостность проводки, а также чистоту и положение датчика пламени.
Режим работы: Блок рассчитан на прерывистый режим работы. Для обеспечения максимального ресурса и безопасности необходимо принудительно останавливать систему хотя бы один раз в 24 часа для выполнения встроенной самодиагностики.
Преимущества перед аналогами
Высшая степень безопасности: Ручной сброс блокировки, два независимых предохранительных контакта и мгновенный контроль пламени соответствуют строгим европейским стандартам.
Высокая универсальность: Подходит для широкого спектра двухступенчатых газовых и жидкотопливных горелок от различных производителей, с вентилятором и без.
Надёжность и долговечность: Итальянское качество Brahma, ресурс >250 000 циклов и встроенная защита от перепадов напряжения и короткого замыкания.
Экономичность и комфорт: Двухступенчатое управление мощностью оптимизирует расход топлива и снижает количество пусков/остановов горелки.
Простота интеграции: Компактные размеры (107×81×36 мм), светодиодная индикация состояния и простота монтажа.
Комплектация
Блок управления горением Brahma DMN12 (арт. C00100450) – 1 шт.
Краткое руководство по монтажу и эксплуатации (на нескольких языках).
Примечание: Цоколь для подключения, датчик(и) пламени и другие аксессуары приобретаются отдельно.
Условия хранения и гарантия
Гарантийный срок: Обычно составляет 6 месяцев со дня продажи при условии соблюдения правил монтажа и эксплуатации.
Условия хранения: Хранить в сухом, защищённом от прямых солнечных лучей месте при температуре от -20°C до +70°C.
Производитель: Brahma (Италия).
Страна производства: Италия.
Код товара: C00100450.
Внимание! Установка и замена блока управления горением должны производиться только квалифицированным персоналом, имеющим допуск к обслуживанию газового и/или жидкотопливного оборудования. Перед началом работ убедитесь, что электропитание и подача топлива полностью отключены. Несоблюдение правил монтажа и эксплуатации может привести к аварийной ситуации, взрыву или пожару.
Артикулы для заказа
C00100450 (основной артикул Brahma)
246.124.189 (альтернативная маркировка)
