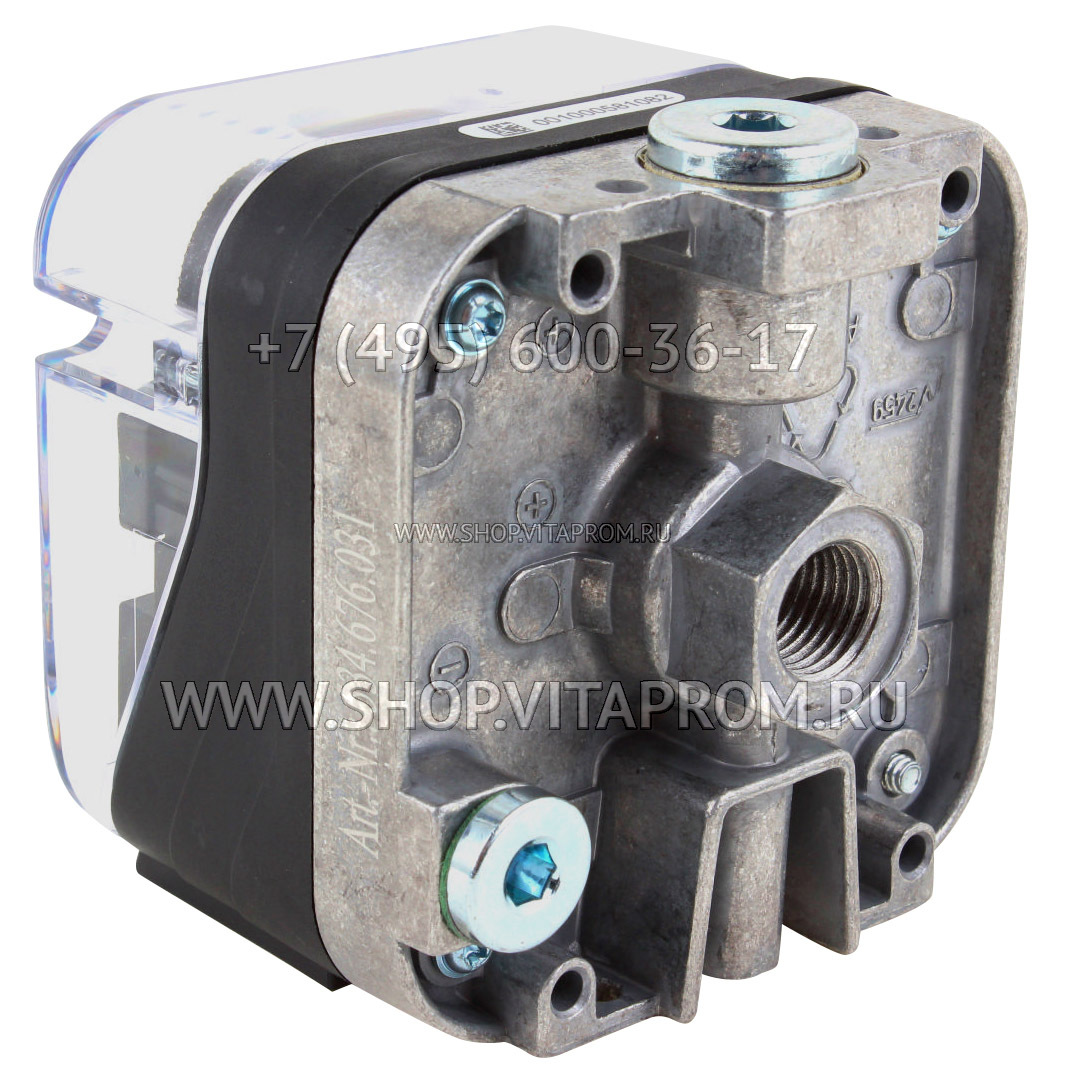

Реле давления газа Honeywell C6097A4210B
Высокоточный контроль минимального/максимального давления газа (диапазон 2,5–50 мбар) для газовых горелок и котлов
Реле давления газа Honeywell C6097A4210B — это прецизионный пневматический переключатель (газовый прессостат) из профессиональной серии C6097A. Устройство предназначено для непрерывного мониторинга давления природного газа, СУГ (в газообразной фазе), воздуха или негорючих газов в системах управления горелками и котлами .
Модель C6097A4210B имеет диапазон настройки 2,5–50 мбар и срабатывает при падении давления ниже установленного порога . Это делает её идеальным выбором для контроля минимального давления газа в газовых горелках средней и большой мощности. Если ваша горелка выдает ошибку недостаточного давления газа, не запускается или аварийно отключается — вероятная причина кроется в неисправности или неправильной настройке этого реле.
Технические характеристики
Параметр Значение
Артикулы C6097A4210B, 84449022, 534.676.031
Производитель Honeywell (Германия)
Тип устройства Газовый прессостат (Pressure switch), серия C6097A
Срабатывание При падении давления (NO-COM размыкается при падении)
Диапазон настройки давления 2,5 – 50 мбар (0,25 – 5 кПа / 1 – 20 дюймов вод. ст.)
Точность настройки ±15% от шкалы
Средний дифференциал срабатывания 0,8 – 1,5 мбар
Максимальное входное давление 500 мбар (50 кПа)
Тип контакта SPDT (однополюсный переключатель)
Коммутационная способность 0,05 – 5 А, 24 – 250 В AC
Температура среды от -20°C до +80°C
Температура хранения от -20°C до +40°C
Класс защиты корпуса IP65 (пыленепроницаемость, струи воды)
Тип подключения к системе Резьба Rp 1/4″ (ISO 7-1) или G 1/4″
Кабельный ввод M16 x 1,5, под кабель Ø 4–10 мм
Материал корпуса (нижняя часть) AlSi 12 (алюминиевый сплав)
Материал корпуса (верхняя часть) PBT пластик, армированный стекловолокном
Материал мембраны NBR (бутадиен-акрилонитрильный каучук), без силикона
Вес 270 – 320 г
Сертификация CE, EN 1854, UL, FM
Совместимость и назначение
Серия C6097A специально разработана для мониторинга давления газа и воздуха в системах управления горелками в соответствии со стандартом EN 1854 .
C6097A4210B срабатывает при падении давления — контакты NO-COM размыкаются, когда давление опускается ниже установленного порога . Это стандартное применение для контроля минимального давления газа в горелке.
Буква «B» в артикуле указывает на принадлежность к партии или упаковке (версия для профессионального применения).
Для контроля повышения давления (максимального) используется серия C6097B .
Ключевые преимущества
Оптимальный диапазон 2,5–50 мбар для профессиональных горелок: Модель C6097A4210B специально предназначена для контроля давления газа в горелках средней и большой мощности, где требуется диапазон настройки 2,5–50 мбар . Точность настройки ±15% гарантирует стабильную работу и предотвращает ложные срабатывания .
Надёжная конструкция для агрессивных сред: Корпус из алюминиевого сплава AlSi 12 и армированного PBT пластика, а также мембрана из маслостойкого NBR-каучука выдерживают воздействие природного газа и долговременную эксплуатацию в условиях вибрации и перепадов температур .
Высокая степень защиты IP65 и встроенный вентиляционный ограничитель: IP65 обеспечивает полную пыленепроницаемость и защиту от струй воды, что позволяет устанавливать реле в промышленных котельных без дополнительных кожухов . Встроенный вентиляционный ограничитель (vent limiter) предотвращает утечку газа в электрическую часть при разрыве мембраны .
Универсальность и простота монтажа: Два резьбовых входа G 1/4″ (могут использоваться как проходные) и поворотный механизм корпуса на 360° упрощают встраивание в существующие газовые линии и шкафы управления .
Простая и точная настройка: Порог срабатывания устанавливается с помощью маховичка на корпусе. Шкала имеет градуировку: 1 см шкалы = 1 мбар, что позволяет выполнять настройку без контрольного манометра с высокой повторяемостью .
Область применения
Реле C6097A4210B является обязательным элементом системы безопасности согласно стандарту EN 1854 и используется в оборудовании :
Газовые горелки всех типов (мощность от 100 до 1000 кВт)
Атмосферные и наддувные газовые котлы
Котельные установки, технологические печи, сушильные камеры
Основная функция: Мониторинг минимального давления газа — блокирует работу горелки, если давление газа падает ниже допустимого предела, предотвращая срыв факела и обеспечивая безопасную эксплуатацию.
Принцип работы и схема подключения
Принцип действия: Давление среды воздействует на мембрану, которая через механическую передачу управляет микропереключателем SPDT .
Схема подключения (клеммы внутри корпуса):
C (COM) – Общий контакт: Подключение фазы или сигнала.
NC (Normally Closed) – Нормально замкнутый: Замкнут при отсутствии давления.
NO (Normally Open) – Нормально открытый: Разомкнут при отсутствии давления.
Для контроля минимального давления газа (стандартное применение C6097A4210B):
Реле должно размыкать цепь безопасности при падении давления ниже порога .
Используйте клеммы NO (нормально открытый) и COM (общий). При нормальном рабочем давлении контакты замкнуты. При падении давления ниже порога настройки реле размыкается, и цепь безопасности прерывается .
Порт для вентиляции (Port 4): Порт «4» (1/8″ NPT) соединяет верхнюю мембранную камеру с микропереключателем. Не подключайте к этому порту газовые трубки! Он используется только для вентиляции и оснащён встроенным ограничителем утечки .
Признаки неисправности и когда нужна замена
Признак Возможная причина
Горелка не запускается, ошибка «Нет минимального давления газа» Реле не замыкается из-за реально низкого давления газа или вышло из строя
Горелка запускается, но глохнет после розжига или во время работы Ложное срабатывание реле из-за неправильной настройки, загрязнения мембраны или механической поломки
Визуальные повреждения Трещины корпуса, следы коррозии на контактах, подгоревшие клеммы
При проверке реле не «щёлкает» при подаче/снятии давления Полная потеря чувствительности (выход из строя мембраны или пружинного механизма)
Реле срабатывает не на той отметке (более ±15% отклонение) Износ механизма, деформация пружины, заводской брак
Внутри корпуса ощущается запах газа ОПАСНО! Разрыв мембраны. Реле подлежит немедленной замене
Рекомендации по обслуживанию
Перед установкой и настройкой: Работы должны выполняться квалифицированными газовиками и электриками. Перед вскрытием реле обязательно отключите электропитание и перекройте газ.
Настройка: Установите требуемое давление с помощью маховичка. Проверьте точку срабатывания контрольным манометром .
Ежегодное ТО: Проверять герметичность подключения (опрессовка), тестировать срабатывание принудительным созданием давления, визуальный осмотр корпуса и контактов .
Не подлежит ремонту: При выходе из строя мембраны или механизма реле заменяется целиком. Используйте только оригинальные запчасти OEM .
Важно: Реле давления C6097A4210B – это оригинальная продукция Honeywell (Германия), разработанная под конкретные стандарты безопасности. Установка подделок или неподходящих аналогов может привести к аварии и аннулированию гарантии котельного оборудования.
Условия покупки
Товар доступен для заказа. Перед оформлением настоятельно рекомендуем сверить артикул (C6097A4210B), диапазон настройки (2,5–50 мбар), максимальное давление (500 мбар) и тип резьбы (Rp 1/4″) с характеристиками вашего оригинального реле.
Артикулы для заказа: C6097A4210B, 84449022, 534.676.031
