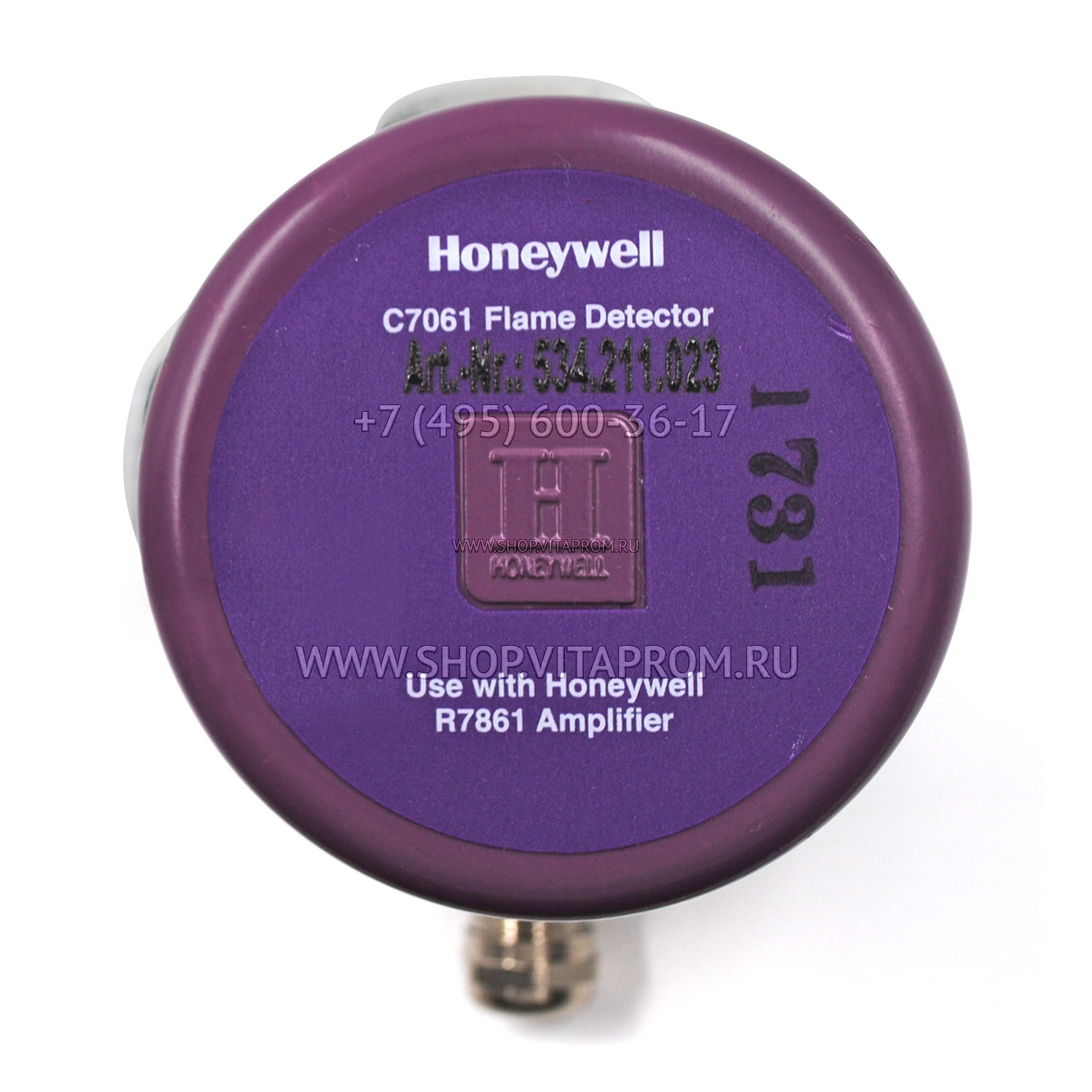

Сенсор пламени Honeywell C7061A1020/B — это устройство с динамическим самоконтролем, предназначенное для обнаружения ультрафиолетового излучения, возникающего при сгорании газов, нефти или других видов топлива. Resideo C7061A 1020 — это сенсор пламени, предназначенный для стандартного применения.
Данный детектор предназначен для взаимодействия с усилителем сигнала ультрафиолетового излучения с динамическим самоконтролем типа R7061 и реле контроля пламени R4348, либо с усилителем сигнала ультрафиолетового излучения с динамическим самоконтролем типа R7861A и программаторами горелок серии 7800. Эти конфигурации обеспечивают создание замкнутого контура с функцией самоконтроля, гарантирующего надежную работу как усилителя, так и детектора. Неправильный отклик детектора, такой как ложное определение срыва пламени, может привести к аварийному останову и/или активации сигнала тревоги.
Клеммная колодка на сенсоре пламени Honeywell C7061A1020/U — зажимного типа, с съемными винтами, и расположена в отсеке детектора типа C7061A1012/U. Ячейка регистрации ультрафиолетового излучения включает чувствительную трубку, узел затвора, клеммную колодку и увеличительную линзу. Датчик ультрафиолетового излучения может быть установлен на расстоянии до 300 м от программатора/реле контроля пламени.
Особенности
- Колеблющийся затвор перекрывает датчик ультрафиолетового излучения 12 раз в минуту (при использовании с усилителем R7861 и программатором серии 7800), выполняя функцию контроля. При сочетании с усилителем R7061 и реле контроля пламени R4348, частота колебаний затвора составляет 60 раз в минуту. Контроль компонентов схемы усилителя осуществляется микропроцессором в блоке управления серии 7800.
- Детекторы могут быть установлены горизонтально, вертикально или под любым углом. Модели C7061A 1012/B с функцией самоконтроля требуют юстировки лицевой панели и обладают установочными опорными точками, обеспечивающими правильную работу механизма затвора.
- Трубку датчика ультрафиолетового излучения и кварцевое окно можно заменить на месте установки детектора.
- Два детектора пламени можно соединить параллельно для снижения вероятности ложных срабатываний в случаях затрудненного определения наличия пламени.
- Для упрощения определения наличия пламени детектор может быть установлен на поворотной опоре.
- Трубка датчика ультрафиолетового излучения рассчитана на работу при температуре до -40°C (-40°F).
- Устройство обладает встроенной функцией контроля датчика ультрафиолетового излучения, используемой с усилителями R7061 и R7861 с динамическим самоконтролем.
- В качестве дополнительного оборудования могут быть установлены кварцевое смотровое окно для высокого давления (50 фунтов/кв. дюйм или 345 кПа).
Технические характеристики
- Модель: Ультрафиолетовый детектор пламени с функцией самоконтроля в стандартном корпусе.
- Диапазон рабочих температур наружного воздуха: от -40°C до +70°C (от -40°F до +160°F) (максимальная температура наружного воздуха уменьшается на 1°F на каждые 13°F температуры на аспираторе свыше 160°F).
- Температура хранения: от -51°C до +85°C (от -60°F до +185°C).
- Напряжение и частота: 120 В~, 50/60 Гц.
- Взаимозаменяемость: Модель не совместима с детекторами пламени других моделей.
- Номинальное давление для кварцевого смотрового окна: максимальное 138 кПа (20 фунтов/кв. дюйм).
- Вес: 3,3 кг (7,3 фунта).
- Монтаж и ориентация: Монтажный фланец с внутренней резьбой NPT 3/4″ предназначен для крепления на визирующей трубе.
- Подключение: Кабель с разноцветными жилами, класс 1 NEC. Длина: 8 футов (2,4 м).
Запасные части и принадлежности
- 129464M Трубка детектора ультрафиолетового излучения.
- 129464N Трубка детектора ультрафиолетового излучения; для работы при температурах до -40°F (-40°C)
- 190971B Катушка и затвор
- 114372 Кварцевое смотровое окно; номинальное давление 20 фунтов/кв. дюйм (138 кПа).
- 114465 Прокладка, силиконовый каучук; для установки смотрового окна (требуются три штуки).
- 120739 Прокладка, волоконно-неопреновая; для теплоизоляции и уплотнения монтажного фланца.
- 118367A Поворотная опора
- 118369 Втулка, оцинкованная сталь, с внутренней резьбой NPT 3/4″ на одном конце и наружной резьбой NPT 1″ на другом конце. Для установки детектора с внутренней резьбой NPT 1″ на визирующую трубу с резьбой 3/4″ или на трубный ниппель и тройник для подсоединения подачи воздуха.
- 120934 Монтажный фланец (алюминий) с внутренней резьбой NPT 3/4″ для крепления на визирующей трубе.
- 124198 Монтажный фланец (алюминий) с внутренней резьбой NPT 1″ для крепления на визирующей трубе.
- 123539 Виброизолирующая опора
- 124204 Кварцевая фокусирующая линза, номинальное давление 20 фунтов/кв. дюйм (138 кПа), для увеличения чувствительности детектора к ультрафиолетовому излучению.
- 122748 Кварцевое смотровое окно; номинальное давление 50 фунтов/кв. дюйм (345 кПа).
- 190105 Водяная рубашка
