Трансформатор Honeywell ET402A

Трансформатор розжига Honeywell ET402A
Оригинальный двухвыводной импульсный трансформатор для газовых и жидкотопливных горелок

Трансформатор розжига Honeywell ET402A — это специализированное электронное устройство (электронный высоковольтный генератор импульсов), предназначенное для надежного розжига газовых, жидкотопливных и комбинированных горелок. Модель ET402A (также известная в складских системах учета как 534.823.006) обеспечивает преобразование сетевого напряжения 230 В в два высоковольтных импульса напряжением 2 x 7 кВ (или 14 кВ между выводами), необходимых для образования устойчивой искры между электродами поджига.

Данный трансформатор относится к серии ET (Electronic Transformer) и является современной электронной альтернативой устаревшим электромеханическим моделям (например, ZT930, ZT931). Благодаря импульсной высокочастотной технологии он обеспечивает более мощную искру при меньшем энергопотреблении и низком уровне электромагнитных помех.

Назначение и область применения
Трансформаторы розжига Honeywell серии ET разработаны для установки в горелочные устройства промышленного и бытового назначения. Модель ET402A имеет два высоковольтных выхода и предназначена для поджига запальной или основной горелки в системах, где требуется два электрода розжига.

Типовое применение:

Газовые горелки: Для розжига природного газа или сжиженного углеводородного газа (пропан-бутан).

Жидкотопливные (масляные) горелки: Для розжига дизельного топлива или мазута.

Комбинированные горелки (dual fuel): Для оборудования, работающего на газе и жидком топливе.

Газовые котлы отопления: В составе автоматики котлов центрального отопления.

Промышленные горелочные устройства: На объектах теплогенерации и промышленных печах.

Устройство может быть установлено непосредственно под блоком управления горелкой благодаря совместимости посадочных отверстий и компактным размерам корпуса.

Принцип работы
Трансформатор ET402A построен по схеме высокочастотного генератора (инвертора) с транзисторным осциллятором. В отличие от старых трансформаторов, работающих на частоте сети 50 Гц, этот преобразователь повышает частоту до 20 кГц. Это позволяет:

Резко уменьшить габариты и вес устройства (всего 300 г).

Снизить потребляемый ток (всего 0,25 А при нормальной работе).

Обеспечить стабильное искрообразование при любых внешних условиях.

Минимизировать помехи для другой электроники, соответствуя стандарту EN 55014-2.

Устройство работает в прерывистом режиме (intermittent duty): максимальная продолжительность непрерывной работы (время подачи искры) составляет 3 минуты, после чего требуется пауза для охлаждения. Допустимый коэффициент рабочего времени (ED) — 33% в течение 3 минут.

Технические характеристики
Параметр Значение
Производитель Honeywell
Модель / Артикул ET402A
Тип устройства Трансформатор розжига (Импульсный, электронный)
Количество выходов 2 (два высоковольтных выхода)
Напряжение питания 230 В (-15…+10%), 50/60 Гц
Потребляемый ток 0,25 А
Напряжение поджига 2 x 7 кВ (14 кВ между выводами)
Ток поджига (вторичный) 14 кВ) — для газовых горелок с одним электродом
ET402 / ET402A (230V) Два выхода по 7 кВ — для газовых, масляных или комбинированных горелок
ET402A1 (110V) Версия для стран с напряжением сети 110 В (США, Канада)
Заменяет модели: ZT930, ZT931 (Satronic) — полная электрическая и механическая совместимость.

Почему стоит купить оригинальный Honeywell ET402A?
Универсальность применения: Два высоковольтных выхода позволяют использовать трансформатор с газовыми, масляными и комбинированными горелками, что делает ET402A наиболее универсальной моделью в линейке.

Надежный розжиг: Напряжение 2 x 7 кВ гарантирует уверенное искрообразование между двумя электродами даже при загрязнениях или неоптимальной газовоздушной смеси.

Энергоэффективность: Низкое потребление тока (0,25 А) снижает нагрузку на систему управления горелкой.

Долговечность: Электронная схема с подавлением помех защищена от перегрузок и рассчитана на длительный срок службы в промышленных условиях.

Сертификация: Устройство имеет сертификаты UL 1012 и UL 506, признано компонентом для использования в системах управления горением.

Простота замены: Унифицированные посадочные размеры и пластиковые фиксаторы кабелей позволяют установить трансформатор без доработки посадочного места.

Меры предосторожности при установке
Перед монтажом обязательно отключите питание горелочного устройства.

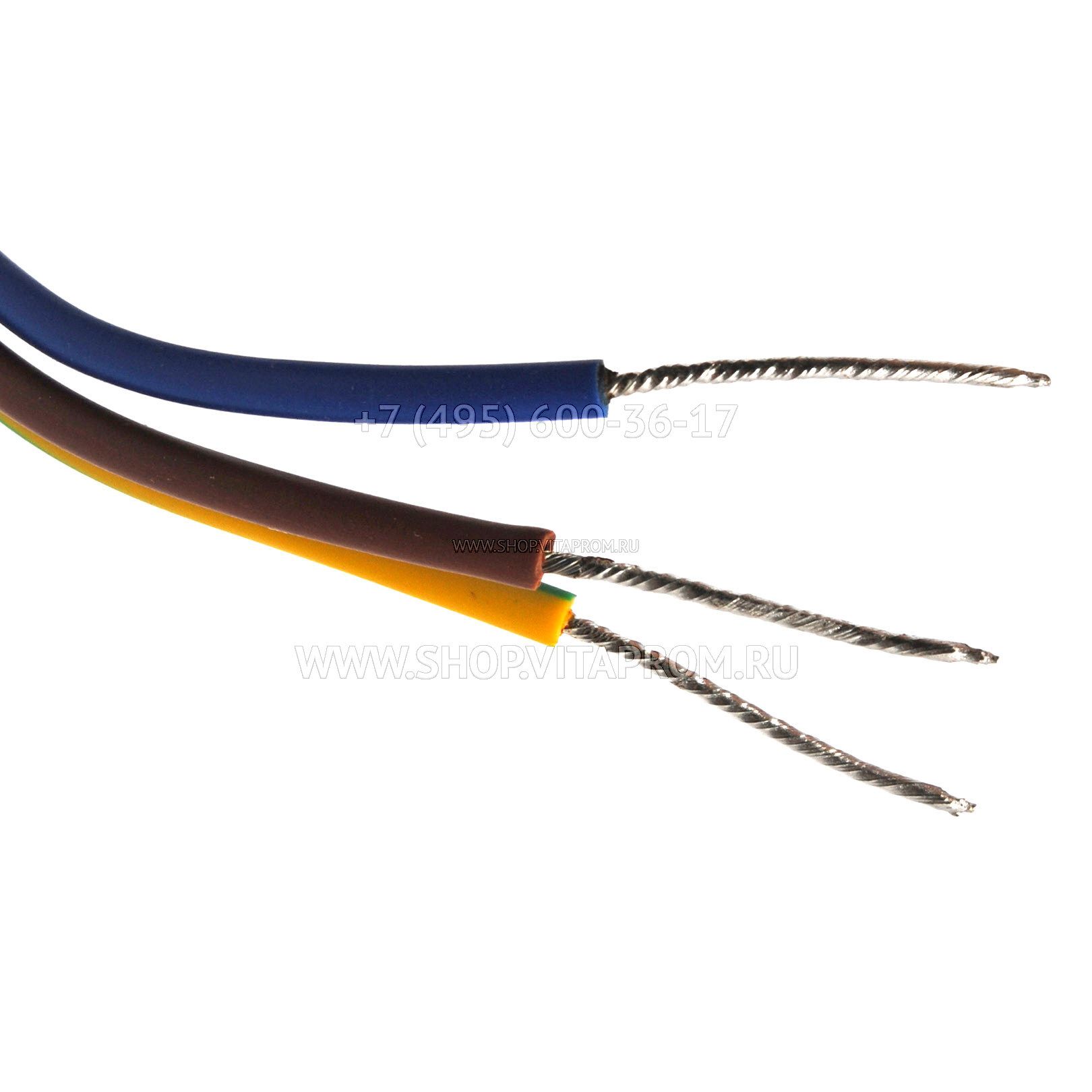

Устройство должно быть надежно заземлено (желто-зеленый провод).

Запрещается касаться высоковольтных клемм при работающем трансформаторе.

Длительность непрерывной работы не должна превышать 1 минуту (с последующей паузой для охлаждения), иначе возможен перегрев и выход из строя.

При монтаже высоковольтных кабелей избегайте их перегиба и прокладки вблизи низковольтных цепей.

Трансформатор розжига Honeywell ET402A готов к отправке. Добавьте товар в корзину, чтобы обеспечить надежный пуск вашего горелочного оборудования. Для уточнения совместимости с вашей горелкой, пожалуйста, свяжитесь с нашими менеджерами.
