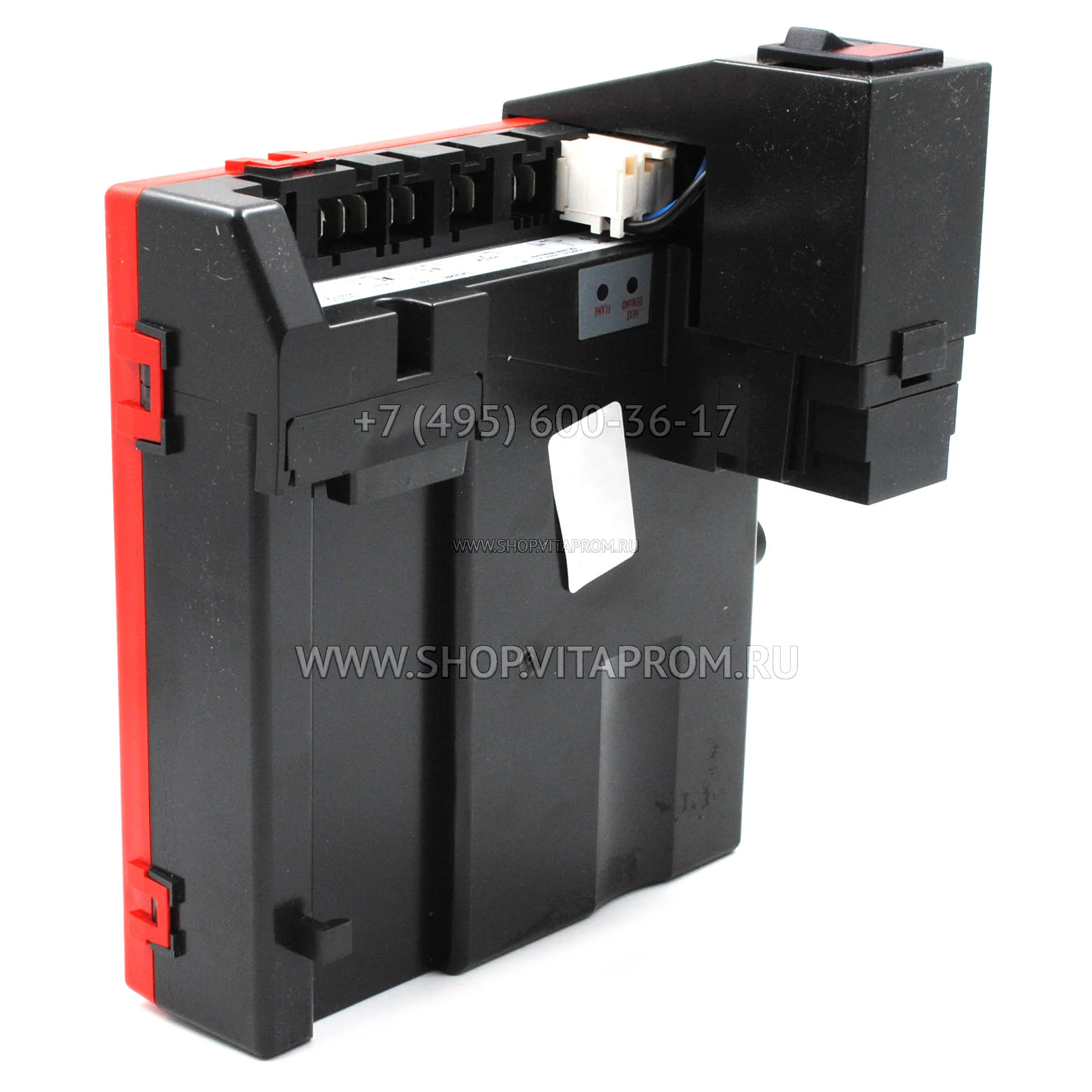

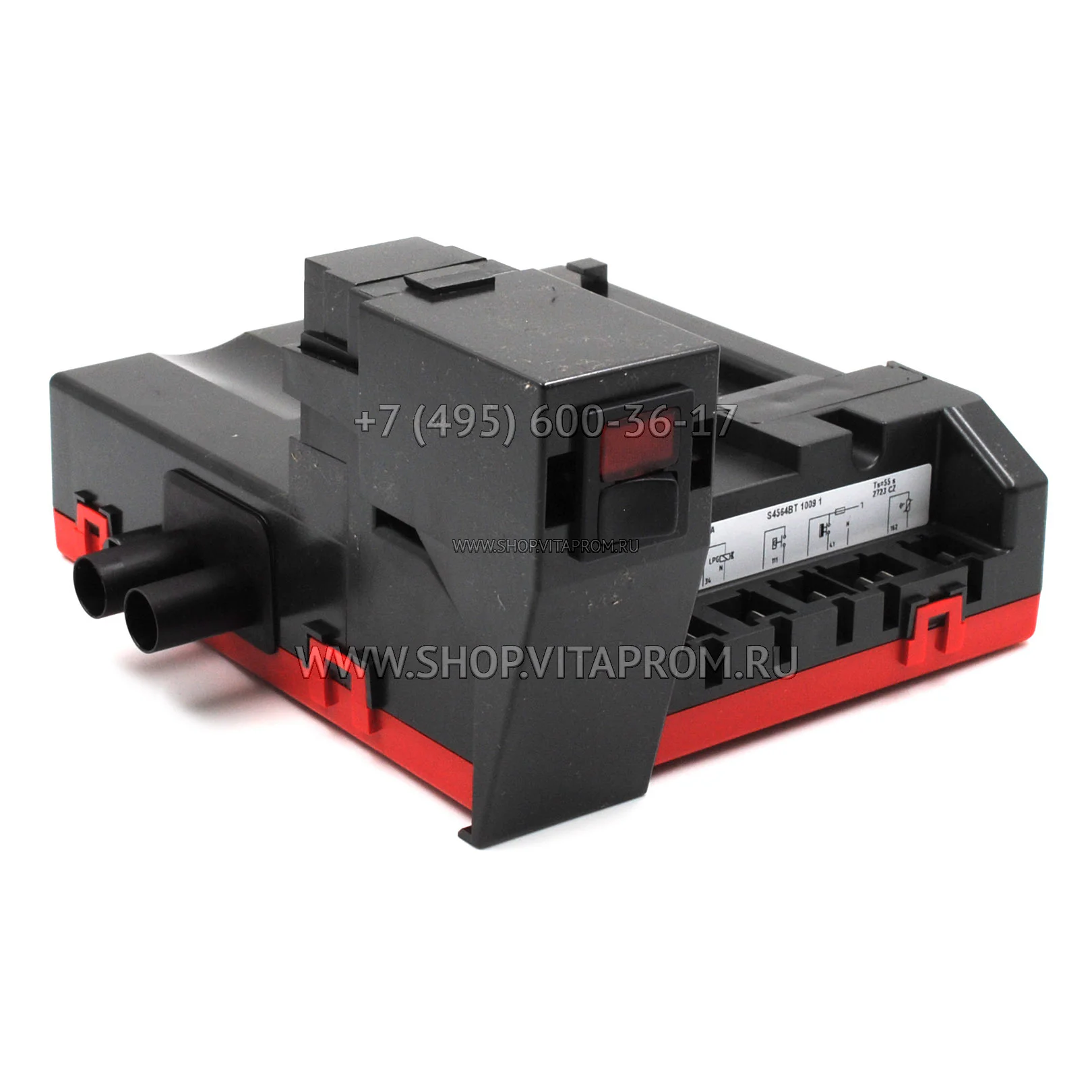

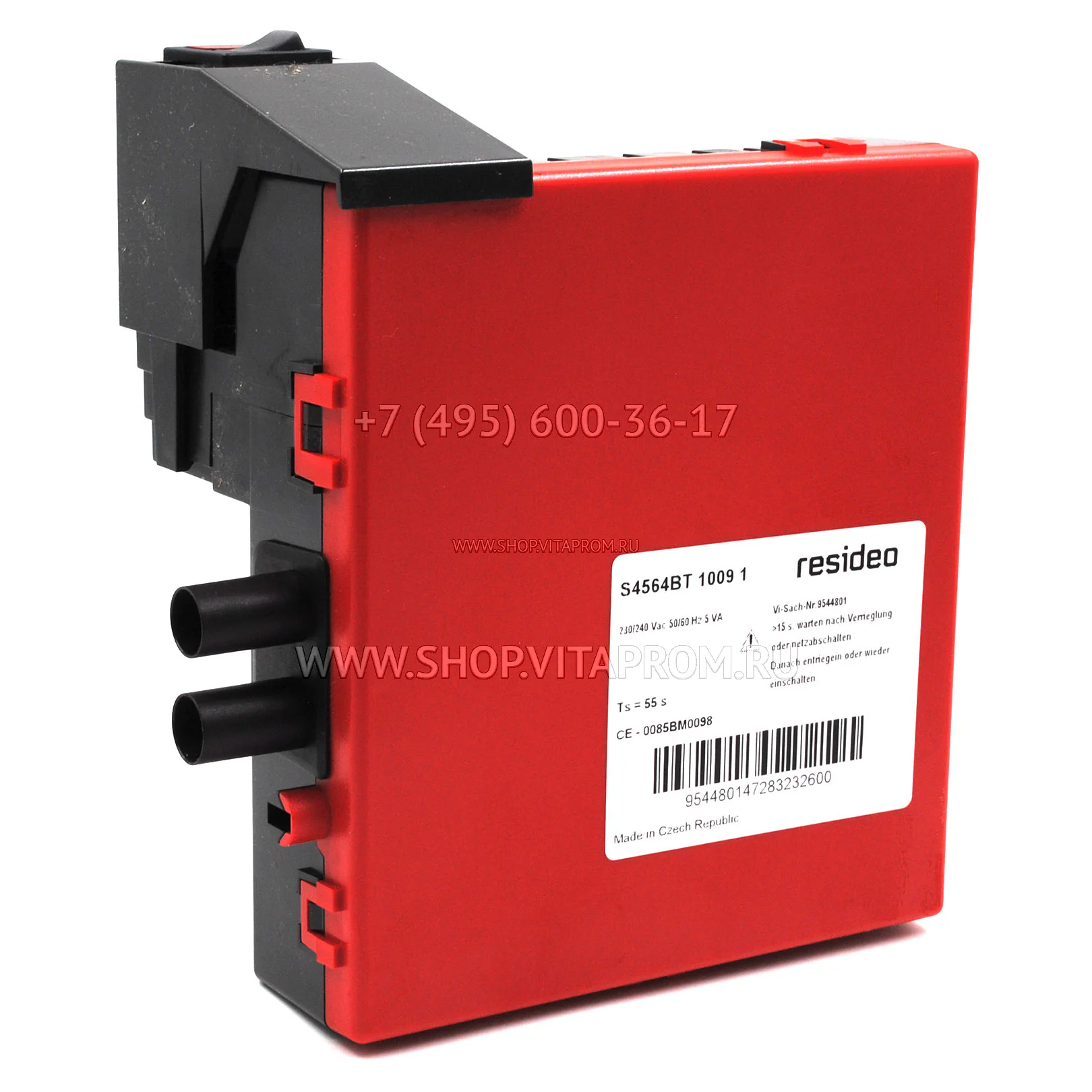

Топочный автомат Honeywell S4564BT1009B

Блоки управления горелкой S4564BT1009B могут быть непосредственно электрически подключены к VR4605.. газовый регулятор серии. Газовый регулятор серии VR4601 .. для IP-зажигания.

Общие характеристики

• Все функции управления горелкой сосредоточены в одной надежной и

оптимизированной системе.

• Специально разработан для обеспечения оптимального системного решения в газовых приборах с системой DBI или IP для розжига основной горелки.

• Как газовый контроль, так и управление зажиганием основаны на проверенных временем конструктивных решениях, гарантирующих надежность.

• Легко установить регулятор зажигания на газовый регулятор, подключив его сверху.

• Ориентация установки может находиться в пределах +или — 90° от вертикального положения оператора электрического клапана включения/выключения.

Общие замечания

Применение: (D) BI или (I) P I

Корпус: (S) стандартный или (F) хромающий замедлитель S

Электромагнитный фильтр Y

Показатели: (H)D, (A)larm, (F)lame HF

Расширенный диапазон температур окружающей среды -15…60 °C —

Влажность 90% R.H. (при 40 °C) без образования конденсата

Электрические характеристики

Напряжение питания, потребляемая мощность 230-240 В переменного тока; 50/60 Гц; не более 5 ВА

Газовые клапаны, предназначенные для серии VR4600

Вентилятор 220/230 … 240 В переменного тока; 50 Гц, не более 1 А

Электрическое соединение

Многопозиционный соединитель molex 3003, подходит для разъемов 3001 (или RAST5, см. примечания)

Искра высокого напряжения и заземление 2,8 x 0,5 мм лопаточная клемма

Пламегасительный стержень 4,8 x 0,8 мм с лопаточной клеммой

Синхронизация

Время самопроверки 0 с

Время ожидания 10 с

Время предварительной продувки — с

Время свечения — с

Безопасное время 55 с

Увеличенное время искрения 6 с

Время стабилизации 6 с

Время срабатывания при отказе пламени при Iflame = 2

Блокировка/сброс/сигнализация

Блокировка: (N) при энергозависимом или (V) при энергонезависимом N

Отключение без доступа воздуха —

Сброс и сигнализация тревоги (I) ntegral или (R)emote R

Постоянная сигнализация тревоги (макс.1 мА) —

Зажигание

Зажигание: до (G) круглого, (Cl) замкнутого контура, 230 В (H) SI или (V) без напряжения G

Воспламенение и тушение пламенем: (S) отдельные или (C) комбинированные S

Датчик пламени: (P) фазовый или фазово-(N) внутренний N

Мощность пламени: (S) PDT, (D) PDT или (Op) для —

Частота искры 15 Гц

Минимальное напряжение открытой искры 15 кВ

Работа системы

Для IP-приложений реле пламени подключается внутренним проводом к контрольному газовому клапану. Главный клапан будет запитан, если запитан контрольный клапан и присутствует пламя.

Когда возникает потребность в нагреве, на выход клапана для сжиженного газа подается напряжение. Время самопроверки (Tc) плюс время ожидания (Tw) пройдет некоторое время, прежде чем включатся встроенный воспламенитель и контрольный газовый клапан.

Искра зажигания воспламеняет контрольный газ, и возникающее пламя обнаруживается пламегасителем.

Если пламя установилось, то по истечении времени стабилизации (Tstab) включается главный клапан и выключается зажигание.

Если пламя не разгорается в течение безопасного времени (Ts), система управления зажиганием блокируется, а индикатор тревоги загорается. То клапан сжиженного газа обесточен.

Если пламя пропадает во время нормальной работы, газовый клапан закрывается по истечении времени срабатывания при отказе пламени (TFR), и система управления зажиганием повторяет последовательность запуска. Если пламя исчезнет в течение периода, меньшего, чем TFR, никакой реакции не последует.

Если значение сопротивления датчика NTC падает ниже порогового значения, контрольный газовый клапан и главный газовый клапан отключаются.

По истечении заданного времени (TTBB) управление зажиганием возобновляется если сопротивление датчика превышает пороговое значение.

Перед включением встроенного воспламенителя и контрольного газового клапана проходит время самопроверки (Tc) плюс время ожидания (Tw).

Надежность и срок службы изделия

Система управления зажиганием S4564BT1009 выдержит:

• 500.000 циклов для оператора газового клапана безопасности и главного клапана.
• 250.000 циклов при максимальных нагрузках.
• 6000 операций блокировки при максимальных нагрузках.
• 1000 часов искрения (тип проверен в ходе испытания на долговечность принепрерывном искрении).

Топочный автомат Viessmann 7820254 Honeywell ставят на котлы:

• Vitogas 100 тип GS1.
• Vitogas 050 тип GS0.
