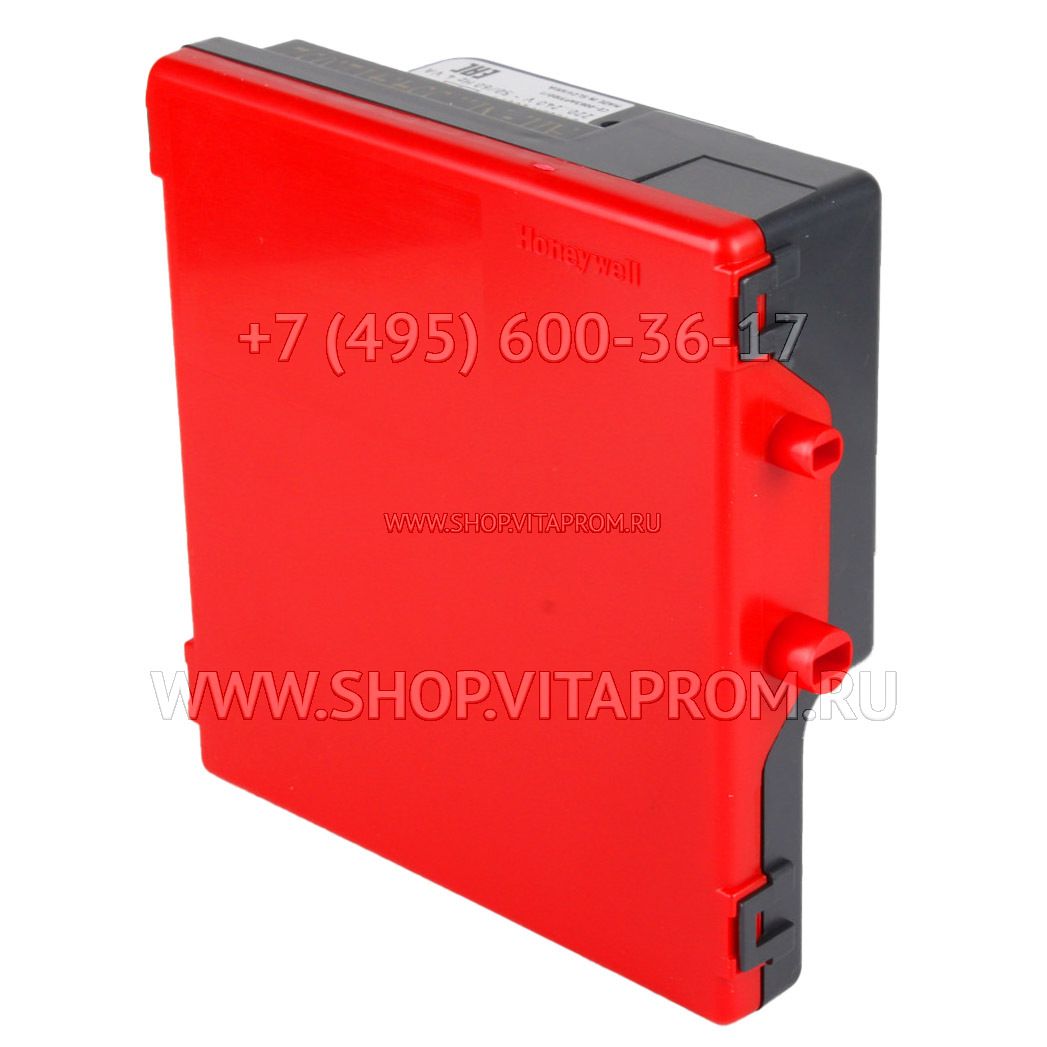

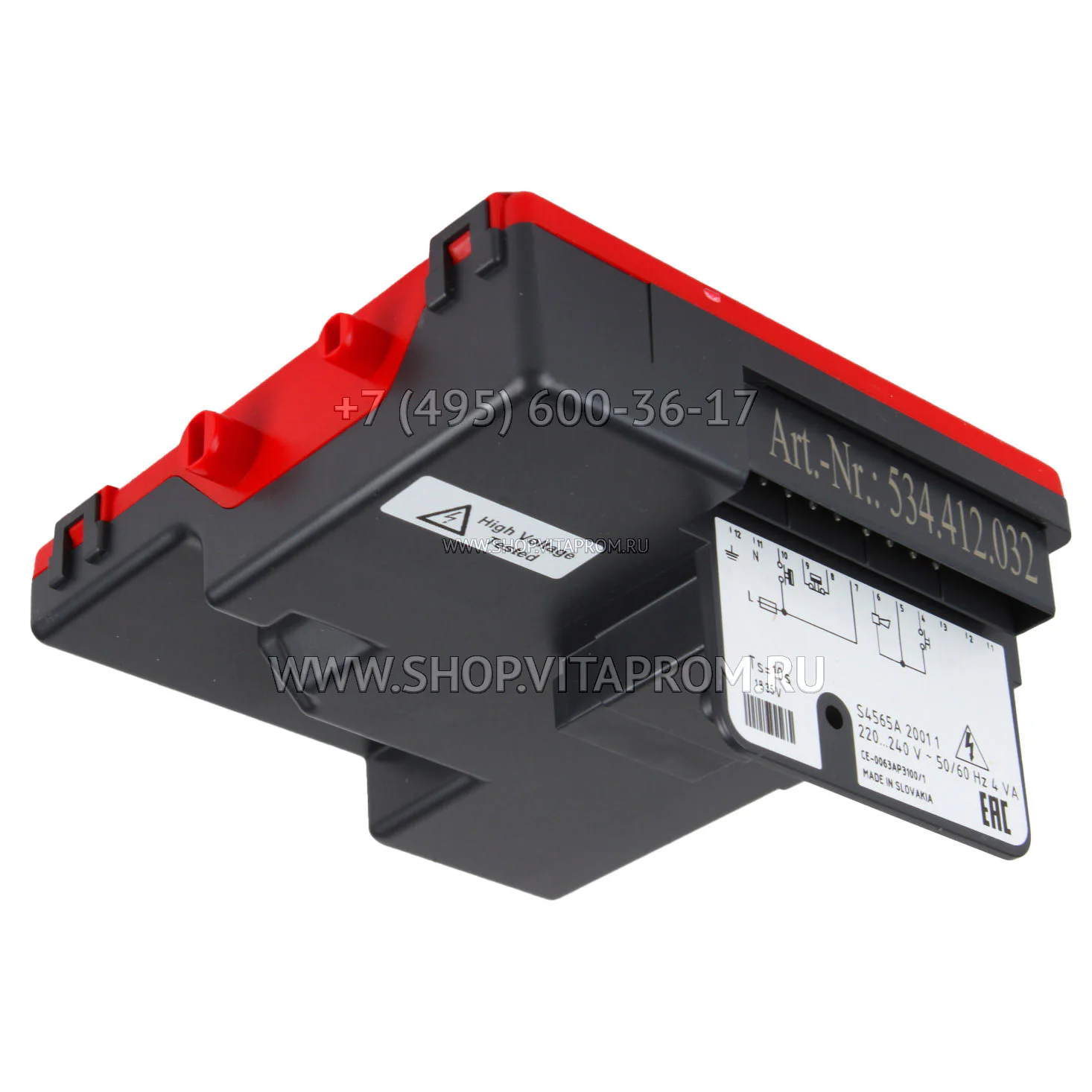

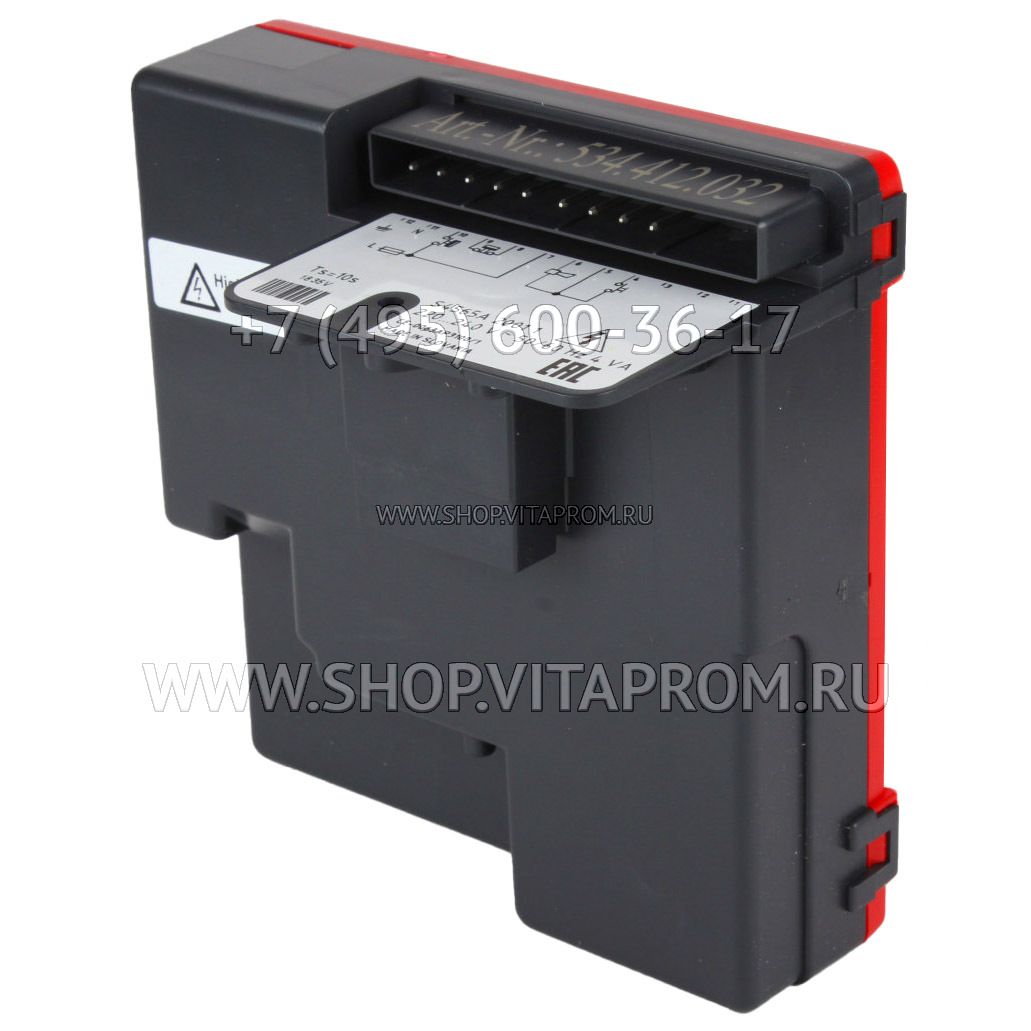

Менеджер горения Honeywell S4565A2001U

Комбинированная система регулирования и розжига (CVI) предназначена для использования в газовых котлах, а также в калориферах и водонагревателях с автоматической системой розжига. Для этой системы используются регуляторы розжига Honeywell S4565A2001U, которые работают совместно с газовыми регуляторами из серии VK41.., обеспечивая надежную аварийную защиту. Эта система гарантирует безопасный розжиг и контроль пламени на основной горелке отопительной установки, а также позволяет программировать розжиг, следить за пламенем и регулировать газовый поток как к основной, так и к пилотной горелке.

Серия S4565A 2001U включает в себя модификации для систем с искровым розжигом горелки (DBI) и систем с розжигом пилотной горелкой (IP), обеспечивая безопасное время розжига. Суффикс A указывает на то, что это атмосферная система с искровым розжигом горелки.

Регуляторы розжига Honeywell S4565 A 2001U с напряжением 220/240 В~ могут быть напрямую подключены к электрической цепи газового регулятора серии VK41. Важно отметить, что они не предназначены для непосредственного воздействия на пламя. Регуляторы розжига этой серии обладают отличными рабочими характеристиками и высокой надежностью, и доступны различные модификации для разных систем розжига.

Важные характеристики

— Применение: DBI или IP

— Тип корпуса: New или Old N

— Корпус: Standard или Flame Retarding / IPX4 S / —

— Диапазон температур окружающей среды: -15…60 °C

— Влажность: 90% R.H. (при 40°C) без конденсации

Общие положения

— Все функции защиты управления горелкой объединены в надежную систему.

— Особое внимание уделяется оптимальным решениям для систем с искровым розжигом горелки (DBI) и систем с пилотной горелкой (IP) для розжига основной горелки.

— Газовый регулятор и регулятор розжига разработаны с использованием проверенных временем принципов.

— Установка регулятора розжига на газовом регуляторе упрощена благодаря разъему, предусмотренному на верхней части регулятора.

— Можно устанавливать регулятор в пределах угла 90° в любом направлении от вертикального положения двухпозиционного электрического исполнительного устройства.

Сброс блокировки

Регуляторы розжига Ханивел S4565A2001B можно сбросить, нажав собственную или внешнюю кнопку сброса. Если первая попытка не увенчается успехом, следует подождать не менее 15 секунд перед повторной попыткой.

Стандарты

Регулятор розжига разработан в соответствии с европейскими стандартами:

— EN 298: Системы автоматического управления газовыми горелками.

— EN 60730-1: Автоматические электрические управляющие устройства бытового и аналогичного назначения.

Что касается электробезопасности, регулятор розжига может использоваться в установках, соответствующих требованиям по электробезопасности для бытовых электроприборов, определяемым серией европейских стандартов EN 60335.
