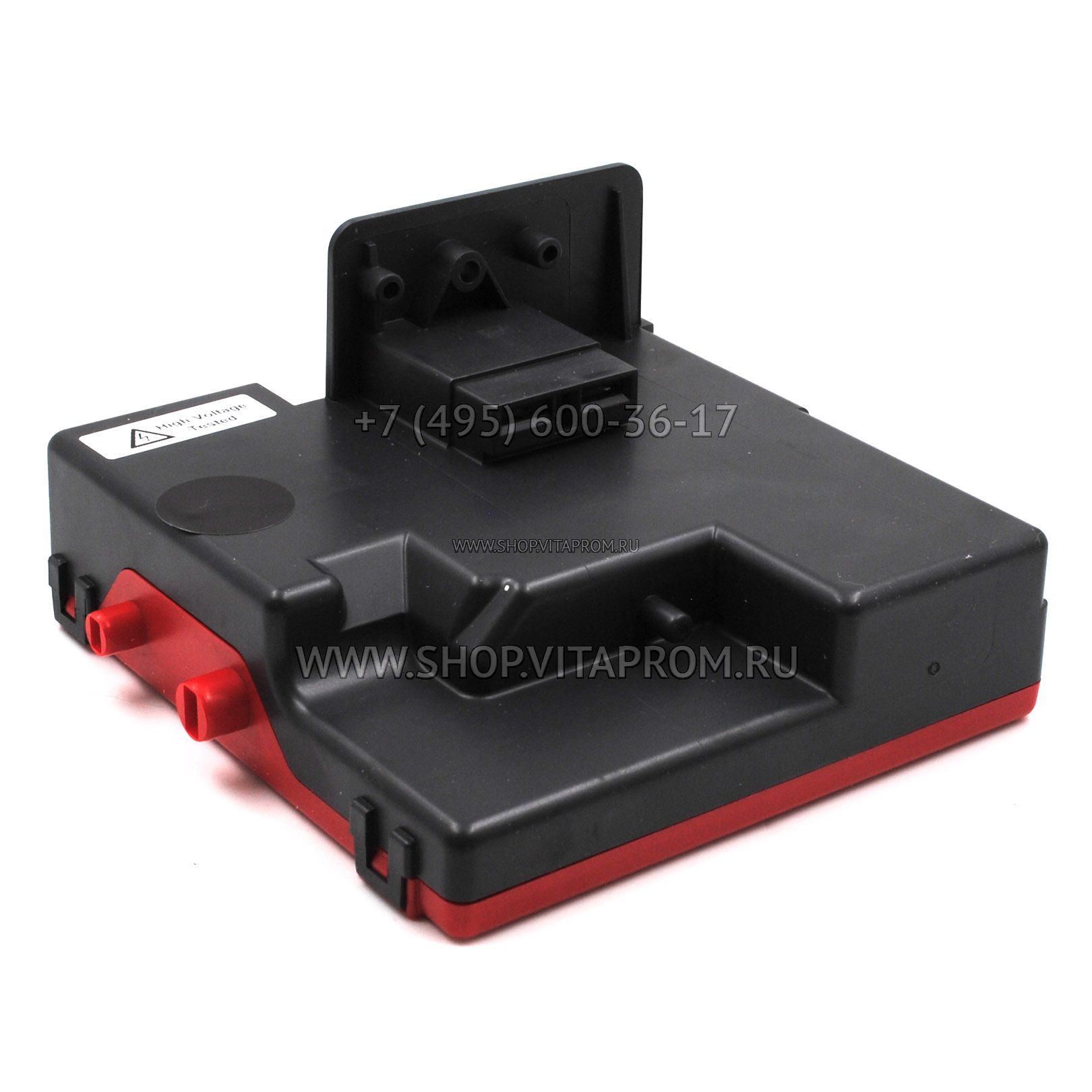

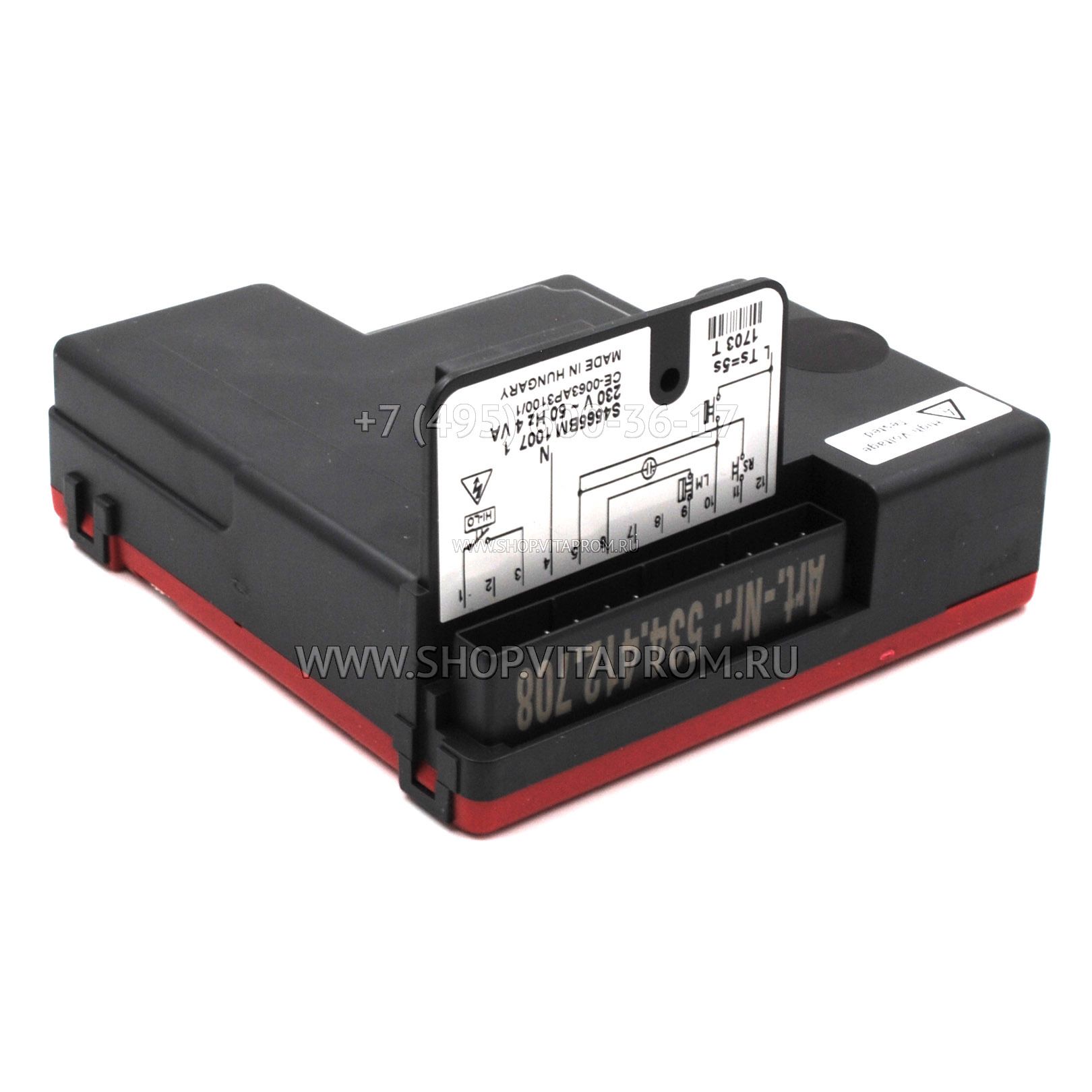

Автоматика розжига Honeywell для Protherm, 0020025230

Блок управления горением Honeywell серии S4565BM1007U разработаны специально для газовых бытовых отопительных установок. Топочный автомат серии S4565BM 1007U используются совместно с газовыми регуляторами VK4105G (руководство по изделию EN2R-9025) с целью создания оптимизированных подсистем аварийной защиты, обеспечивающих безопасный розжиг и контроль пламени главной горелки отопительной установки. Регуляторы розжига S4565 BM 1007U предназначены для систем с искровым розжигом горелки (систем DBI), имеющих определенное безопасное время розжига.

Система CVI-m содержит плавный регулятор газа с двухпозиционным или NTC-регулятором и функцией плавного регулирования или двухуровневой функцией, а также регулятор розжига с встроенным источником питания исполнительного устройства для плавного электрического регулирования. Менеджер горения Resideo серии S4565BM1007B обеспечивают отличные рабочие характеристики при высокой надежности. Автомат розжига серии S4565BM 1007B могут использоваться с системами DBI. Блок управления и регулирования серии S4565 BM 1007B применимы для отопительных установок с вентилятором и без него, с устройствами обнаружения пламени, мягкой или жесткой блокировкой, дополнительным дистанционным сбросом и фиксированными периодами ожидания. В случае погасания пламени происходит включение полной пусковой последовательности. Характеристики и конструкция регулятора розжига обеспечивают его легкий монтаж с фиксацией на газовых регуляторах VK4105G.

Блок управления горением Honeywell модели S4565BM1007 имеет назначение: атмосферная система DBI с фиксированным или регулируемым давлением розжига с жесткой блокировкой.

Общие замечания

Корпус: (S) tandard или (F)lame retarding / IPX4 S / —

Электромагнитный фильтр Y

Температура окружающей среды -15…60 °C

Влажность 90% R.H. макс. (при 40 °C) без конденсации

Электрические характеристики

Напряжение питания, потребляемая мощность 230 В переменного тока; 50 Гц; не более 4 ВА

Газовые клапаны, предназначенные для серии VK41..G

Вентилятор 230 В переменного тока; 50 Гц, не более 1 А

Электрическое соединение

Многогранный соединитель molex 3003, подходит для разъема molex 3001

Искра высокого напряжения и заземление 2,8 x 0,5 мм лопаточная клемма

Пламегасительный стержень 4,8 x 0,8 мм с лопаточной клеммой

Синхронизация

Время самопроверки 1,5 с

Время ожидания 0 с

Безопасное время 5 с

Увеличенное время зажигания 0 с

Блокировка/сброс/сигнализация

Блокировка: (N) при энергозависимом или (V) при энергонезависимом N

Отключение без доступа воздуха         —

Сброс и сигнализация тревоги (I) ntegral или (R) emote R (неоновый сигнал 230 В, макс. 1 мА)

Постоянная сигнализация тревоги (макс.1 мА) Y

Зажигание

Зажигание: до (G) круглого, (Cl) замкнутого контура или 230 В (постоянного тока) G

Воспламенение и тушение пламенем: (S) отдельные или (C) комбинированные S

Датчик пламени: (P) фазовый или фазово-(N) внутренний N

Частота искры 40 Гц

Минимальное напряжение открытой искры 20 кВ

Общие положения

• Все функции защиты управления горелкой сведены в одну надежную и оптимизированную систему.

• Особый упор при проектировании делался на получение оптимального системного решения в плавно регулируемых газовых отопительных установках с системой DBI для розжига главной горелки.

• Удобный монтаж регулятора розжига на газовом регуляторе простой установкой в разъеме. Такая конструкция исключает ошибки электромонтажа.

Электрические соединения

• К клапану может быть подключен соответствующий регулятор розжига, для чего на клапане предусмотрен разъем.

• Электрические соединения осуществляются наверху с помощью многоштырькового разъема (класс защиты корпуса IP 20).

• Разъемы для розжига и обнаружения пламени находятся на выходном торце корпуса.

• Подключение устройства розжига – с помощью плоской клеммы AMP 2,8 x 0,5 мм.

• Подключение устройства обнаружения пламени – с помощью плоской клеммы AMP 4,8 x 0,8 мм (в случае сдвоенного стержня). Варианты электрических соединений

• Корпус может закрываться крышкой с кабельным фиксатором.

Работа системы

Автомат управления горелкой серии S4565BM 1007 могут создавать искровой разряд как в замкнутом контуре, так и на землю. Если блок контроля ионизации серии S4565 BM 1007 с искровым разрядом в замкнутом контуре будут использоваться в установках с искровым разрядом на землю, то необходимо заземлить верхний разрядный электрод. Выходное давление газового клапана можно регулировать с помощью входного ШИМ-сигнала, двухуровневого реле или датчика NTC. Перед каждым пуском котла регулятор серии S4565BM1007 производит проверку внутренних средств защиты. Время, необходимое для такой проверки, называется временем самопроверки TC.

Когда требуется нагрев, время, равное сумме периодов самопроверки (TC) и ожидания (TW), истекает до того, как будут включены встроенное устройство розжига и газовый клапан. Искра зажигает газ, и появившееся пламя обнаруживается стержнем датчика пламени. Устройство розжига выключается после того, как закончится предварительно заданное удлиненное время розжига и пламя установится. Если пламя не установится в течение безопасного времени розжига (TS), регулятор розжига блокируется. Если пламя гаснет во время нормальной работы, регулятор розжига повторяет пусковую последовательность.

Сброс блокировки

Регулятор розжига может быть сброшен в исходное состояние нажатием собственной или внешней кнопки сброса.

• Устройства с жесткой блокировкой можно сбросить нажатием встроенной или дистанционной кнопки сброса.

• Перед нажатием кнопки подождите не менее 10 секунд.

• Устройства с мягкой блокировкой можно сбросить двукратным прерыванием сетевого питания.

• После блокировки прервите сетевое питание в течение приблизительно одной секунды.

• После восстановления сетевого питания аварийный индикатор продолжает гореть.

• Подождите 10 секунд и прервите питание повторно.

• Как только сетевое питание будет восстановлено, аварийный индикатор погаснет и устройство сделает новую попытку розжига.

Стандарты

Менеджер горения Ханивел S4565BM1007 разработан в соответствии с европейскими стандартами:

— EN 298: Системы автоматического управления газовыми горелками.

— EN 60730-1: Автоматические электрические управляющие устройства бытового и аналогичного назначения.

Что касается электробезопасности, регулятор розжига может использоваться в установках, соответствующих требованиям по электробезопасности для бытовых электроприборов, определенным серией европейских стандартов EN 60335.

Автоматика розжига Protherm, 0020025230 Honeywell устанавливается в котёл — KLO(20,30) 13.
