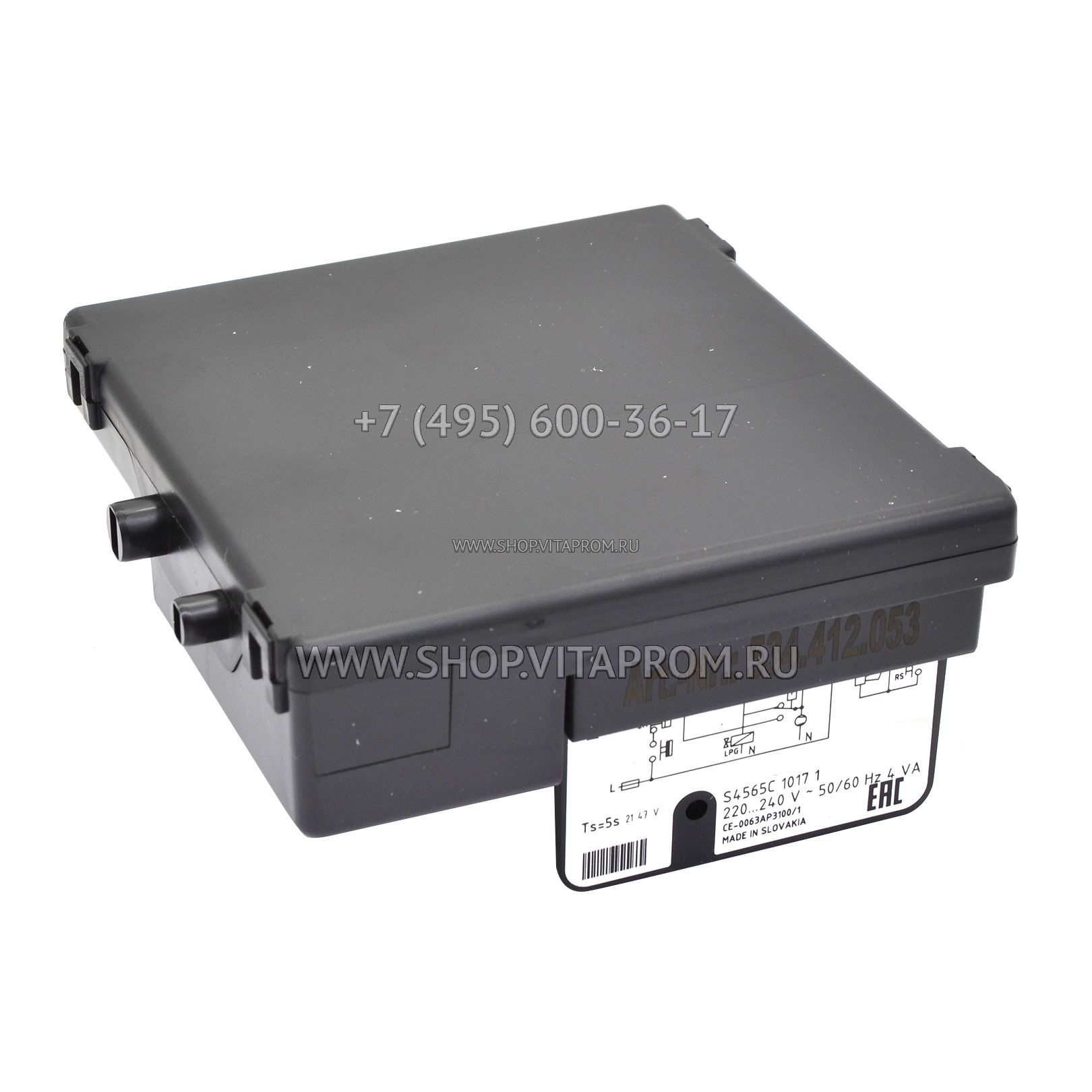

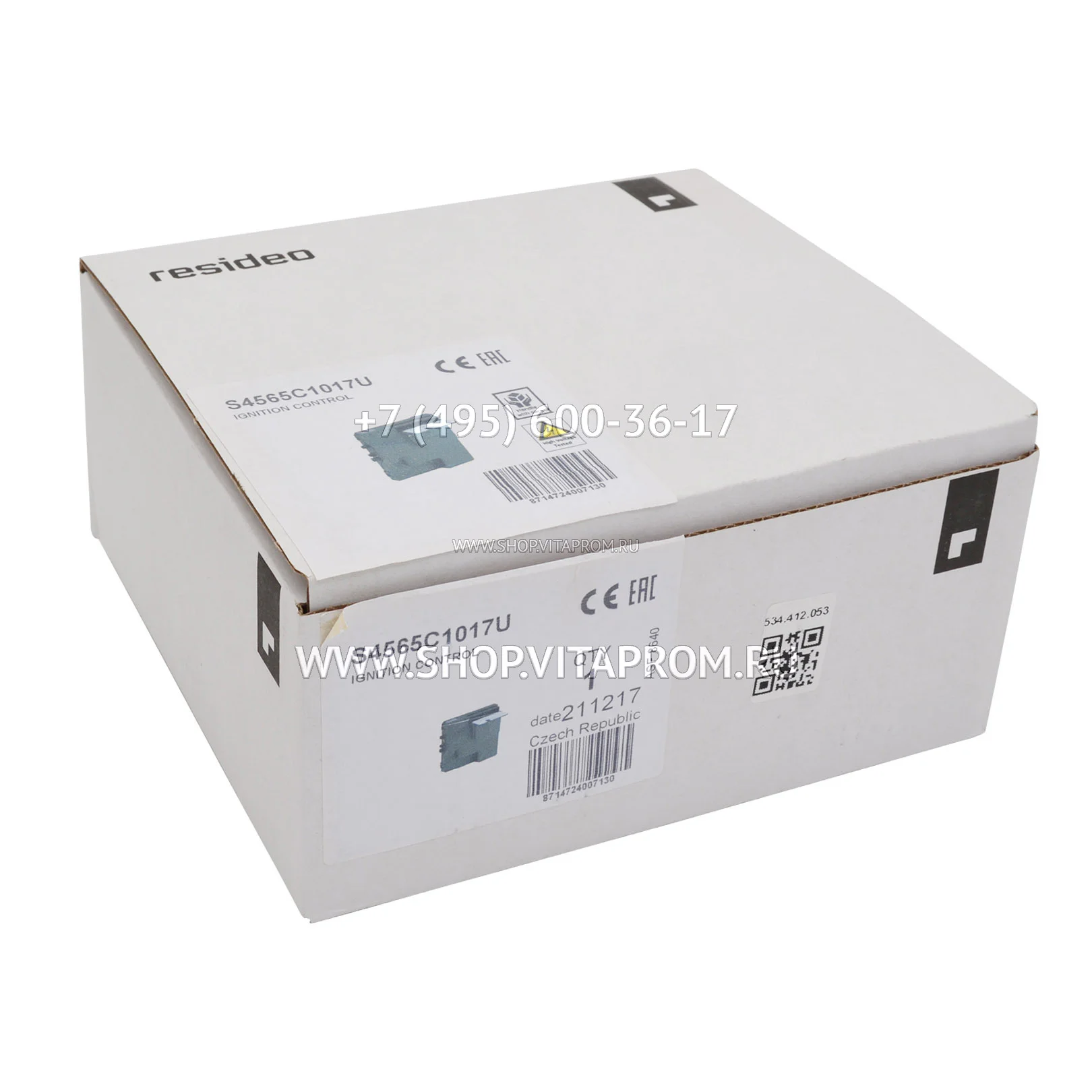

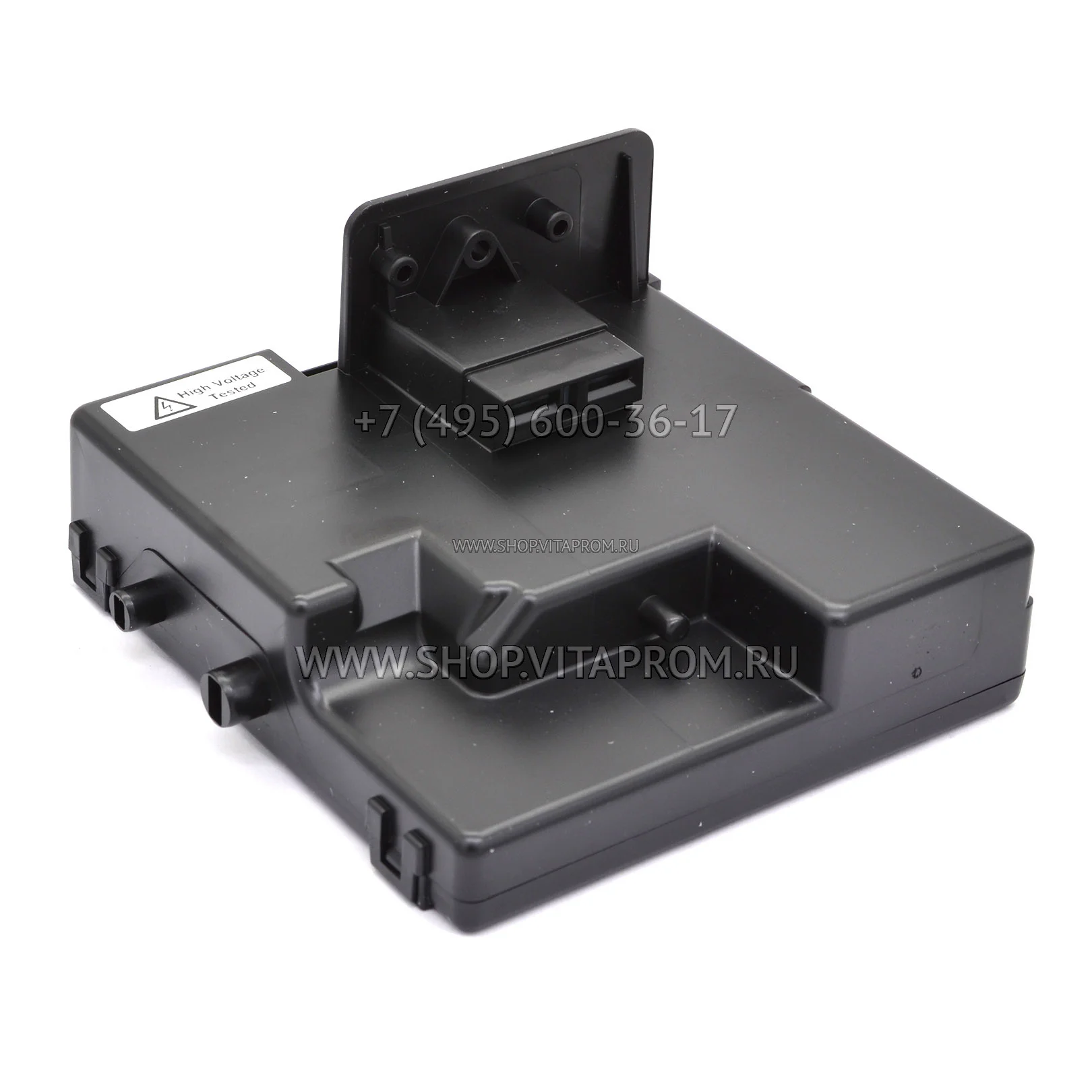

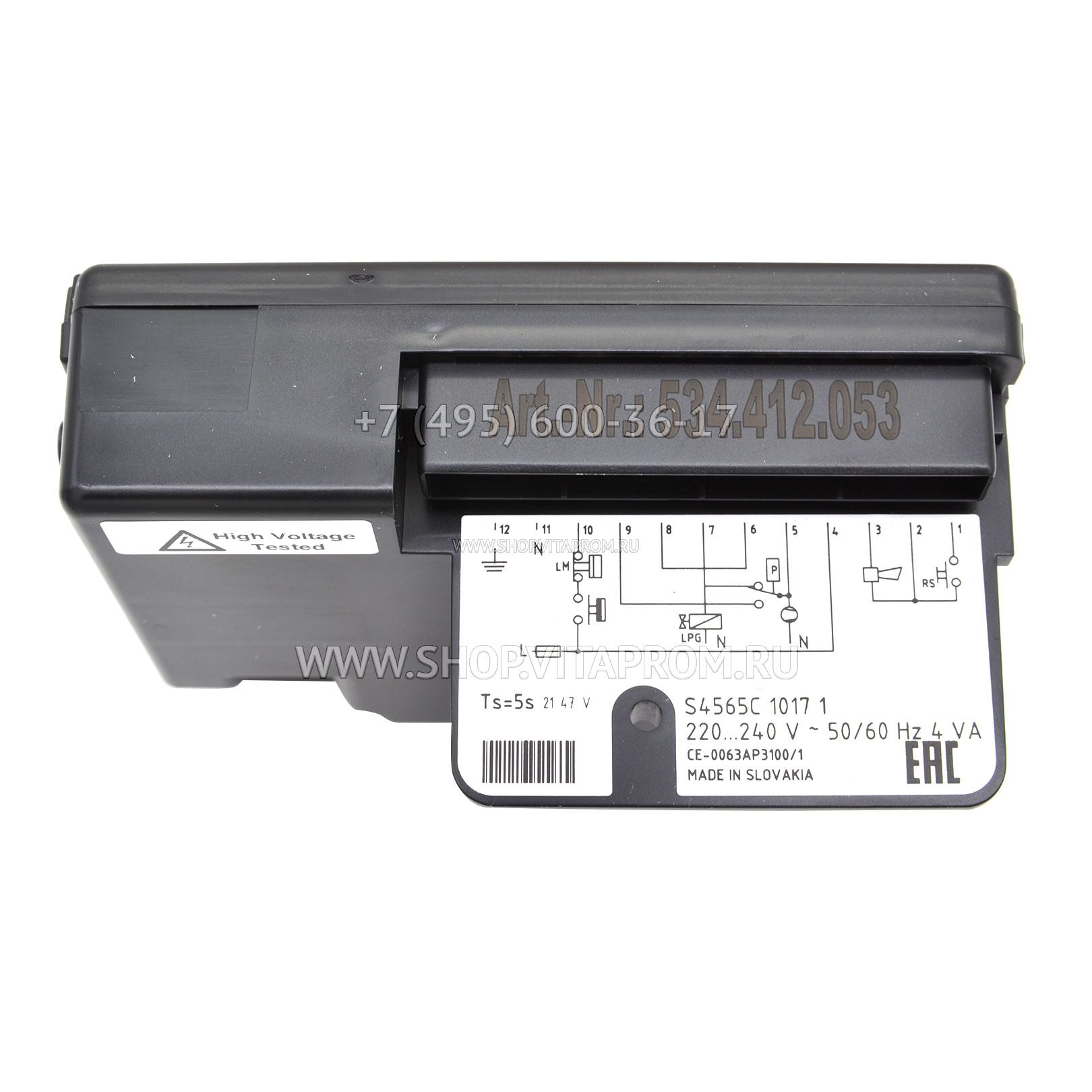

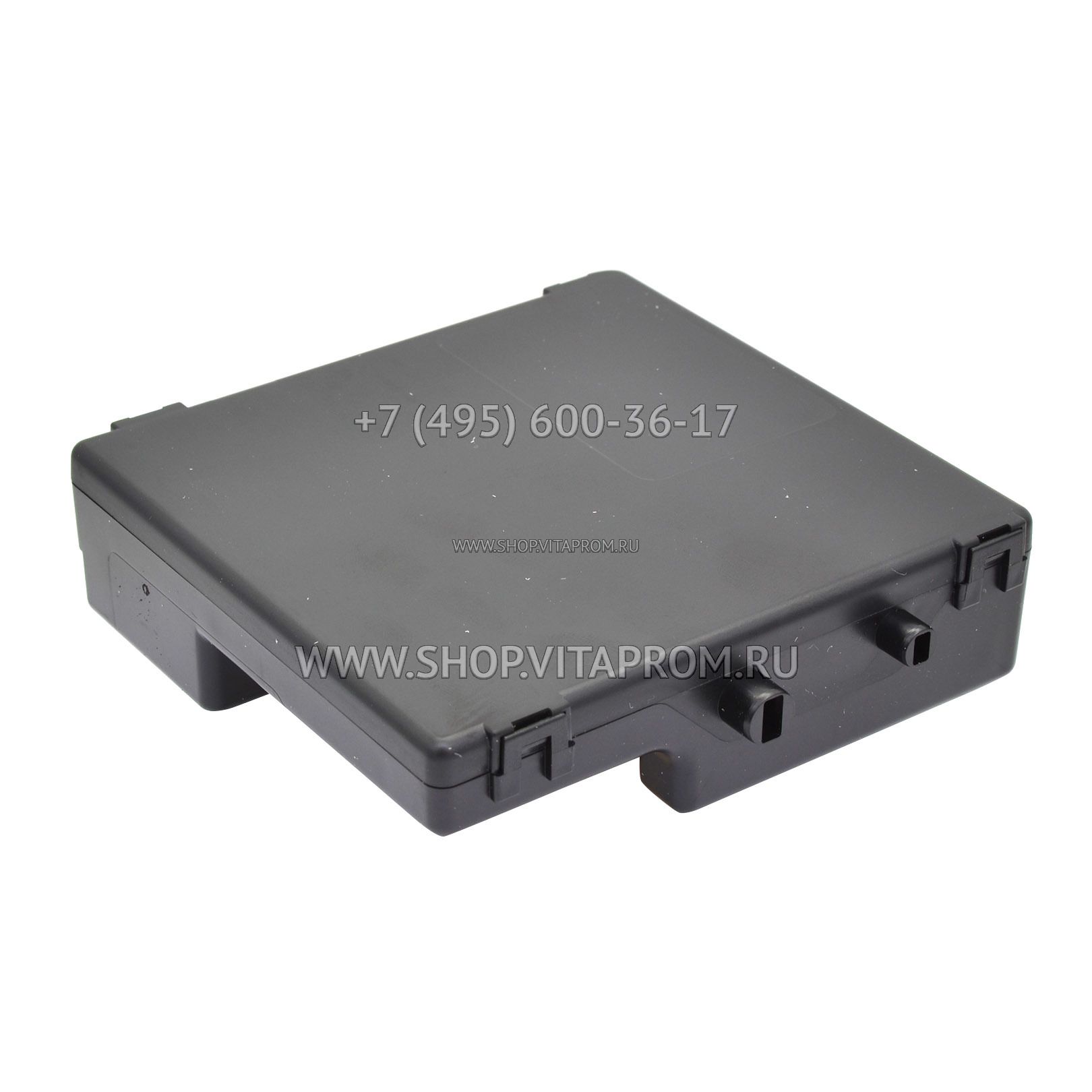

Менеджер горения Honeywell S4565C1017U

Для оптимизации работы газовых котлов, калориферов и водонагревателей, оснащенных автоматической системой зажигания, была разработана инновационная система совместного регулирования и зажигания (CVI). Эта система базируется на топочных автоматах Honeywell S4565C1017U и взаимодействует с газовыми регуляторами серии VK41…, что обеспечивает высокий уровень надежности и безопасности.

Важные характеристики блока управления и регулирования Honeywell S4565C 1017U включают в себя:

1. Безопасное Зажигание: CVI гарантирует надежное зажигание и эффективный контроль пламени на основной горелке отопительного оборудования, что существенно снижает риск возгорания и нештатных ситуаций.

2. Гибкость Настроек: Система обеспечивает возможность настройки процесса зажигания, а также контроля пламени и регулирования потока газа как для основной, так и для пилотной горелки, что обеспечивает оптимальную эффективность и стабильность работы оборудования.

Блок контроля ионизации Ханивел S4565 C 1017U предлагает разнообразные вариации, предназначенные для разных систем зажигания:

• Искровое Зажигание Горелки (DBI): Эти варианты регуляторов обеспечивают безопасное время зажигания, что особенно важно для систем с искровым зажиганием горелки.
• Зажигание Пилотной Горелки (IP): Для систем с зажиганием пилотной горелки, регуляторы с суффиксом С указывают на вспомогательный вентилятор, искровой розжиг горелки.

Эти контроллеры управления горением Resideo S4565C1017 с напряжением 220/240 В~ могут быть легко подключены к электрической цепи газового регулятора серии VK41…, но важно отметить, что они не влияют на пламя напрямую. Они обладают выдающимися характеристиками и высокой надежностью, а также доступны в различных модификациях, соответствующих различным системам зажигания.

Общие положения

1. Комплексная Защита: Все функции защиты горелки интегрированы в надежную систему, обеспечивая высокий уровень безопасности.

2. Оптимальные Решения: Особое внимание уделяется нахождению оптимальных решений для двух типов систем: с искровым розжигом горелки (DBI) и с пилотной горелкой (IP) для зажигания основной горелки.

3. Проверенные Принципы: Газовый регулятор и регулятор розжига разработаны с применением проверенных временем принципов, гарантируя надежность и стабильность работы.

4. Упрощенная Установка: Установка регулятора розжига на газовом регуляторе стала более простой благодаря разъему, расположенному на верхней части регулятора.

5. Гибкая Установка: Блок контроля ионизации Resideo S4565C 1017 автомат можно устанавливать в пределах угла 90° в любом направлении от вертикального положения двухпозиционного электрического исполнительного устройства, что обеспечивает удобство при монтаже и настройке.

Сброс блокировки

Менеджеры горения можно сбросить либо нажатием собственной/внешней кнопки сброса (суффиксы A и B), либо прерыванием постоянного питания. Если первый сброс не принес успеха, то перед второй попыткой подождите не менее 15 секунд.

Когда требуется нагрев, реле контроля воздушного потока определяет отсутствие воздушного потока и запускает вентилятор.

Если подключен внешний клапан сжиженного газа (LPG), на него будет подано напряжение. Когда реле контроля воздушного потока определит достаточность потока, то по истечении времени, равного сумме периода самопроверки и периода предварительной продувки, включаются газовый клапан и встроенный или внешний трансформатор розжига (по доп. заказу). Искра зажигает газ, и появившееся пламя обнаруживается стержнем датчика пламени. Внутренний или внешний розжиг выключается. После того как пламя установится, может быть добавлено предварительно заданное удлиненное время розжига.

Если пламя не установится в течение безопасного времени розжига, регулятор розжига блокируется.

Если пламя гаснет во время нормальной работы, регулятор розжига повторяет пусковую последовательность с предварительной продувкой.

Если реле контроля воздушного потока не обнаружит воздушный поток в течение времени предварительной продувки, регулятор розжига остается в режиме ожидания с работающим вентилятором.

Стандарты

Автомат управления горелкой разработан в соответствии с европейскими стандартами:

— EN 298: Системы автоматического управления газовыми горелками.

— EN 60730-1: Автоматические электрические управляющие устройства бытового и аналогичного назначения.

Что касается электробезопасности, автоматика розжига Resideo S4565 C 1017 может использоваться в установках, соответствующих требованиям по электробезопасности для бытовых электроприборов, определенным серией европейских стандартов EN 60335.
