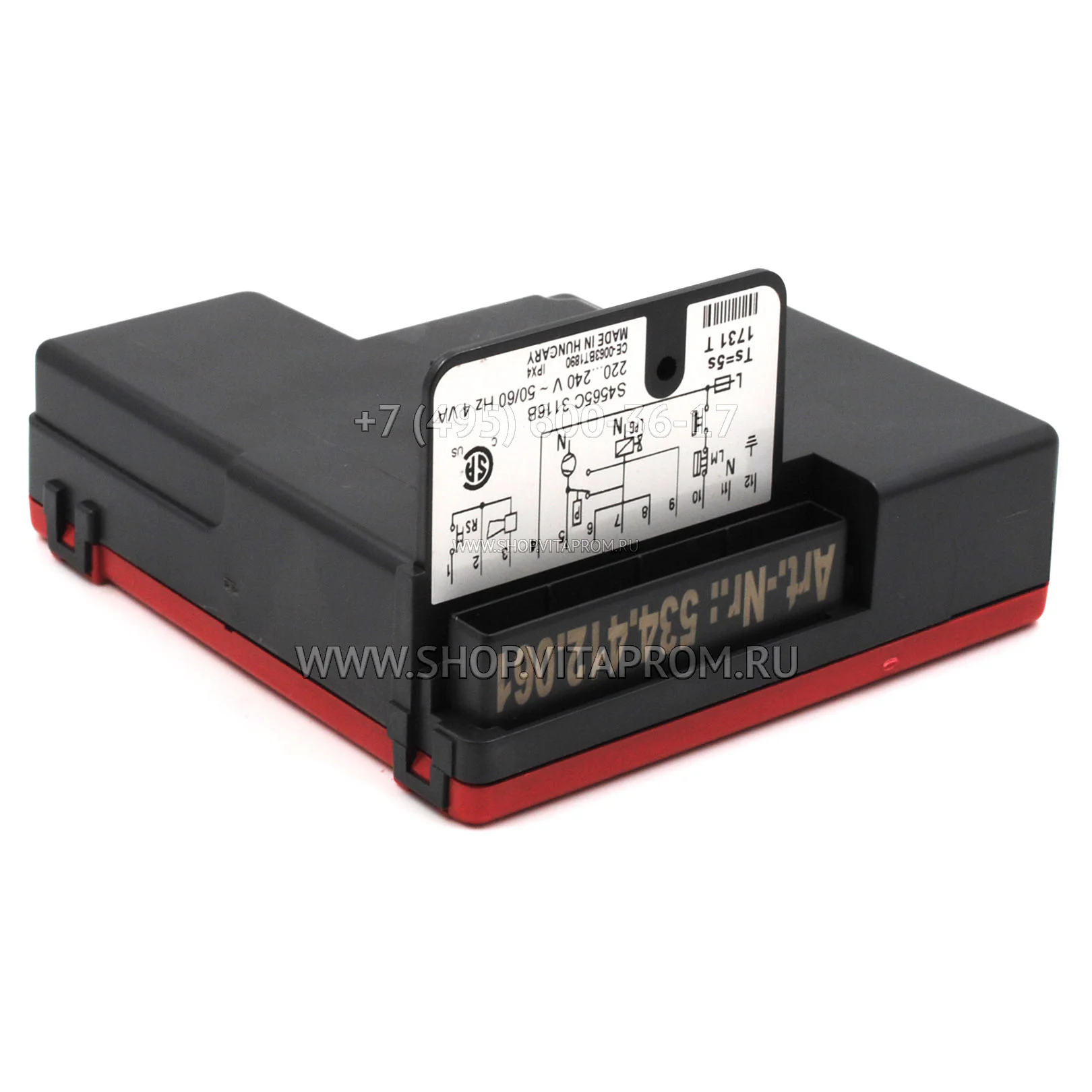

Менеджер горения Honeywell S4565C3116B

Система CVI базируется на менеджере горения Ханивел S4565C3116B и взаимодействует с газовыми регуляторами серии VK41…, что обеспечивает высокий уровень надежности и безопасности. Она предназначена для оптимизации работы газовых котлов, калориферов и водонагревателей, оснащенных автоматической системой зажигания, была разработана инновационная система совместного регулирования и зажигания.

Характеристики блока контроля ионизации Ханивел S4565C 3116B включают в себя:

1. Безопасное Зажигание:

CVI гарантирует надежное зажигание и эффективный контроль пламени на основной горелке отопительного оборудования, что существенно снижает риск возгорания и нештатных ситуаций.

1. Гибкость Настроек:

Система обеспечивает возможность настройки процесса зажигания, а также контроля пламени и регулирования потока газа как для основной, так и для пилотной горелки, что обеспечивает оптимальную эффективность и стабильность работы оборудования.

Блок управления горелкой Resideo S4565 C 3116B предлагает разнообразные вариации, предназначенные для разных систем зажигания:

• Искровое Зажигание Горелки (DBI): Эти варианты регуляторов обеспечивают безопасное время зажигания, что особенно важно для систем с искровым зажиганием горелки.
• Зажигание Пилотной Горелки (IP): Для систем с зажиганием пилотной горелки, регуляторы с суффиксом С указывают на вспомогательный вентилятор, искровой розжиг горелки.

Эти автоматы розжига Resideo S4565C3116U с напряжением 220/240 В~ могут быть легко подключены к электрической цепи газового регулятора серии VK41…, но важно отметить, что они не влияют на пламя напрямую. Они обладают выдающимися характеристиками и высокой надежностью, а также доступны в различных модификациях, соответствующих различным системам зажигания.

Блок управления Ханивел S4565C3116U подходит и для пароконвектомата UNOX XVC 315G, XVC 815G: KVE1055A, VE1055A0, VE1055A1.

Общие положения

1. Комплексная Защита: Все функции защиты горелки интегрированы в надежную систему, обеспечивая высокий уровень безопасности.

2. Оптимальные Решения: Особое внимание уделяется нахождению оптимальных решений для двух типов систем: с искровым розжигом горелки (DBI) и с пилотной горелкой (IP) для зажигания основной горелки.

3. Проверенные Принципы: Газовый регулятор и автоматика розжига разработаны с применением проверенных временем принципов, гарантируя надежность и стабильность работы.

4. Упрощенная Установка: Установка регулятора розжига на газовом регуляторе стала более простой благодаря разъему, расположенному на верхней части регулятора.

5. Гибкая Установка: Топочный автомат Honeywell S4565C 3116U автомат можно устанавливать в пределах угла 90° в любом направлении от вертикального положения двухпозиционного электрического исполнительного устройства, что обеспечивает удобство при монтаже и настройке.

Сброс блокировки

Менеджеры горения можно сбросить либо нажатием собственной/внешней кнопки сброса, либо прерыванием постоянного питания. Если первый сброс не принес успеха, то перед второй попыткой подождите не менее 15 секунд.

Когда требуется нагрев, реле контроля воздушного потока определяет отсутствие воздушного потока и запускает вентилятор.

Если подключен внешний клапан сжиженного газа (LPG), на него будет подано напряжение. Когда реле контроля воздушного потока определит достаточность потока, то по истечении времени, равного сумме периода самопроверки и периода предварительной продувки, включаются газовый клапан и встроенный или внешний трансформатор розжига (по доп. заказу). Искра зажигает газ, и появившееся пламя обнаруживается стержнем датчика пламени. Внутренний или внешний розжиг выключается. После того как пламя установится, может быть добавлено предварительно заданное удлиненное время розжига.

Если пламя не установится в течение безопасного времени розжига, регулятор розжига блокируется.

Если пламя гаснет во время нормальной работы, регулятор розжига повторяет пусковую последовательность с предварительной продувкой.

Если реле контроля воздушного потока не обнаружит воздушный поток в течение времени предварительной продувки, регулятор розжига остается в режиме ожидания с работающим вентилятором.

Стандарты

Автомат управления горелкой разработан в соответствии с европейскими стандартами:

— EN 298: Системы автоматического управления газовыми горелками.

— EN 60730-1: Автоматические электрические управляющие устройства бытового и аналогичного назначения.

Что касается электробезопасности, автоматика розжига Honeywell S4565C3116 может использоваться в установках, соответствующих требованиям по электробезопасности для бытовых электроприборов, определенным серией европейских стандартов EN 60335.
