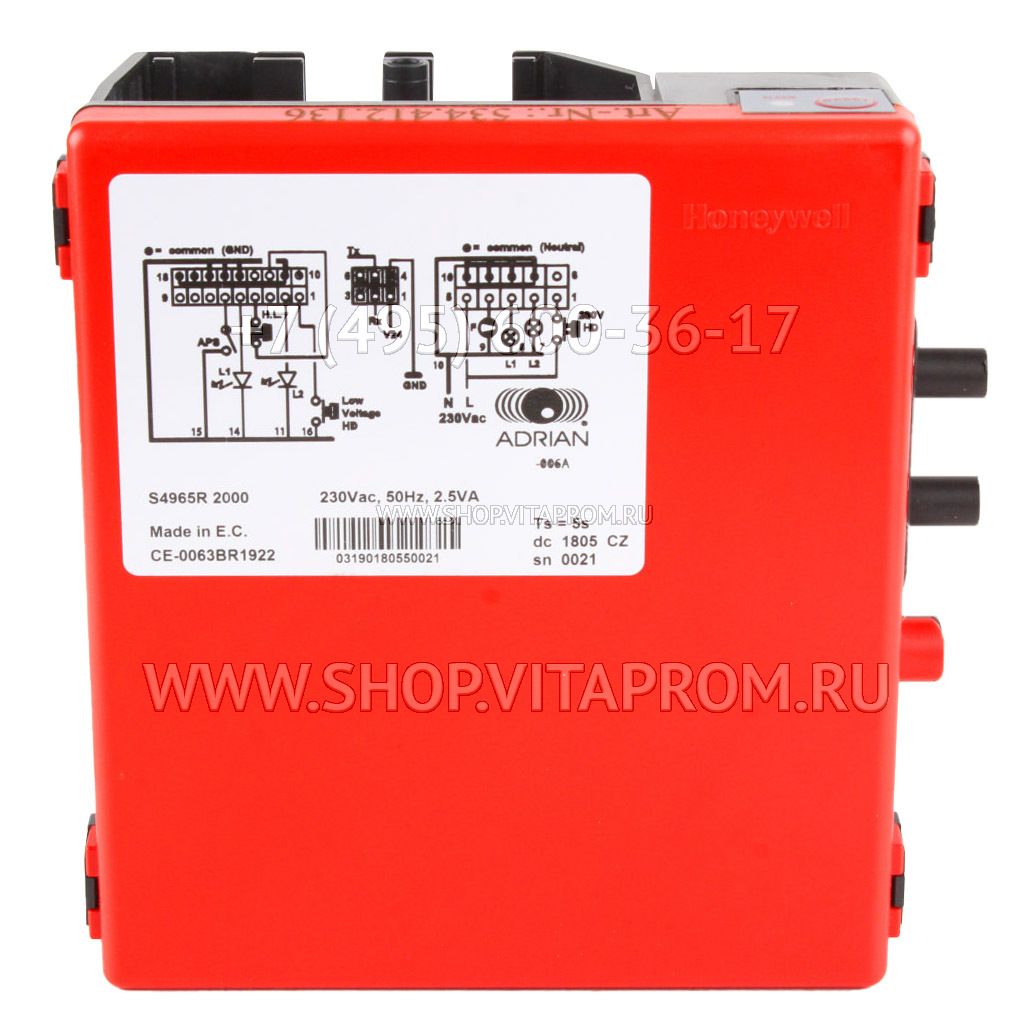

Менеджер горения Honeywell S4965R2000B

Топочный автомат Resideo S4965R2000B разработаны для применения в газовых бытовых отопительных установках.

Блок управления горелкой Honeywell S4965R 2000B используются совместно с газовыми регуляторами серии VK41.. плавного или иного типа регулирования. Они образуют как оптимизированную подсистему аварийной защиты, обеспечивающую запрограммированный безопасный розжиг и контроль пламени главной горелки отопительной установки, так и подсистему комфортного регулирования котла, осуществляющую регулирование температуры и управление насосом и 3-ходовым клапаном.

Большинство стандартных функций управления газовым котлом может выполняться одним единственным блоком управления, который легко переключается на регулирование газа.

Возможные применения

• Проточные водонагреватели

• Напольные котлы

• Комбинированные котлы

• Котлы с низким выбросом окислов азота (Low Nox)

• Конденсационные котлы

Общая спецификация

1. Напряжение сети 230В +10 -15%
2. Частота сети 50 Гц +/- 2%
3. Потребляемая мощность 4 ВА
4. Внешние выходы 230 В, максимум 3 выхода; 230 В 0,8 А каждый; всего 2 А
5. Выход клапана 230 В переменного тока 50 мА; вкл./выкл.
6. Температура окружающей среды -20..60°C
7. Влажность не более 90% при температуре 40°C
8. Фаза обнаружения пламени-фаза
9. Уровень электромагнитной защищенности Внутренний
10. Совместимость с Y-планом Да
11. Блокировка при отсутствии обнаружения воздуха включена, если применимо
12. Потребляемая мощность на входе Низкое напряжение / Высокое напряжение
13. Неустойчивый режим блокировки

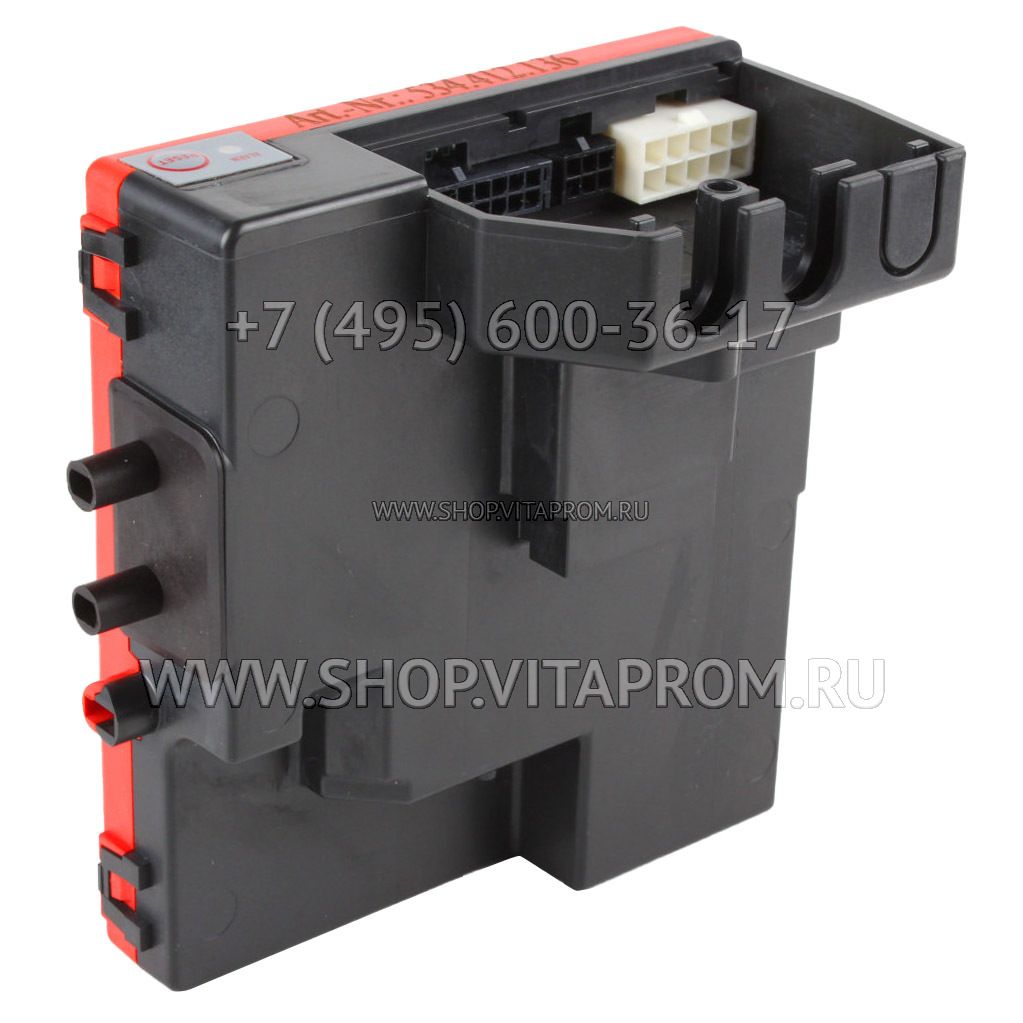

Соединение

1. Многопозиционный разъем molex minifit для 230
2. В molex microfit для низкого напряжения
3. Искра высокого напряжения и заземление 2,8 x 0,5 мм faston
4. Пламенный стержень 4,8 x 0,8 мм faston

Спецификация номера операционной системы

1. (D) прямая горелка / (I) постоянное контрольное зажигание D
   1. атмосферный (F) вспомогательный F
2. Время предварительной подготовки/ожидания (ы) 30
3. Время предварительного зажигания (с) 0,2
4. Безопасное время (ы) 5
5. Количество попыток воспламенения 3
6. Время срабатывания при отказе пламени (с) 1
7. Время стабилизации (с) 0,2
8. Время (ы) после очистки 51
9. Время перекачки (с) 600
10. Время предотвращения циклирования (с) 0
11. Сброс/ сигнал тревоги: (I) нейтральный / (R) эмоция I-

Указания по ЭМС

• Чтобы обеспечить длительную безотказную эксплуатацию, установите регулятор котла в таком месте отопительной установки, которое имеет невысокую температуру и низкий уровень излучения. Регулятор котла должен быть снабжен внешними плавкими предохранителями.

• Положение кабеля розжига должно определяться для обеспечения самого низкого излучения. Обычно следует прокладывать кабель розжига вдоль металлических труб или экранирующего металла, чтобы до минимума уменьшить площадь петли.

• Нельзя прокладывать кабель розжига вблизи других кабелей.

• Для подавления ВЧ-помех регулятор котла, содержащий кабель устройства искрового розжига, должен монтироваться в хорошо экранированном отсеке.

• ВЧ-излучение может быть уменьшено с помощью свечи искрового розжига 1K.

• Нельзя прокладывать кабель обнаружения пламени вблизи других кабелей.

• Нельзя прокладывать кабель коммутации вентилятора, работающего на постоянном токе, вблизи других кабелей.

• Высоковольтный провод искрового розжига должен располагаться не ближе 10 см от других проводов.

Стандарты

Регулятор S4965R2000 разработан в соответствии с европейскими стандартами:

• EN 298 (2003): Системы автоматического управления газовыми горелками.

• EN 60730-1 и EN 60730-2-5: Автоматические электрические управляющие устройства бытового и аналогичного назначения.
