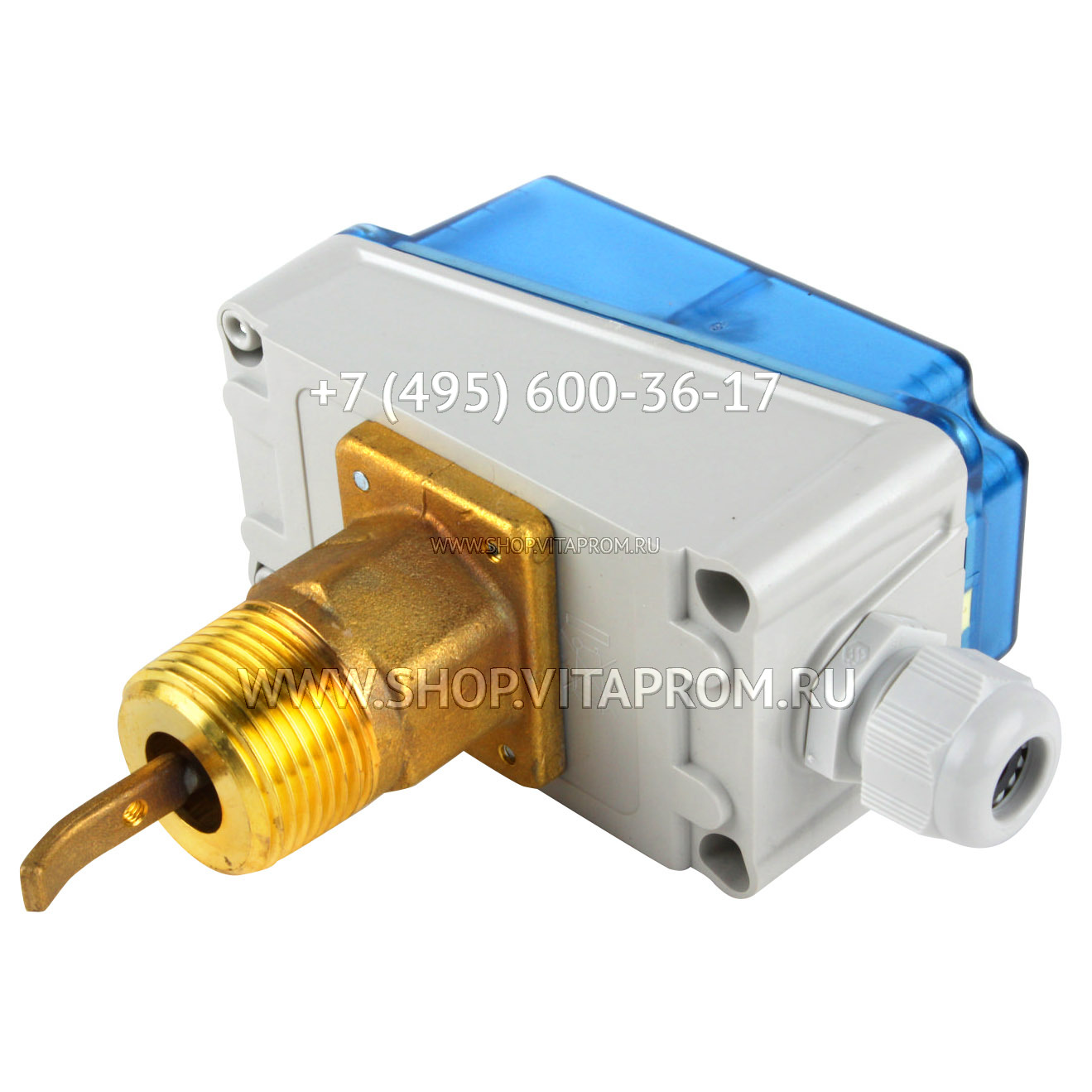

Реле протока жидкости Honeywell S6065A1003
Надежный контроль потока для воды и масел в системах HVAC, охлаждения и отопления
Реле протока Honeywell S6065A1003 — это высококачественный проточный выключатель (flow switch), предназначенный для мониторинга расхода неагрессивных жидкостей в трубопроводах . Модель широко применяется в системах отопления, вентиляции, кондиционирования, охлаждения и смазки для контроля потока воды, масел и охлаждающих жидкостей .
Если ваше насосное или климатическое оборудование вышло из строя из-за «сухого хода» или перегрева, реле протока своевременно отключит систему при падении расхода ниже заданного предела, предотвратив серьезную аварию. Установка точной оригинальной замены — гарантия быстрого восстановления работоспособности системы.
Технические характеристики
Параметр Значение
Артикулы S6065A1003, 534.673.003
Производитель Honeywell (Германия)
Тип Реле протока жидкости (Flow Switch), лопастной (Paddle type)
Рабочая среда Неагрессивные жидкости (вода, масло, охлаждающие жидкости)
Рабочее давление 11 бар
Температура среды до 120 °C (кратковременно), рабочая: -40…+85°C
Рабочая температура окружающей среды от -40°C до +85°C (при макс. 90% отн. влажности)
Коммутационная способность 15 (8) А, 24…250 В AC
Тип контакта SPDT (Однополюсный переключатель на два направления: NC/NO)
Ресурс контактов 50 000 циклов при номинальной нагрузке
Присоединение к трубопроводу Резьба Rp 1″ (внутренняя) ISO7-1
Класс защиты корпуса IP65 (полная пыленепроницаемость, защита от струй воды)
Материал корпуса ABS пластик и коррозионностойкая сталь
Материал лопаток Нержавеющая сталь 1.4401
Материал рычага Латунь (желтая)
Материал корпуса датчика Латунь (желтая)
Размеры корпуса (Д х Ш х Г) 113 x 70 x 65 мм
Диапазон диаметров труб 1 — 8 дюймов
Вес 0,85 кг
Сертификация TÜV-approved, CE
Применение
Оригинальное реле Honeywell предназначено для стационарных систем перемещения жидкостей. Модель S6065A1003 устанавливается в оборудовании :
Системы отопления (HVAC) и горячего водоснабжения
Системы охлаждения и чиллеры
Циркуляционные насосы (защита от «сухого хода»)
Системы смазки оборудования
Кондиционеры и фанкойлы
Запрещённые варианты использования согласно инструкции Honeywell:
Использование с агрессивными жидкостями (для этого предназначена версия S6065A2001)
Использование вне указанного диапазона температур и давлений
Перекачивание сред с содержанием твердых частиц
Эксплуатация во взрывоопасной атмосфере
Особенности конструкции и монтажа
Универсальность: Один прибор подходит для труб диаметром от 1 до 8 дюймов . В комплекте поставляется несколько лопаток разной длины для настройки под конкретный диаметр трубы .
Герметичный микропереключатель: NC/NO микропереключатель полностью залит компаундом, что защищает его от влаги и коррозии .
Регулировка порога срабатывания: Точка срабатывания регулируется с помощью встроенного винта. Заводская установка — на минимальный расход .
Простота монтажа: Реле может монтироваться в любом положении (горизонтально, вертикально), но вдали от изгибов труб, клапанов и фильтров .
Ключевые требования при монтаже согласно инструкции Honeywell :
Направление потока: Стрелка на корпусе должна указывать направление потока жидкости.
Вертикальные трубы: При монтаже на вертикальных трубах необходимо перенастроить диапазон для балансировки веса лопатки.
Предотвращение загрязнений: Не монтируйте устройство корпусом вниз, чтобы предотвратить попадание загрязнений из среды в механизм.
Лопатки: При использовании нескольких лопаток они должны располагаться в порядке убывания длины по направлению потока (самая длинная — первой) .
Таблица точек срабатывания для воды
Диаметр трубы Лопатки Мин. расход (м³/ч) Макс. расход (м³/ч)
1″ Короткая 0,6 / 1,0 2,0 / 2,1
1-1/4″ Короткая 0,8 / 1,3 2,8 / 3,0
1-1/2″ Короткая 1,1 / 1,7 3,7 / 4,0
2″ Короткая 2,2 / 3,1 5,7 / 6,1
3″ Короткая 4,3 / 6,2 10,7 / 11,4
4″ Длинная 6,1 / 8,0 17,3 / 18,4
6″ Длинная 12,3 / 16,8 30,6 / 32,7
8″ Длинная 38,6 / 46,5 90,8 / 94,2
*Таблица 1: Значения точки сброса / срабатывания для воды при настройках мин. и макс. расхода*
Ключевые преимущества
Экономичная эффективность: Высококачественный и при этом доступный по цене проточный выключатель для применения в системах HVAC .
Высокая надежность и долговечность: Микропереключатель рассчитан на 50 000 циклов переключения, что гарантирует длительную бесперебойную работу.
Устойчивость к высоким температурам: Температура среды до +120°C и широкий диапазон рабочих температур окружающей среды от -40°C до +85°C позволяют применять реле в самых тяжелых условиях .
Высокая степень защиты IP65: IP65 гарантирует полную защиту от пыли и водяных струй, что делает реле пригодным для эксплуатации во влажных и пыльных средах, включая открытые площадки и цеха .
Простота настройки и монтажа: Возможность регулировки точки срабатывания и универсальность по диаметрам труб (1-8 дюймов) упрощают ввод в эксплуатацию .
Периодическое обслуживание
Визуальный осмотр: Регулярно проверяйте герметичность резьбового соединения и целостность корпуса.
Активация механизма: При длительном простое рекомендуется несколько раз в год вручную проверять подвижность лопатки для предотвращения закисания.
Загрязнения: Если среда склонна к образованию отложений, рекомендуется периодически (например, раз в год) отключать реле и очищать лопатки от налипшей грязи для сохранения точности срабатывания.
Схема подключения
Для правильного подключения используйте клеммы реле (цвета проводов, согласно инструкции Honeywell) :
Красный (RED): Общий контакт (COM)
Белый (WHITE): Нормально открытый контакт (NO) — замыкается при наличии потока
Синий (BLUE): Нормально закрытый контакт (NC) — замыкается при отсутствии потока (для сигнализации)
Признаки неисправности и правила замены
Неисправность Возможная причина Способ устранения
Реле не срабатывает при наличии потока Заклинивание лопатки; неправильный выбор лопатки (слишком короткая); механическая поломка Отключить систему, разобрать узел, очистить или заменить лопатку, проверить ход механизма
Ложное срабатывание (отсутствие потока) Слишком длинная лопатка; вибрация трубопровода; загрязнение лопатки Заменить лопатку на более короткую; установить антивибрационные опоры; очистить лопатку
Протечка среды Повреждение или износ уплотнительной прокладки Заменить устройство (уплотнения не являются сменными)
Отсутствие электрического сигнала Подгорание контактов; обрыв внутренней цепи Заменить реле (микропереключатель неремонтопригоден)
Нет реакции на поток Неисправен микропереключатель (залипание) Заменить реле
Условия покупки
Товар доступен для заказа. Перед оформлением настоятельно рекомендуем сверить артикул (S6065A1003), тип резьбы (Rp 1″) и максимальное давление (11 бар) с характеристиками вашего оригинального оборудования.
Артикулы для заказа: S6065A1003, 534.673.003
