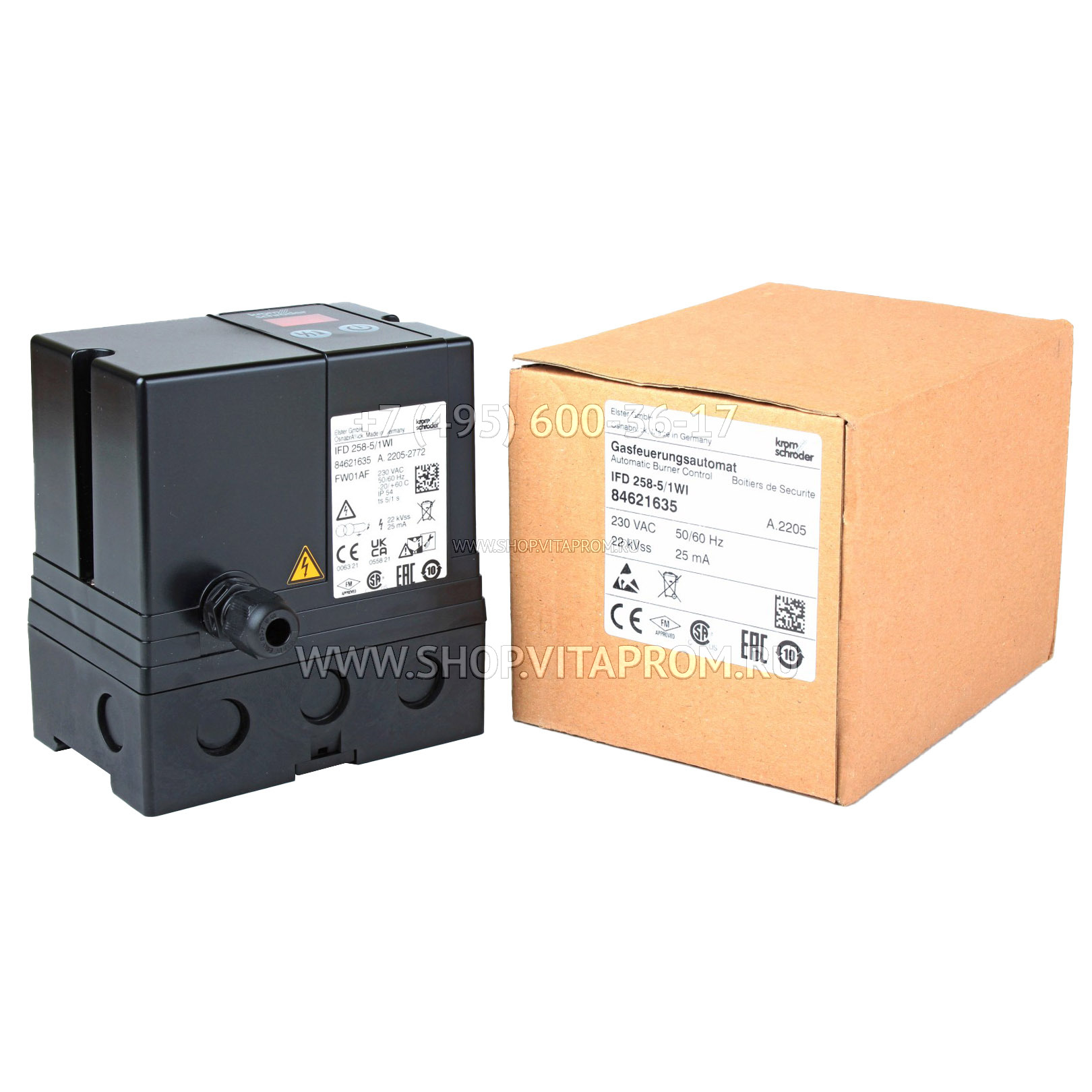

Топочный автомат Kromschroder IFD258-5/1WI, 84621635

Блок управления горением Kromschroder IFD 258-5/1WI 84621635 разработан для контроля, розжига и управления газовыми горелками. Его современный электронный дизайн обеспечивает быструю адаптацию к изменениям в работе и поддерживает использование импульсного режима.

Контроллеры управления горением Kromschroeder IFD 258-5/1WI 84621635 могут применяться для атмосферных горелок и горелок с принудительной подачей воздуха в многопламенных системах. Они интегрируются с центральной системой управления для предпускового вентилирования и контроля пламени. Управление работой горелок может быть как плавным, так и ступенчатым. Автомат управления горелкой Kromschroder 84621635 IFD 258-5/1WI подходит для работы как в заземленных, так и в незаземленных сетях.

Состояние программы, параметры установки и сила тока датчика контроля пламени могут быть непосредственно считаны с дисплея. Чувствительность к пламени горелки регулируется с помощью потенциометра. При пропадании пламени во время работы можно выбрать дальнейшее действие с помощью переключателя — автоматический повторный запуск горелки или аварийное отключение.

Технические характеристики менеджера горения Кромшрёдер IFD 258-5/1WI 84621635

• Ионизация или УФ-контроль
• Немедленное аварийное отключение или перезапуск в случае пропадания пламени, переключаемый
• Время безопасности при запуске: 5 с
• Время безопасности при работе: 1 с
• Напряжение сети: 230 В переменного тока, 50/60 Гц
• Встроенное электронное зажигание
• Собственное потребление: приблизительно 9 ВА
• Максимальное число срабатываний: 250 000
• Максимальное число срабатываний кнопки деблокировки: 1000
• Максимальное число срабатываний кнопки сетевого напряжения: 1000
• Напряжение датчика: приблизительно 230 В
• Ток датчика: > 2 µA
• Порог чувствительности пламени горелки может быть настроен между 2 и 20 мА
• Максимальный ток датчика для ионизационного контроля < 25 µA
• Окружающая температура: от-20 до+60°
• Относительная влажность: не допускается выпадения конденсата
• Степень защиты: IP 54 в соответствии с EC 529
• Категория по высокому напряжению III в соответствии с EN 60730
• Кабельный ввод: M16
• Монтажное положение: любое
• Вес: 841 г
• Предназначен для прямого розжига промышленных горелок неограниченной мощности в непрерывном режиме работы в соответствии с EN 7462.
•  Выполняет непрерывное самодиагностирование для обнаружения неисправностей.
•  Функция переключения между немедленным аварийным отключением и повторным запуском в случае пропадания пламени.
•  Обеспечивает контроль пламени с использованием УФдатчика или ионизационного электрода.
•  Обладает разнообразными вариантами установки благодаря монтажным отверстиям или механизму защелок на DIN рейках.
•  Предоставляет информацию о состоянии программы и интенсивности сигнала пламени на дисплее.
•  Сертифицирован Госстандартом на соответствие ГОСТ Р.

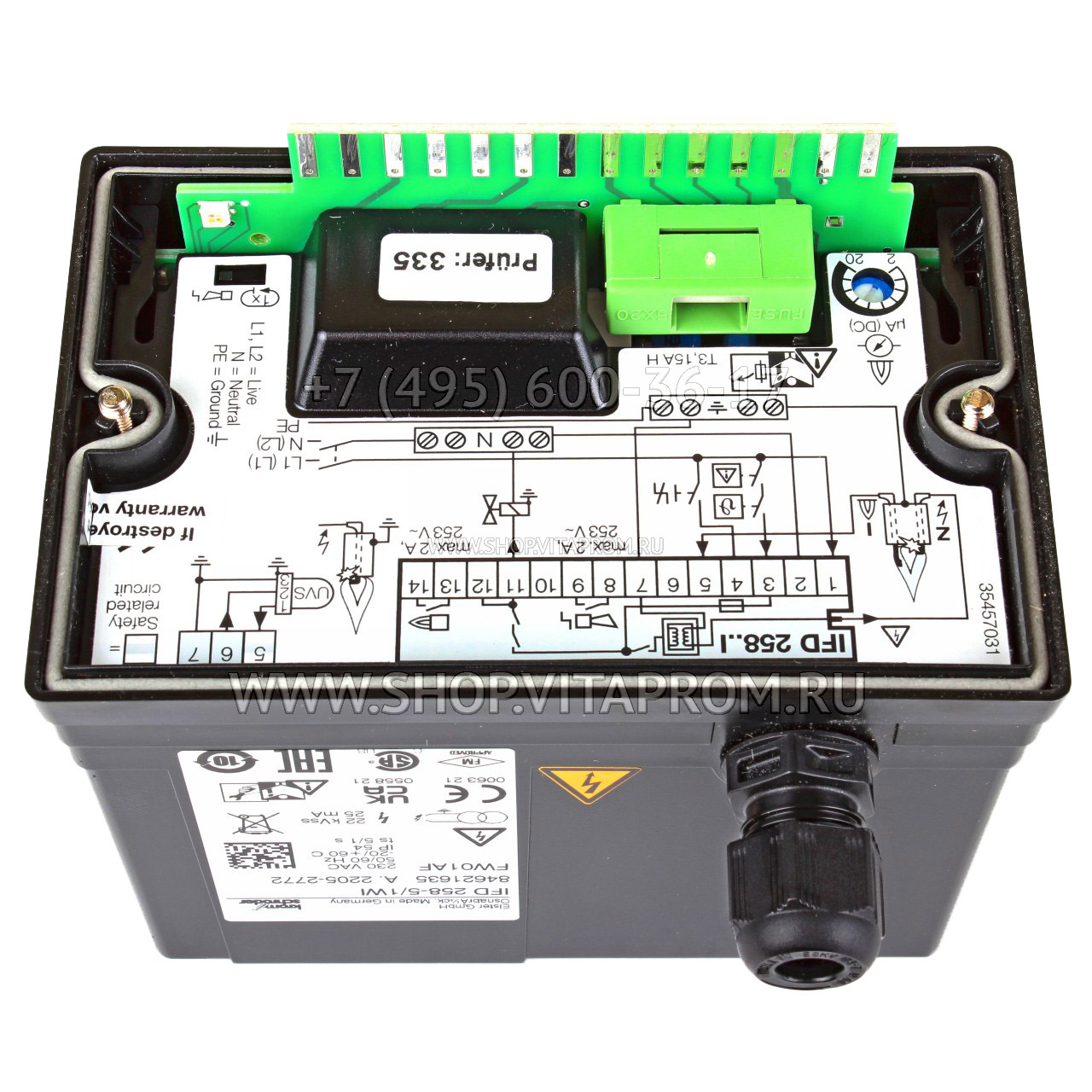

Электроподключение менеджера горения Krom schroder IFD 258-5/1WI 84621635

1. Автомат розжига Kromschroder 84621635 IFD 258-5/1WI требует только стационарного электрического подключения. Необходимо правильно подключать фазу и нейтраль. Различные фазы трехфазной системы не должны быть подключены к IFD.

2. На клапан и запальный трансформатор необходимо полностью отключить подачу напряжения.

3. Не рекомендуется использовать неиспользуемые клеммы в качестве вспомогательных.

4. Сигнальные контакты для регулирования и аварии не соответствуют требованиям безопасности для устройств низкого напряжения (SELV/PELV).

5. Горелка должна быть надлежащим образом заземлена. Неправильное электрическое подключение и недостаточное заземление могут привести к повреждению оборудования при использовании одноэлектродной схемы.

6. При одноэлектродной схеме управления можно использовать только запальные трансформаторы типа TZI или TGI. Применение электрических искровых устройств и высокочастотных приборов для розжига не допускается.
