Топочный автомат Kromschroeder 88600369 BCU370WFEU0D1B1-3 представляет собой инновационное устройство, разработанное для эффективного контроля, розжига и управления работой промышленных блочных горелок любой мощности в режимах прерывистой или непрерывной работы.
Технические характеристики блока управления горением Кромшрёдер BCU370WFEU0D1B1-3 88600369
- Напряжение сети: 230 В, 50/60 Гц
- Контроль пламени ультрафиолетовым фотодатчиком или ионизационным электродом
- Сила тока пламени для ионизационного электрода: 1-28 µA, фотодатчика: 1-35 µA
- Для прерывистого и непрерывного режимов работы
- Контроль давления воздуха во время предварительной продувки и в процессе работы с помощью внешнего датчика давления DL
- Максимальная длина кабеля розжига при встроенном электронном блоке розжига: 1 м
- Максимальная длина кабеля контроля пламени: 50 м
- Максимальное число включений: 250000
- Температуры окружающей среды: — 20 — + 60°C
- Не допускать конденсации влаги
- Степень защиты: IP 54

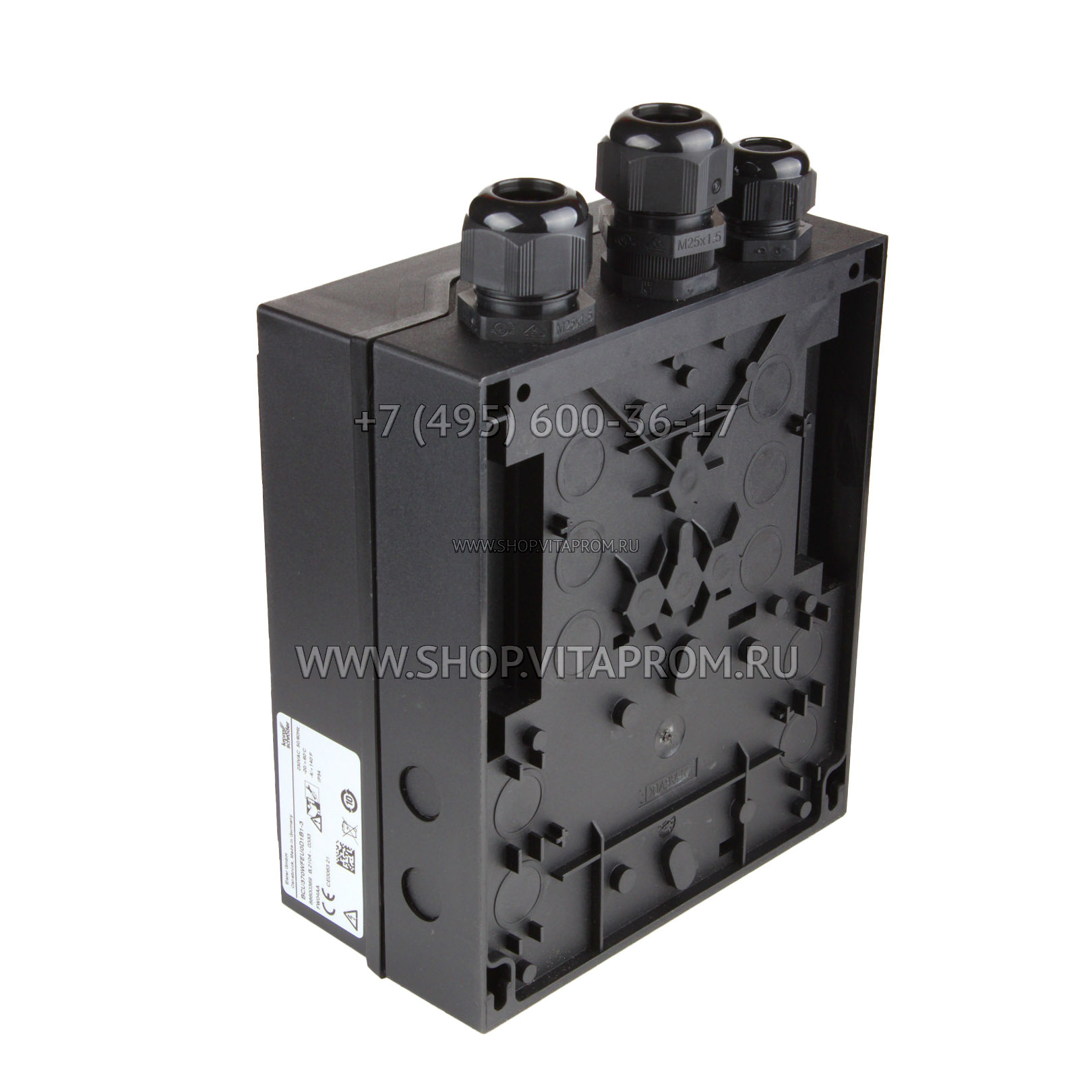

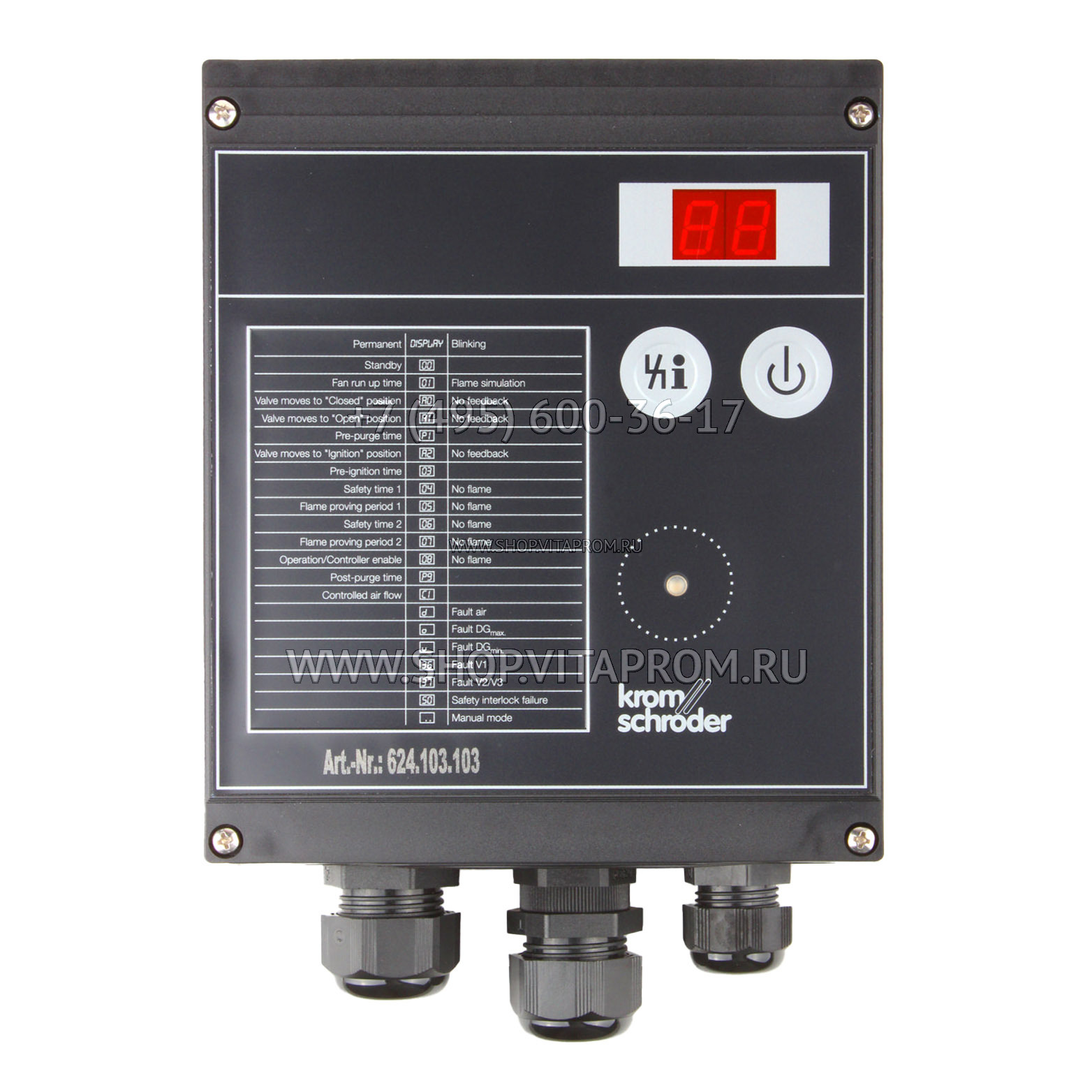

- Корпус из ударопрочной и теплостойкой пластмассы. Лицевая часть со штекерным разъёмом и с органами управления и индикации

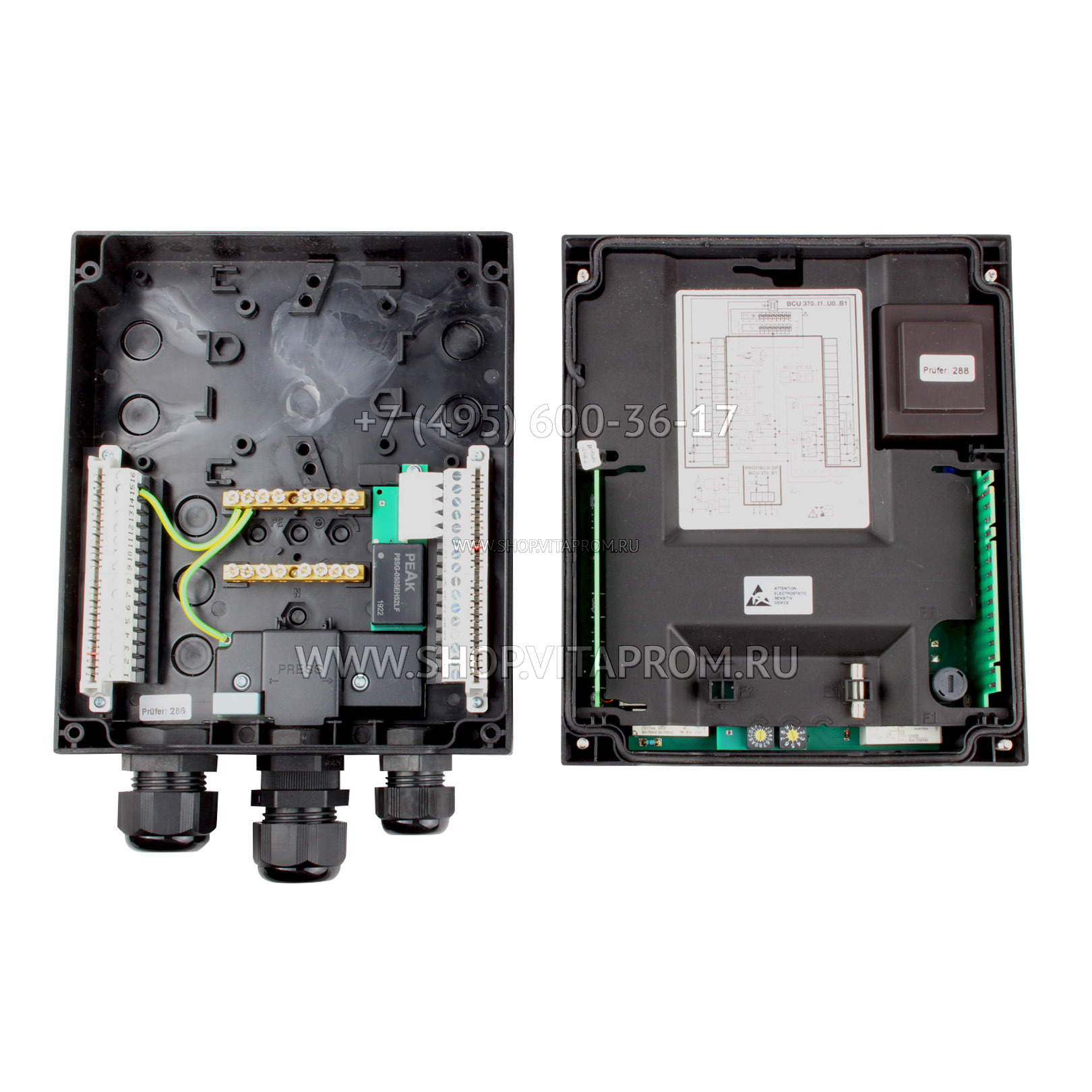

- Основание с соединительными клеммами, с предварительно смонтированными шинами нейтрали и заземления. С достаточным местом для электромонтажа
- Собственное потребление: примерно 9 ВА, включая примерно 50 ВА при встроенном блоке розжига
- Управление вентилятором: 3 А реле
- Управление клапаном: трехточечный шаг
- Контроль пламени: ионизационный контроль (непрерывный или прерывистый
- ежим) или УФ-контроль (прерывистый режим с UVS)
- Функция цифрового входа: DGmax. Мониторинг
- Интерфейс полевой шины: PROFIBUS DP
- Управление шиной: трехточечный шаг
- С нижней частью
- Минимальное время паузы горелки tBP: 0 с
- Попытки пуска горелки: 1
- Время задержки включения tE: 0 с
- Время предварительного розжига tVZ: 0 с
- Время безопасности 1,запуск горелки/пилотной горелки tSA1: 2 с
- Период проверки пламени 1, горелка/пилот tFS1: 0 с
- Время безопасности 2, запуск основной горелки tSA2: 5 с
- Период проверки пламени 2, основная горелка tFS2: 0 с
- Время задержки сигнала включения контроллера tRF: 0 с
- Минимальное время работы горелки tB: 0 с
- Время безопасности при работе tSB: 1 с
- V2 во время работы горелки: Вкл
- Действия в случае пропадания пламени во время работы: аварийное отключение
- Порог отключения горелки: 3 мкА
- Проверка UVS (1 раз в 24 часа): Выкл
- Время работы в ручном режиме: неограниченно
- Пароль, определяемый пользователем
- Контроль воздуха во время предварительной продувки: Вкл
- Контроль воздуха во время работы: Вкл
- Контроль давления газа: Вкл
- Функция цифрового входа: DGmax. мониторинг
- Время разгона вентилятора tGV: 3 с
- Управление клапаном: Вкл
- Активация управления по шине: Вкл
- Ограничение управления шиной: положение зажигания
- Предварительная продувка при каждом запуске: Выкл
- Быстрый запуск в закрытом положении
- Время предварительной продувки tPV: 30 с
- Время последующей продувки tPN: 0
- Вес: 1,46 кг
Принцип действия блока управления горением Kromschroder BCU370WFEU0D1B1-3 88600369
Менеджер горения Kromschroeder 88600369 BCU370WFEU0D1B1-3 обеспечивает розжиг горелки напрямую или через запальную горелку. Управляющий блок Kromschroder 88600369 BCU370WFEU0D1B1-3 активирует вентилятор и устанавливает дроссельную заслонку для предварительной продувки и розжига. После запуска горелки и предварительной продувки управление заслонкой передается внешнему регулирующему устройству, которое регулирует положение заслонки в соответствии с потребностью в тепловой мощности. После выключения горелки производится продувка. Топочный автомат Krom schroder BCU370WFEU0D1B1-3 88600369 контролирует давление газа и воздуха. Опциональная функция контроля герметичности клапанов проверяет газовые клапаны с помощью датчика давления газа. Программирование через оптический интерфейс и программное обеспечение BCSoft гарантирует оптимальную настройку блока управления горелкой Кромшрёдер BCU370WFEU0D1B1-3 88600369 под конкретное применение. Возможность настройки количества повторных попыток розжига и автоматического повторного запуска обеспечивает надежную работу горелки. Опциональная функция быстрого запуска позволяет стандартный запуск горелки без предварительной продувки после обычного выключения, минимизируя поступление воздуха в камеру сгорания и обеспечивая быстрое достижение максимальной тепловой мощности.
