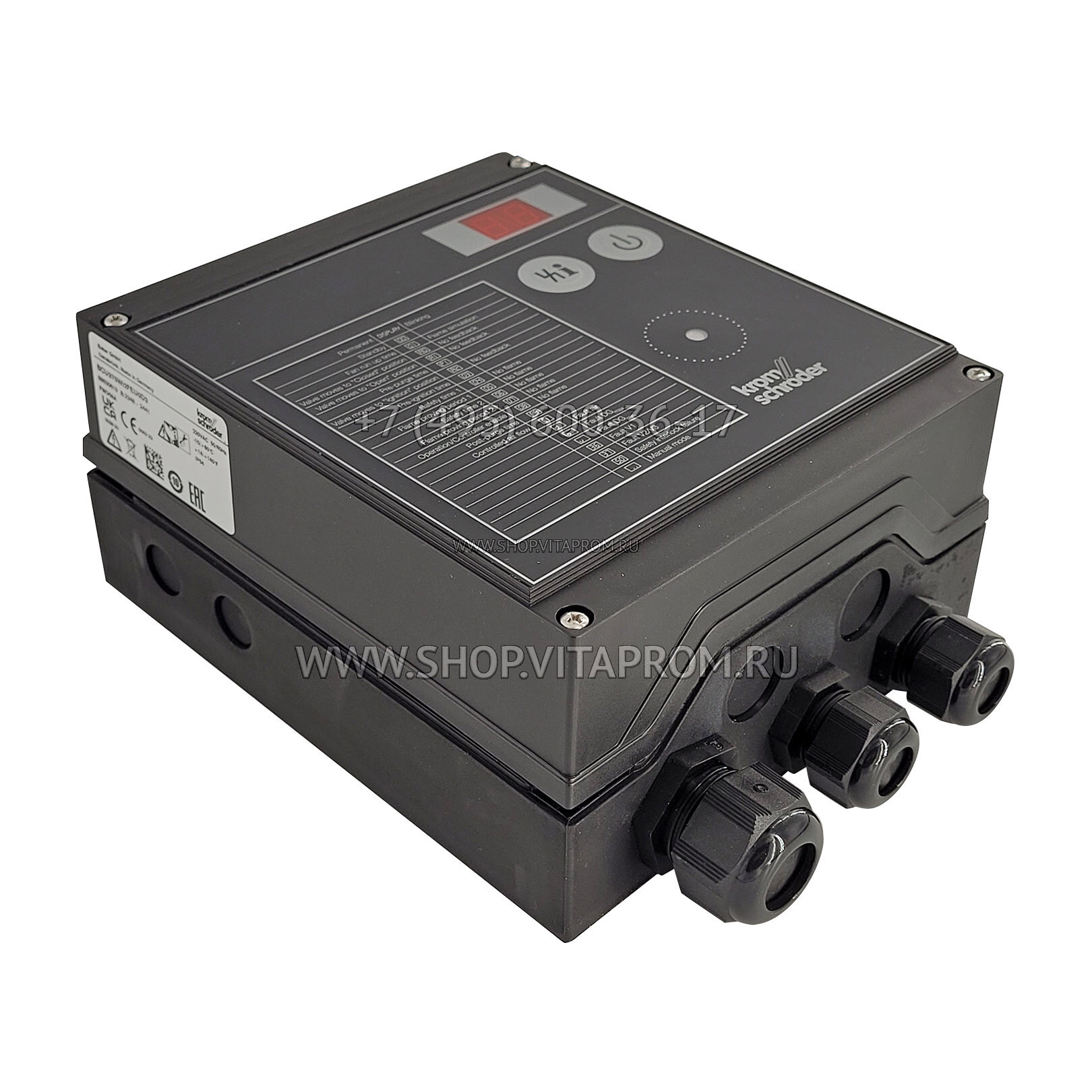

Менеджер горения Kromschroeder 88600619 BCU370WI2FEU0D3 предназначен для управления, розжига и контроля над работой промышленных блочных горелок неограниченной мощности с прерывистым или непрерывным режимом работы.
Технические характеристики топочного автомата Кромшрёдер BCU370WI2FEU0D3 88600619
- Напряжение сети: 230 В, 50/60 Гц
- Контроль пламени ультрафиолетовым фотодатчиком или ионизационным электродом
- Сила тока пламени для ионизационного электрода: 1-28 µA, фотодатчика: 1-35 µA
- Для прерывистого и непрерывного режимов работы
- Контроль давления воздуха во время предварительной продувки и в процессе работы с помощью внешнего датчика давления DL
- Максимальная длина кабеля розжига при встроенном электронном блоке розжига: 1 м
- Максимальная длина кабеля контроля пламени: 50 м
- Максимальное число включений: 250000
- Температуры окружающей среды: — 20 — + 60°C
- Не допускать конденсации влаги
- Степень защиты: IP 54
- Корпус из ударопрочной и теплостойкой пластмассы. Лицевая часть со штекерным разъёмом и с органами управления и индикации
- Основание с соединительными клеммами, с предварительно смонтированными шинами нейтрали и заземления. С достаточным местом для электромонтажа
- Собственное потребление: примерно 9 ВА, включая примерно 50 ВА при встроенном блоке розжига
- Электронное зажигание, двухполюсное
- Управление вентилятором: 3 А реле
- Управление клапаном: трехточечный шаг
- Контроль пламени: ионизационный контроль (непрерывный или прерывистый режим) или УФ-контроль (прерывистый режим с UVS)
- Функция цифрового входа: встроенный контроль герметичности
- С нижней частью
- Минимальное время паузы горелки tBP: 15 с
- Попыток пуска горелки: 2
- Время задержки включения tE: 0 с
- Время предварительного розжига tVZ: 1 с
- Время безопасности 1,запуск горелки/пилотной горелки tSA1: 5 с
- Период проверки пламени 1, горелка/пилот tFS1: 2 с
- Время безопасности 2, запуск основной горелки tSA2: 2 с
- Период проверки пламени 2, основная горелка tFS2: 2 с
- Время задержки сигнала включения контроллера tRF: 10 с
- Минимальное время работы горелки tB: 60 с
- Время безопасности при работе tSB: 1 с
- V2 во время работы горелки: Вкл
- Действия в случае пропадания пламени во время работы: перезапуск
- Порог отключения горелки: 1 мкА
- Проверка UVS (1 раз в 24 часа): Выкл
- Время работы в ручном режиме: неограниченно
- Пароль, определяемый пользователем
- Контроль воздуха во время предварительной продувки: Выкл
- Контроль воздуха во время работы: Выкл
- Контроль давления газа: Выкл
- Функция цифрового входа: встроенный контроль герметичности
- Тестовый период TC tP: 20 с
- Время разгона вентилятора tGV: 0 с
- Управление клапаном: Вкл
- Предварительная продувка при каждом запуске: Выкл
- Быстрый запуск в закрытом положении
- Время предварительной продувки tPV: 30 с
- Время последующей продувки tPN: 100
- Вес: 1,8 кг
Принцип действия блока управления горением Kromschroder BCU370WI2FEU0D3 88600619
- Автоматика розжига Кромшрёдер 88600619 BCU370WI2FEU0D3 предназначена для инициирования розжига основной горелки, либо включения запальной горелки для этой цели.
- Блок управления горением Krom schroder 88600619 BCU370WI2FEU0D3 управляет работой вентилятора и позиционирует дроссельную заслонку во время продувки и розжига.
- После завершения продувки и запуска горелки, контроль за позицией заслонки передается внешнему регулирующему устройству, которое настраивает ее в соответствии с требуемой тепловой мощностью.
- После выключения горелки производится продувка, обеспечивая очистку системы перед следующим запуском.
- Топочный автомат Kromschroeder BCU370WI2FEU0D3 88600619 осуществляет мониторинг давления газа и воздуха.
- Функция контроля герметичности клапанов (опциональная) проводит проверку герметичности газовых клапанов с помощью датчика давления газа.
- Параметрирование через оптический интерфейс и программное обеспечение BCSoft гарантирует оптимальную настройку автоматики управления горением Kromschroeder BCU370WI2FEU0D3 88600619 под конкретные условия установки.
- Установленное количество повторных розжигов и возможность активации автоматического повторного запуска обеспечивают высокую надежность работы горелки.
- Функция сокращённой программы пуска (опциональная) позволяет запускать горелку без продувки после рабочего отключения, ускоряя достижение максимальной тепловой мощности установки и исключая излишнее попадание воздуха в камеру сгорания.
